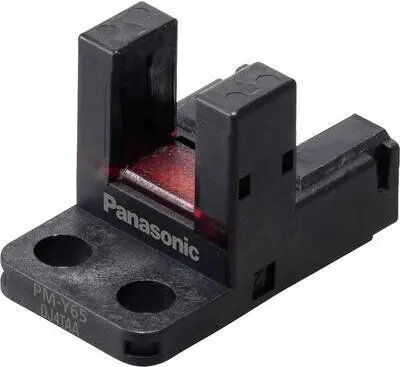

Фотодатчик-вилка Panasonic PM-Y65, световая барьерная вилка, 5–24 В DC, срабатывание по свету и тьме

Промышленный фотоэлектрический датчик Panasonic PM-Y65 выполнен в виде U-образной вилки и предназначен для бесконтактного обнаружения объектов в задачах автоматизации и позиционирования. Форма вилки обеспечивает стабильный световой барьер, позволяющий фиксировать мелкие детали, метки и кромки при прохождении через слот. Датчик питается от источника 5–24 В постоянного тока и поддерживает режимы переключения по свету и по тьме для гибкой интеграции с системами управления.

Преимущества

Конструкция вилки фиксирует положение излучателя и приёмника и обеспечивает воспроизводимое срабатывание без механического контакта. Широкий диапазон питания (5–24 В DC) упрощает электропитание и совместимость с различными контроллерами. Возможность выбора режима «по свету» или «по тьме» позволяет подстроить логику выхода под условия освещённости и требования системы. Компактный U-образный корпус подходит для монтажа на конвейерах, подающих устройствах и узлах сборки с ограниченным пространством.

Применяется для

• Обнаружения мелких деталей и компонентов на конвейере
• Фиксации меток и кромок в упаковке и печатных линиях
• Позиционирования и контроля присутствия на сборочных участках
• Подсчёта и сортировки предметов с узкими целями

Ключевые характеристики

• Тип датчика: фотоэлектрический датчик-вилка (U-образный световой барьер)
• Питание: 5–24 В постоянного тока
• Поведение выхода: переключение по свету и по тьме (выбор режима)
• Метод обнаружения: сквозное (through-beam) обнаружение в слоте вилки
• Крепление: установка в слот/вилку для inline-обнаружения проходящих объектов

Как использовать

Установите датчик так, чтобы слот был выровнен по траектории движения объектов. Подключите питание в пределах 5–24 В DC и выполните подключение выхода в соответствии с требуемой логикой — для режима по свету или по тьме. Отрегулируйте положение датчика для надёжного прерывания или восстановления светового луча при прохождении цели через вилку. Проверьте работу на характерных деталях и убедитесь в корректной реакции выхода в системе управления.

Рекомендации по использованию

Избегайте сильного загрязнения внутренних поверхностей слота: периодическая очистка лицевых поверхностей излучателя и приёмника снижает вероятность ошибочных срабатываний. Обеспечьте надёжное механическое крепление и защиту проводов от натяжения. В условиях фоновой засветки или отражений протестируйте оба режима переключения и выберите более стабильный для конкретной задачи.
