Омни-антенна для сетей Panorama Antennas DMM4-6-60, 0.617–0.96 / 1.71–6 ГГц, SMA (male), до 5 дБи

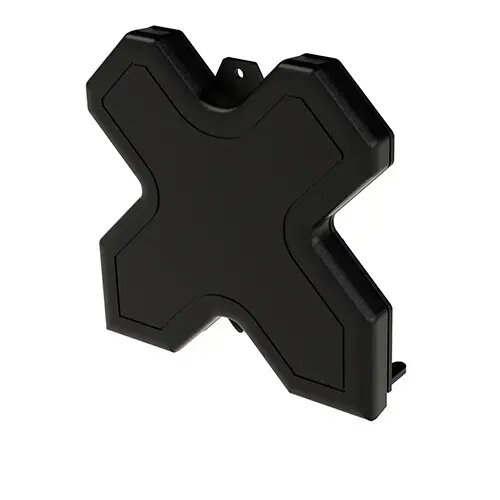

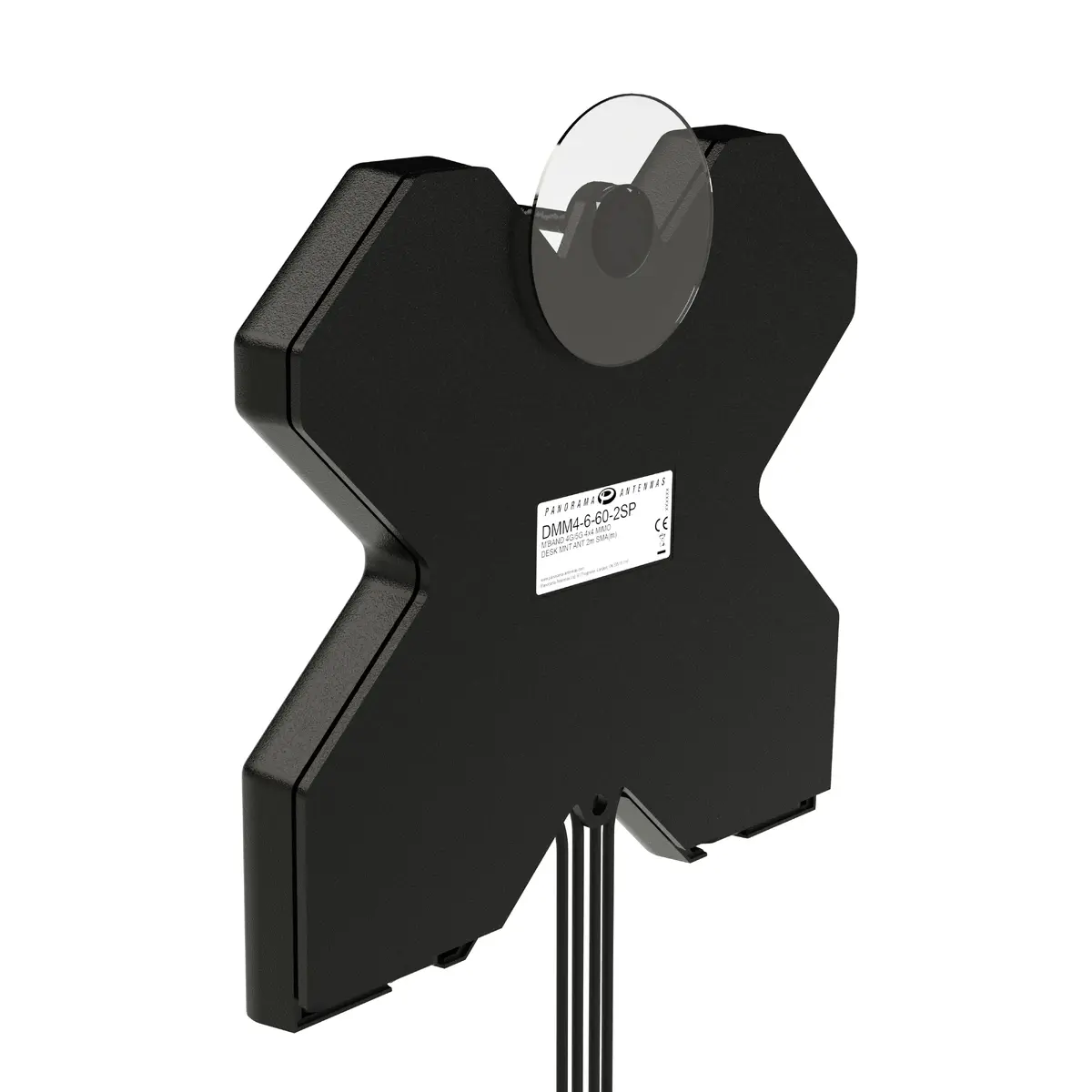

Антенна Panorama Antennas DMM4-6-60 — всенаправленная многополосная сетевая антенна, работающая в частотных диапазонах 0,617–0,96 ГГц и 1,71–6 ГГц. Антенна предусматривает выбор усиления до 5 дБи, оснащена разъёмом SMA male и рассчитана на максимальную допустимую мощность 2 Вт. Компактные размеры (184 × 53 × 185 мм), лёгкий портативный корпус, откидные ножки для настольной установки, присоска для окна и варианты крепления на винты или клеевую прокладку обеспечивают гибкость в использовании. Конструкция DMM4 включает четыре раздельно питаемых широкополосных элемента, обеспечивающих 4x4 MIMO для 4G/5G с возможностью резервного режима 3G/2G; также возможно конфигурирование как два 2x2 MIMO для устройств с двумя модемами. Антенна комплектуется двумя соединёнными коаксиальными кабелями длиной 2 м и подходит для сотовых, IoT и широкополосных беспроводных применений, требующих многополосного покрытия и гибких вариантов монтажа.

Преимущества

DMM4-6-60 объединяет многополосность и возможности MIMO в одном компактном корпусе, что уменьшает потребность в нескольких антеннах. Всенаправленная диаграмма направленности упрощает размещение, убирая необходимость в точной ориентации, а откидные ножки и присоска для окна позволяют оперативно перемещать антенну и быстро устанавливать её в разных местах. Низкая потребляемая мощность и стандартный разъём SMA повышают совместимость с широким спектром роутеров и модемов, упрощая подключение.

Подходит для

• 4G/5G роутеров и шлюзов, которым требуется 4x4 MIMO или двойная конфигурация 2x2 MIMO
• IoT и телеметрических устройств, работающих в диапазонах 617–960 МГц и 1710–6000 МГц
• Портативных или временных установок, где требуется быстрая перестановка или крепление на окно
• Внутреннего размещения для обеспечения всенаправленного покрытия и стабильности связи

Ключевые характеристики

• Частотные диапазоны: 0.617–0.96 ГГц и 1.71–6 ГГц
• Выбор усиления: 2 / 4 / 5 дБи (максимум 5 дБи)
• Импеданс: 50 Ω
• Тип разъёма: SMA male
• Максимальная мощность: до 2 Вт
• Поляризация: многокомпонентная MIMO-конфигурация (четыре раздельно питаемых элемента для 4x4 MIMO)
• Габариты: 184 × 53 × 185 мм
• Кабели: в комплекте два соединённых коаксиальных кабеля длиной 2 м

Как использовать

Выберите подходящий способ крепления — разложите откидные ножки для настольной установки, закрепите присоску на чистом оконном стекле для временного размещения или используйте винты/клеевую прокладку для более постоянной фиксации. Подключите SMA male разъёмы к соответствующим портам роутера или модема, убедившись, что устройство поддерживает требуемую MIMO-конфигурацию (4x4 или двойное 2x2). Разместите антенну в месте с наилучшим уровнем сигнала, избегая металлических препятствий и резких перегибов кабеля. При использовании нескольких модемов подключайте каждый модем к соответствующим каналам антенны для достижения оптимальной MIMO-работы.

Рекомендации по эксплуатации

Для стабильной работы размещайте антенну на возвышении внутри помещения или на окне с максимально открытым обзором до базовых станций. Используйте комплектные кабели, чтобы сохранить корректные фазовые соотношения для MIMO, и по возможности избегайте удлинения коаксиальных линий; при необходимости применения более длинных кабелей выбирайте кабель с низкими потерями и учитывайте дополнительное ослабление сигнала. Проверьте настройки модема/роутера и поддержку операторских диапазонов, чтобы соответствовать частотам антенны.
