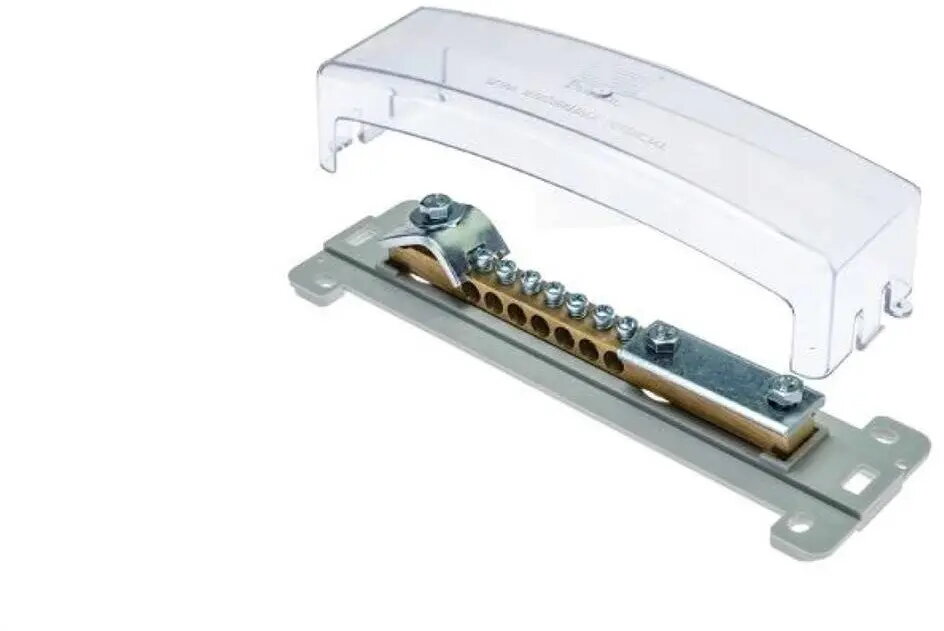

Шина выравнивания потенциалов PAWBOL — это профессиональный компонент, предназначенный для обеспечения электробезопасности и эффективного заземления в строительных электроустановках. Это устройство служит центральной точкой для подключения различных защитных проводников, помогая поддерживать единый электрический потенциал в системе и минимизируя риск возникновения опасных перепадов напряжения. Изделие отличается прочностью и простотой монтажа, поддерживая подключение проводников различных сечений, включая специальный разъем для полосового заземлителя.
Преимущества
Данная шина обладает исключительной универсальностью, позволяя подключать проводники разного сечения, что обеспечивает гибкость при интеграции в сложные электрические сети. Наличие прозрачной защитной крышки является важным преимуществом, так как она предотвращает случайный контакт с токоведущими частями и одновременно позволяет проводить быструю визуальную проверку соединений без необходимости разборки устройства. Компактная конструкция гарантирует эффективное размещение в стандартных распределительных щитах или настенных корпусах, обеспечивая аккуратное и организованное решение для заземления.
Подходит для
- Систем заземления в жилых помещениях
- Выравнивания потенциалов в коммерческих зданиях
- Установок безопасности на промышленных объектах
- Подключения защитных проводников и полосовых заземлителей
Данный продукт не предназначен для использования в системах распределения электроэнергии с высокими токами, где требования к сечению проводников превышают указанный предел в 50 мм². Также устройство не рекомендуется использовать в средах с экстремальным химическим воздействием или высоким уровнем влажности, если оно не помещено в защитный корпус с соответствующим классом защиты.
Основные характеристики
- 7 точек подключения для проводников сечением 16 мм²
- 1 точка подключения для проводника сечением 50 мм²
- Встроенный терминал для подключения полосового заземлителя
- Прозрачная защитная крышка в комплекте
- Предназначена для надежного выравнивания потенциалов
Для установки шины надежно закрепите ее на предназначенной поверхности внутри распределительного шкафа или настенной коробки. Зачистите изоляцию с проводников на необходимую длину, вставьте их в соответствующие клеммы и плотно затяните винты для обеспечения надежного механического и электрического соединения. Убедитесь, что полосовой заземлитель правильно установлен в предназначенный для него терминал. После проверки всех соединений установите прозрачную крышку, чтобы защитить клеммы от пыли и случайного прикосновения.
Что учесть перед покупкой
- Убедитесь, что сечения проводников соответствуют требованиям вашей установки
- Проверьте наличие свободного места в корпусе для монтажа
- Убедитесь, что размеры полосового заземлителя совместимы с терминалом
Для обеспечения оптимальной производительности и безопасности всегда затягивайте соединения с рекомендуемым моментом затяжки и периодически проверяйте клеммы на наличие признаков окисления или ослабления.
