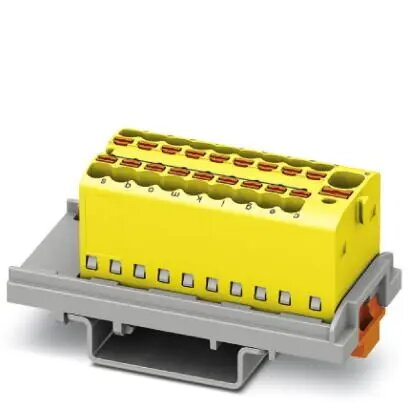

Распределительный блок Phoenix Contact 1047459 PTFIX 4/18X1.5-NS35 желтый

Распределительный блок Phoenix Contact 1047459 PTFIX 4/18X1.5-NS35 представляет собой высококачественный компонент, разработанный для эффективного распределения питания и организации электрических соединений в промышленных системах. Этот клеммный блок желтого цвета предназначен для установки на стандартную DIN-рейку и отличается компактными размерами, что позволяет экономить место в шкафах управления и системах автоматизации. Прочная конструкция и надежная технология push-in обеспечивают долговечность и стабильность электрических контактов в сложных условиях эксплуатации.

Преимущества

Данный распределительный блок значительно упрощает процесс электромонтажа, предлагая компактное решение для плотного размещения компонентов. Технология быстрого подключения push-in позволяет вставлять проводники без использования инструментов, что существенно сокращает время сборки и трудозатраты. Компактный дизайн оптимизирован для использования в шкафах управления с ограниченным пространством. Наличие контрольных отверстий на каждой клемме облегчает техническое обслуживание и диагностику, а система маркировки гарантирует четкую идентификацию всех соединений.

Подходит для

• Промышленных шкафов управления и систем автоматизации
• Распределения питания в электротехнических шкафах
• Систем, требующих высокой плотности монтажа
• Задач, где важна скорость и надежность соединений

Этот распределительный блок может не подойти для цепей с номинальным током, превышающим 17,5 А, или напряжением выше 500 В. Он также не предназначен для использования в условиях экстремальной вибрации или агрессивных сред, выходящих за рамки технических характеристик стандартных компонентов для DIN-реек.

Основные технические характеристики

• Номинальное напряжение: 500 В
• Номинальный ток: 17,5 А
• Метод подключения: Push-in (пружинный зажим)
• Количество соединений: 19
• Сечение проводника: от 0,14 мм² до 2,5 мм² (AWG 26 - 14)
• Тип монтажа: DIN-рейка NS 35/7,5 и NS 35/15
• Ширина: 21,6 мм
• Цвет: желтый

Как использовать

Для установки закрепите распределительный блок на стандартной DIN-рейке NS 35. Подготовьте проводники, сняв изоляцию на необходимую длину. Вставьте жесткий или оконцованный наконечником проводник непосредственно в клеммное отверстие до упора. Для многожильных проводов без наконечников при необходимости используйте отвертку для активации механизма зажима. Убедитесь, что все соединения надежно зафиксированы и проводка организована в соответствии со схемой. Используйте встроенные контрольные отверстия для проверки целостности цепи при пусконаладочных работах.

Что учесть перед покупкой

• Убедитесь, что параметры тока и напряжения вашей цепи соответствуют характеристикам блока.
• Проверьте совместимость вашей DIN-рейки со стандартом NS 35.
• Убедитесь, что сечение ваших проводов находится в диапазоне от 0,14 мм² до 2,5 мм².
• Оцените необходимое количество точек подключения для вашего проекта.

Рекомендации по использованию

Для обеспечения максимальной безопасности и надежности всегда правильно подготавливайте проводники перед подключением. Используйте кабельные наконечники для многожильных проводов, чтобы сохранить целостность пружинного зажима. Регулярно осматривайте клеммный блок во время планового технического обслуживания, чтобы убедиться в надежности контактов и отсутствии загрязнений.
