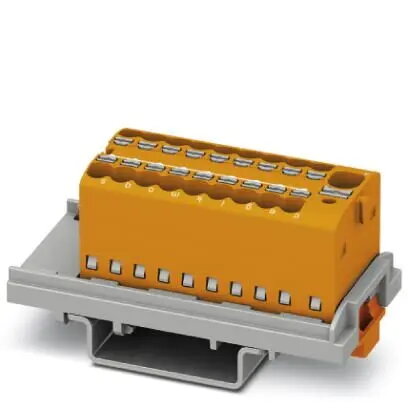

Распределительный блок Phoenix Contact 1047463 PTFIX 4/18X1,5-NS35 оранжевый

Распределительный блок Phoenix Contact 1047463 PTFIX 4/18X1,5-NS35 представляет собой профессиональное решение для эффективного и упорядоченного распределения питания в промышленных условиях. Этот компактный компонент разработан для оптимизации электромонтажа в шкафах управления и системах автоматизации, обеспечивая надежную точку подключения для множества проводников. Оранжевый корпус обеспечивает высокую видимость, а прочная конструкция поддерживает работу в требовательных электрических системах.

Преимущества

Данный распределительный блок обладает значительными преимуществами в экономии пространства благодаря своей компактной микроконструкции, что делает его идеальным для установок, где место в панели ограничено. Интегрированная технология push-in позволяет выполнять быстрый монтаж без использования инструментов, что сокращает время установки и трудозатраты. Кроме того, блок оснащен контрольными отверстиями в каждой точке подключения, что облегчает безопасное тестирование электрических цепей без необходимости отсоединения проводов. Возможность установки на стандартные DIN-рейки или непосредственно на поверхность обеспечивает исключительную гибкость для различных конфигураций шкафов.

Подходит для

• Монтажа шкафов промышленного управления
• Систем автоматизации и управления процессами
• Распределения питания в электрических щитах
• Модульного машиностроения

Этот распределительный блок может не подойти для сильноточных приложений, превышающих номинальный ток 17,5 А, или для сред, требующих специальной защиты от взрывоопасных зон, которую стандартный корпус не обеспечивает. Он также не предназначен для использования с проводниками, выходящими за пределы указанного диапазона сечений от 0,14 мм² до 2,5 мм².

Основные технические характеристики

• Номинальное напряжение: 500 В
• Номинальный ток: 17,5 А
• Метод подключения: Push-in (пружинный зажим)
• Количество подключений: 19
• Диапазон сечений: 0,14 мм² - 2,5 мм² (AWG 26 - 14)
• Тип монтажа: DIN-рейка NS 35/7,5 и NS 35/15
• Ширина: 21,6 мм
• Цвет: Оранжевый

Для использования распределительного блока закрепите его на стандартной DIN-рейке NS 35 или непосредственно на монтажной поверхности. Вставьте зачищенные проводники непосредственно в точки подключения push-in до упора. Внутренний пружинный механизм обеспечивает надежное, виброустойчивое соединение. Для извлечения провода используйте подходящий инструмент, чтобы активировать механизм разблокировки в точке подключения. Убедитесь, что все соединения правильно промаркированы с использованием отведенных зон для маркировки, чтобы поддерживать порядок в системе.

Что учесть перед покупкой

• Убедитесь, что общая токовая нагрузка вашей цепи не превышает 17,5 А.
• Проверьте, что сечение ваших проводников находится в диапазоне от 0,14 мм² до 2,5 мм².
• Убедитесь, что монтажное пространство позволяет разместить блок шириной 21,6 мм.
• Проверьте, что напряжение вашей системы не превышает номинал 500 В.

Рекомендации по использованию: Всегда отключайте питание перед выполнением любых работ по монтажу или обслуживанию. Используйте соответствующие инструменты для зачистки проводов, чтобы не повредить жилы, и убедитесь, что каждый провод полностью вставлен в клемму для обеспечения оптимального электрического контакта.
