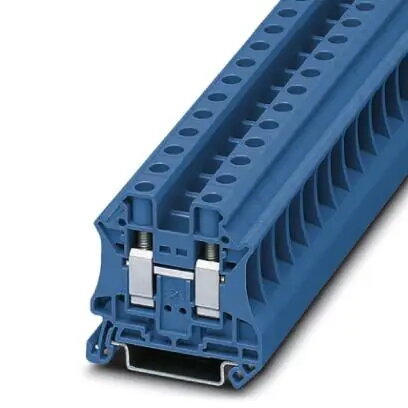

Клеммная колодка Phoenix Contact UT 10 BU Terminal Block 1000V Blue 3044188 представляет собой проходную клемму высокого качества, разработанную для безопасных и эффективных электрических соединений в промышленных условиях. Обладая надежным винтовым методом подключения и синим цветом корпуса, этот компонент помогает упорядочить цепи в распределительных щитах. Устройство спроектировано для профессионального использования, требующего стабильного распределения питания и долговечности.
Преимущества
Клеммная колодка оснащена увеличенным пространством для подключения, что позволяет легко монтировать как однопроволочные, так и многопроволочные проводники без использования наконечников, в том числе сечением выше номинального. Компактная конструкция экономит пространство и облегчает монтаж в стесненных условиях. Вводная воронка кабеля упрощает использование проводников с пластиковыми втулками, а закрытые шахты винтов обеспечивают оптимальное направление отвертки. Изделие также успешно прошло испытания для применения на железнодорожном транспорте.
Подходит для
- Промышленных шкафов управления и электрощитов
- Силовых кабельных разводок и организации цепей
- Железнодорожного транспорта и инфраструктуры
- Профессиональных электроустановок с напряжением до 1000 В
Когда устройство может не подойти
Данная клеммная колодка может не подойти для систем, требующих иных типов подключения, кроме винтового, или для проводников, чье сечение выходит за пределы диапазона от 0.5 мм² до 16 мм². Она также не предназначена для установки на открытом воздухе без защитного корпуса.
Основные характеристики
- Номинальное напряжение: 1000 В
- Номинальный ток: 57 А
- Метод подключения: Винтовое соединение

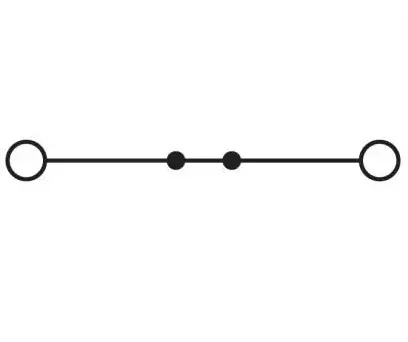

- Количество подключений: 2
- Сечение проводника: 0.5 мм² - 16 мм² (AWG: 20 - 6)
- Габариты: ширина 10.2 мм, глубина 47.7 мм, высота 46.9 мм
- Цвет: Синий
- Тип монтажа: DIN-рейка NS 35/7,5, NS 35/15
Как использовать
Надежно закрепите клеммную колодку на совместимой DIN-рейке NS 35/7,5 или NS 35/15 внутри распределительного щита. Зачистите изоляцию проводника на рекомендуемую длину, убедившись, что его сечение соответствует техническим параметрам клеммы. Вставьте провод в кабельную воронку, при необходимости используя наконечники. С помощью подходящей отвертки через закрытую шахту затяните винтовое соединение, проверяя надежность фиксации провода перед подачей питания.
Что следует учесть перед покупкой
- Убедитесь, что номинальное напряжение 1000 В и ток 57 А соответствуют требованиям вашей электросети
- Проверьте, что сечение используемых проводов находится в диапазоне от 0.5 мм² до 16 мм²
- Убедитесь в наличии совместимых монтажных рейк стандарта NS 35/7,5 или NS 35/15
- Учтите, что синий цвет корпуса удобен для маркировки нулевых или специфических проводников
Рекомендации по использованию
Всегда отключайте электропитание перед началом монтажа, обслуживания или изменения подключений на клеммной колодке во избежание удара током или повреждения оборудования.
