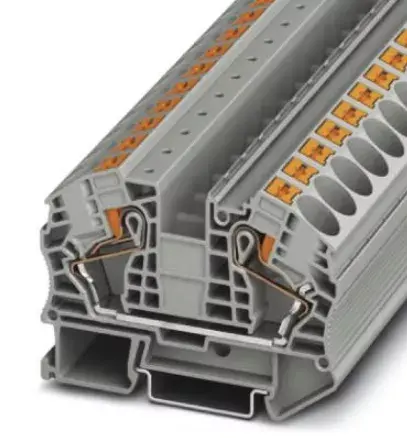

Phoenix Клеммная колодка PT 16 N Серый 3212138

Клеммная колодка Phoenix PT 16 N серого цвета 3212138 представляет собой высококачественный проходной клеммный блок, разработанный для обеспечения безопасного и надежного соединения электрических проводников. Это изделие предназначено для профессионального монтажа в различных распределительных системах и гарантирует стабильную проводимость и эффективную организацию кабельной разводки.

Преимущества

Данная клеммная колодка использует эффективный метод подключения, который позволяет быстро и без применения специального инструмента вставлять жесткие проводники или провода с наконечниками, что существенно сокращает время монтажа. Конструкция поддерживает широкий диапазон поперечных сечений провода, обеспечивая гибкость при проектировании электрощитового оборудования. Прочный корпус серого цвета способствует аккуратному внешнему виду панели, а качественные материалы гарантируют долговечность и электрическую безопасность.

Подходит для

• Промышленных шкафов управления и систем автоматизации
• Электрических распределительных щитов
• Профессионального монтажа электропроводки
• Организации надежных проходных соединений

Когда может не подойти

Данная клеммная колодка может оказаться не подходящей для работы с многожильными проводами без наконечников, выходящими за рамки указанного диапазона сечений. Она также не предназначена для эксплуатации в условиях, превышающих номинальные электрические параметры.

Основные характеристики

• Номинальное напряжение: 1000 В
• Номинальный ток: 76 А
• Метод подключения: Пружинное соединение Push-in
• Количество подключений: 2
• Сечение провода: от 0,5 мм² до 25 мм²
• Диапазон AWG: от 20 до 4
• Ширина: 12.2 мм
• Цвет: Серый
• Тип монтажа: DIN-рейки NS 35/7,5 и NS 35/15

Как использовать

Для установки клеммной колодки надежно защелкните ее на совместимой монтажной DIN-рейке NS 35/7,5 или NS 35/15 внутри распределительного щита. Подготовьте электрический провод, зачистив его на рекомендуемую длину, и при необходимости установите кабельный наконечник. Вставьте проводник непосредственно в отверстие клеммы до упора для обеспечения надежного контакта. Для извлечения провода используйте специальный инструмент, воздействуя на размыкающий механизм.

Что учесть перед покупкой

• Убедитесь, что номинальные значения напряжения и тока соответствуют электрической нагрузке вашей системы
• Проверьте наличие достаточного пространства на DIN-рейке с учетом ширины клеммы 12.2 мм
• Убедитесь, что сечение используемых проводов находится в диапазоне от 0,5 мм² до 25 мм²
• Проверьте совместимость с имеющимися типами монтажных рейok

Рекомендации по использованию

Всегда отключайте питание электрической цепи перед началом установки, обслуживания или демонтажа клеммных колодок. Убедитесь, что все подключаемые проводники соответствуют указанным техническим характеристикам для обеспечения безопасной работы оборудования.
