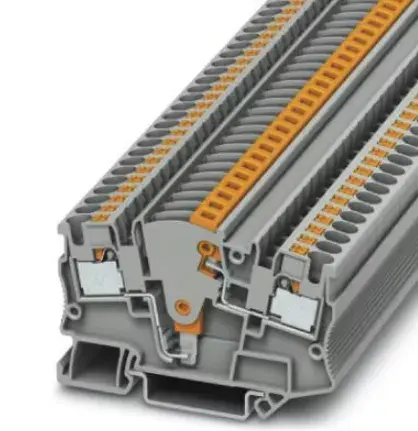

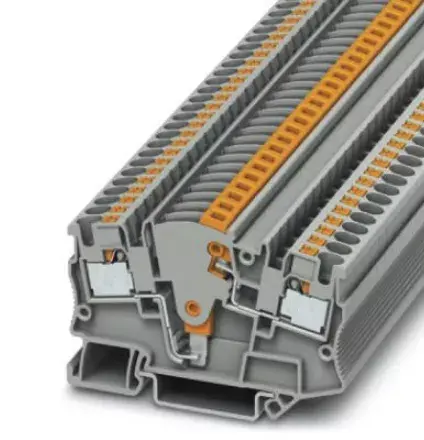

Клеммная колодка PHOENIX PTME 4 Серый MPN 3212139

Клеммная колодка PHOENIX PTME 4 серого цвета представляет собой профессиональное испытательное размыкающее устройство, предназначенное для надежных электрических соединений и тестовых применений в промышленных шкафах управления и монтажных схемах. Этот компонент обеспечивает безопасное разделение цепей и удобство обслуживания в профессиональных электротехнических системах и системах автоматизации.

Преимущества

Данная клеммная колодка использует передовой метод безвинтового пружинного подключения Push-in, который позволяет выполнять быструю установку проводников без использования инструментов, существенно сокращая время монтажа. Функция тестового отключения позволяет проводить безопасные измерения без демонтажа проводов, минимизируя время простоя оборудования. Компактная конструкция оптимизирует использование пространства внутри распределительных шкафов.

Подходит для

• Промышленных шкафов управления и систем автоматизации
• Электротехнических установок, требующих регулярного тестирования
• Разделения электрических цепей и проведения обслуживания
• Инженерных систем с ограниченным пространством

Когда может не подойти

Эта клеммная колодка не предназначена для прямой установки на открытом воздухе без защитного корпуса, так как не имеет встроенной защиты от атмосферных воздействий. Она также не подходит для электрических нагрузок, превышающих указанные пределы напряжения и тока.

Основные характеристики

• Номинальное напряжение: 500 В
• Номинальный ток: 24 А
• Метод подключения: Пуш-ин (Push-in)
• Количество подключений: 2
• Сечение проводника: от 0,2 мм² до 6 мм²
• Диапазон AWG: 24 - 10
• Ширина: 6,2 мм
• Высота: 48,8 мм
• Цвет: Серый
• Тип монтажа: DIN-рейки NS 35/7,5, NS 35/15

Как использовать

Надежно закрепите клеммную колодку на совместимой DIN-рейке NS 35/7,5 или NS 35/15 внутри распределительного щита. Зачистите провод на рекомендованную длину и вставьте его непосредственно в точку подключения Push-in до упора. Используйте функцию тестового отключения для безопасной изоляции цепи при проведении измерений или технического обслуживания.

Что следует учесть перед покупкой

• Убедитесь, что рабочее напряжение и ток не превышают 500 В и 24 А.
• Проверьте соответствие имеющейся DIN-рейки стандартам NS 35/7,5 или NS 35/15.
• Убедитесь, что сечение вашего кабеля находится в диапазоне от 0,2 мм² до 6 мм².

Рекомендации по использованию

Всегда отключайте электропитание шкафа управления перед установкой, подключением или обслуживанием клеммной колодки для обеспечения безопасности.
