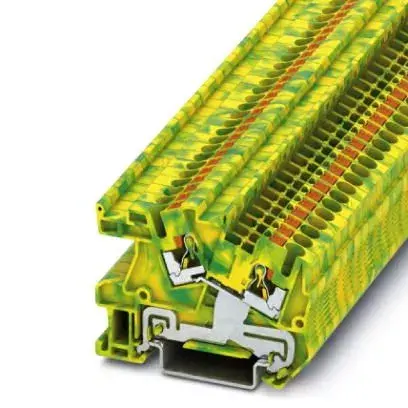

Электротехнические клеммы PHOENIX PTI 2,5-PE 3213962 монтажная клемма защитного проводника

Электрические клеммы PHOENIX PTI 2,5-PE модель 3213962 представляют собой профессиональные монтажные клеммные колодки, предназначенные для надежного монтажа проводки и безопасного подключения защитных проводников в электрических распределительных системах. Они идеально подходят для промышленных и коммерческих шкафов управления, обеспечивая эффективную организацию и безопасное управление цепями.

Преимущества

Данная монтажная клемма имеет ту же форму и шаг, что и проходные клеммные колодки, что обеспечивает идеальную совместимость. Контакт с защитным проводником устанавливается без механических и электрических ошибок простым защелкиванием на DIN-рейку. Изделие полностью соответствует всем требованиям стандарта IEC 60947-7-2 для защитных проводников.

Подходит для

• Промышленных шкафов управления и систем автоматизации
• Коммерческих электрораспределительных щитов
• Организации защитного заземления
• Установки на DIN-рейку в профессиональных электрощитах

Когда может не подойти

Эта клеммная колодка не предназначена для подключения фазных или нейтральных проводников, так как является исключительно клеммой защитного заземления. Она также не подходит для кабелей с сечением, выходящим за рамки допустимых параметров, или для монтажа на несовместимые типы реек.

Основные характеристики

• Сечение подключаемых кабелей: от 0,14 мм² до 4 мм²
• Размерность по американскому стандарту: AWG 26 – 12
• Ширина клеммы: 5,2 мм
• Цвет: зелено-желтый
• Тип монтажа: DIN-рейки NS 35/7,5 и NS 35/15
• Материал корпуса: полиамид
• Высота: 42,5 мм
• Рекомендуемая длина зачистки провода: 1 см
• Вес изделия: 10,59 г

Как использовать

Для использования электрических клемм PHOENIX PTI 2,5-PE убедитесь, что монтажная DIN-рейка надежно установлена и заземлена в корпусе. Подготовьте проводник, зачистив изоляцию на рекомендуемую длину 1 см. Установите клеммную колодку на DIN-рейку до щелчка, обеспечивая автоматическое соединение с рейкой. Вставьте зачищенный проводник в зажимное устройство клеммы и зафиксируйте его в соответствии со стандартными требованиями электромонтажа.

Что учесть перед покупкой

• Убедитесь, что сечение используемого кабеля находится в диапазоне от 0,14 мм² до 4 мм²
• Проверьте совместимость с имеющимися типами DIN-реек NS 35/7,5 или NS 35/15
• Убедитесь, что зелено-желтая расцветка соответствует требованиям маркировки заземления
• Проверьте, достаточно ли свободного пространства на рейке с учетом ширины клеммы 5,2 мм

Рекомендации по использованию

Всегда отключайте электропитание всей системы перед выполнением любых монтажных работ, обслуживания или модификации проводки. Обеспечивайте надежную фиксацию проводников для поддержания безопасного соединения защитного заземления в соответствии с местными правилами электробезопасности.
