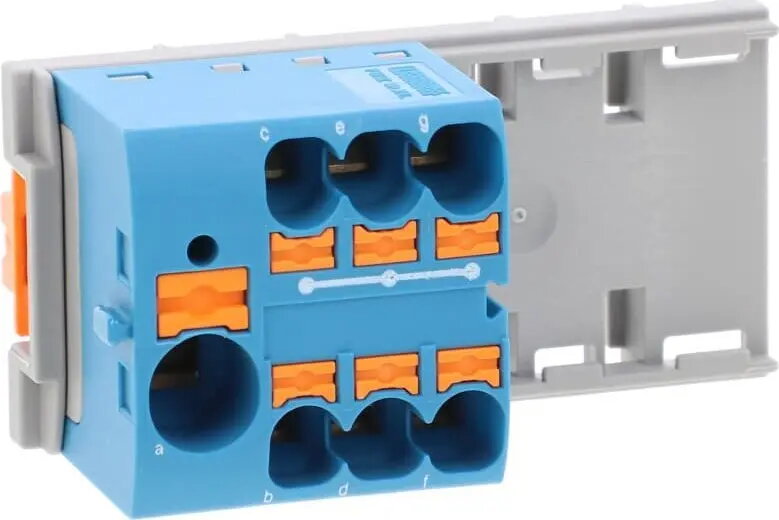

Распределительный блок Phoenix Contact PTFIX 10/6X4-NS35

Распределительный блок Phoenix Contact PTFIX 10/6X4-NS35 представляет собой профессиональный компонент, разработанный для эффективного управления проводами в шкафах управления и системах промышленной автоматизации. Это компактное устройство обеспечивает надежное распределение питания и маршрутизацию сигналов, гарантируя организованность и безопасность электрических соединений. Благодаря продуманной конструкции, блок легко интегрируется в современные электроустановки, помогая поддерживать порядок в монтажном шкафу.

Преимущества

Данный распределительный блок значительно сокращает время монтажа благодаря готовой к установке конструкции, исключающей необходимость ручной перемычки. Встроенная технология прямого подключения Push-in позволяет вставлять проводники без использования инструментов, что ускоряет процесс сборки. Универсальные варианты монтажа, включая установку на DIN-рейку, непосредственное крепление или клеевой метод, обеспечивают гибкость при проектировании шкафов. Компактные размеры позволяют существенно экономить место на DIN-рейке, особенно при поперечном монтаже, а наличие различных цветовых вариантов способствует четкой идентификации проводки.

Подходит для

• Шкафов управления промышленной автоматизацией
• Систем распределения питания
• Маршрутизации сигналов в электрических панелях
• Проектов, требующих высокой плотности монтажа

Этот распределительный блок может не подойти для использования в условиях сильной вибрации, где требуются специфические механизмы фиксации, выходящие за рамки стандартной технологии Push-in. Он также не предназначен для работы с проводниками, выходящими за пределы указанного диапазона сечений, или для эксплуатации вне помещений без соответствующих защитных корпусов.

Основные технические характеристики

• Номинальное напряжение: 450 В
• Номинальный ток: 32 А
• Метод подключения: Push-in
• Количество соединений: 7
• Диапазон сечений: 0.2 мм² – 6 мм² (AWG 24 – 10)
• Тип монтажа: DIN-рейка NS 35/7,5 и NS 35/15
• Ширина: 28.6 мм
• Глубина: 58.1 мм

Для использования распределительного блока закрепите его на совместимой DIN-рейке NS 35. Зачистите изоляцию с проводников на рекомендуемую длину и вставьте их непосредственно в клеммы Push-in до упора. Инструменты для подключения не требуются, так как внутренний пружинный механизм обеспечивает постоянное давление на провод. Убедитесь, что общая токовая нагрузка не превышает номинальные параметры блока.

Что учесть перед покупкой

• Убедитесь, что сечение проводника находится в диапазоне от 0.2 мм² до 6 мм²
• Проверьте соответствие типа DIN-рейки стандарту NS 35
• Подтвердите необходимое количество соединений для вашей цепи
• Убедитесь, что синий цвет соответствует вашим стандартам маркировки

Рекомендации по использованию: Всегда отключайте питание перед выполнением любых электромонтажных работ. Регулярно проверяйте соединения в условиях повышенной вибрации для обеспечения долгосрочной надежности.
