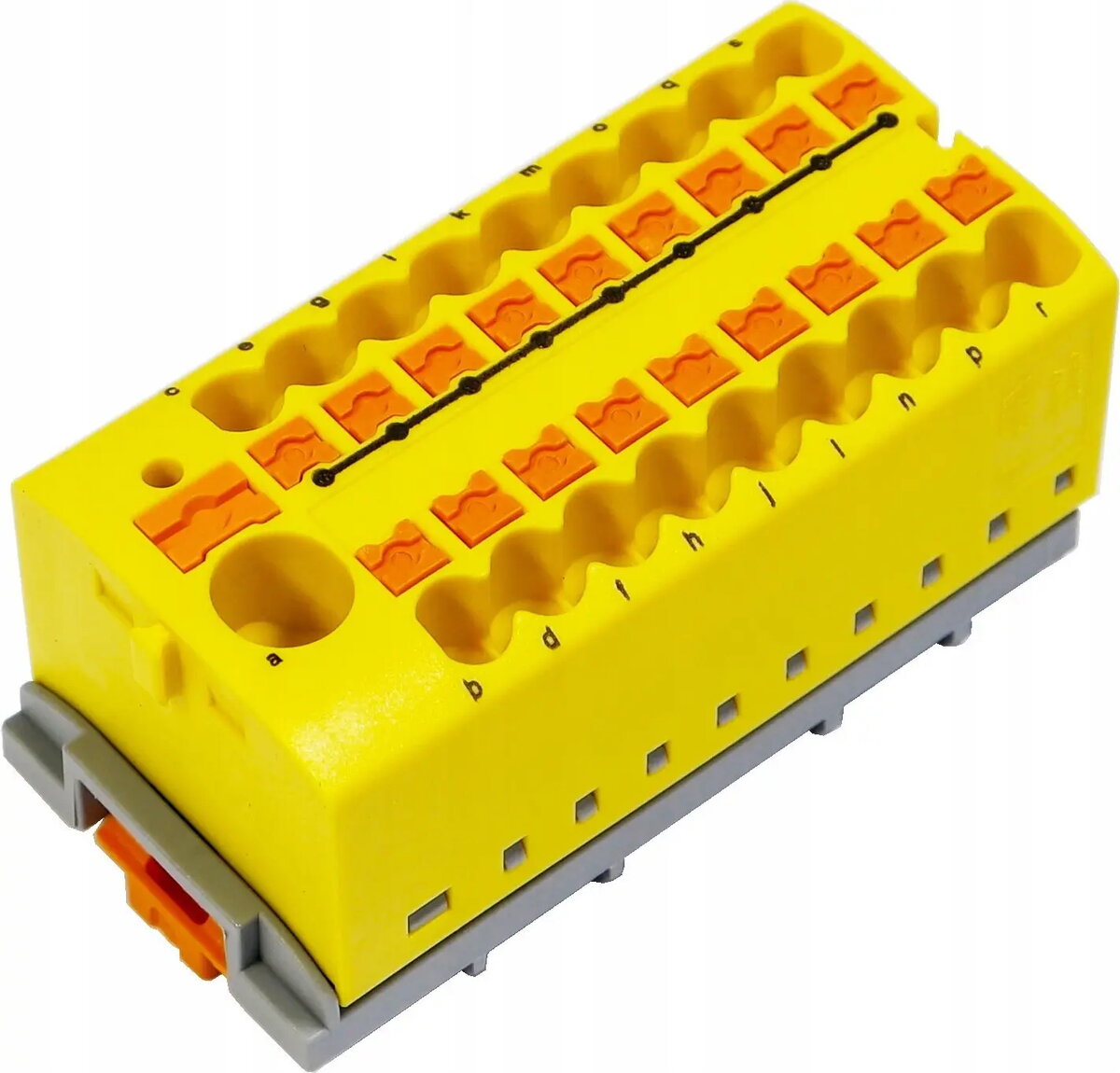

Распределительный блок Phoenix Contact PTFIX 10/18X4-NS35

Распределительный блок Phoenix Contact PTFIX 10/18X4-NS35 представляет собой профессиональное решение для эффективного распределения питания в шкафах управления и промышленных электроустановках. Этот модульный клеммный блок упрощает сложные задачи по разводке, обеспечивая централизованную точку управления питанием, что гарантирует организованность, масштабируемость и простоту обслуживания электрических систем. Компактная конструкция и надежное исполнение делают его незаменимым компонентом для современных систем автоматизации, где критически важны экономия места и высокая надежность соединений.

Преимущества

Данный распределительный блок обеспечивает значительные эксплуатационные преимущества, исключая необходимость ручной установки перемычек, что позволяет сократить время монтажа до 80 процентов. Встроенная технология прямого подключения Push-in позволяет вставлять проводники без использования инструментов, что дополнительно ускоряет процесс сборки при сохранении высокого качества контакта. Наличие различных цветовых вариантов способствует четкой и интуитивно понятной идентификации цепей, а универсальные варианты монтажа позволяют устанавливать блок на DIN-рейку, непосредственно на поверхность или с помощью клеевых креплений, обеспечивая максимальную гибкость при проектировании шкафов.

Подходит для

• Распределения питания в промышленных шкафах управления
• Систем автоматизации и управления
• Электротехнических проектов, требующих упорядоченной разводки
• Применений, где требуется экономия места на DIN-рейке

Когда может не подойти

Этот распределительный блок рассчитан на определенные номиналы напряжения и тока и может не подойти для мощных систем, превышающих 32 А или 800 В. Он предназначен для работы со стандартными сечениями проводников и может не подойти для специализированных силовых кабелей, выходящих за пределы диапазона от 0,2 мм² до 6 мм².

Основные технические характеристики

• Номинальное напряжение: 800 В
• Номинальный ток: 32 А
• Метод подключения: Push-in
• Количество соединений: 19
• Сечение проводника: от 0,2 мм² до 6 мм² (AWG 24 - 10)
• Тип монтажа: DIN-рейка NS 35/7,5 и NS 35/15
• Ширина: 28,6 мм
• Глубина: 58,1 мм
• Цвет: желтый

Как использовать

Для установки закрепите блок на совместимой DIN-рейке NS 35. После фиксации вставьте зачищенные проводники непосредственно в точки подключения Push-in без использования дополнительных инструментов. Убедитесь, что сечение проводника соответствует указанному диапазону для обеспечения надежного электрического контакта. Блок можно использовать как отдельно, так и в сочетании с другими модульными элементами для расширения возможностей распределения в соответствии с проектом системы.

Что учесть перед покупкой

• Убедитесь, что номинальный ток 32 А соответствует требованиям вашей цепи
• Проверьте соответствие типа DIN-рейки стандарту NS 35
• Убедитесь, что размер проводника находится в диапазоне от 0,2 мм² до 6 мм²
• Проверьте наличие свободного места в шкафу управления для ширины 28,6 мм

Рекомендации по использованию

Для обеспечения оптимальной производительности и безопасности всегда зачищайте проводники на необходимую длину перед вставкой. В условиях повышенной вибрации регулярно проверяйте надежность соединений для обеспечения долгосрочной стабильности.
