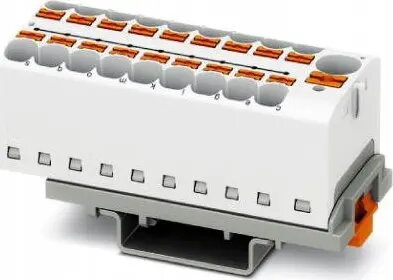

Распределительный блок Phoenix Contact PTFIX 10/18X4-NS35

Распределительный блок Phoenix Contact PTFIX 10/18X4-NS35 представляет собой профессиональное решение для эффективного распределения питания в шкафах управления. Этот модульный клеммный блок оснащен 18 точками подключения, обеспечивая надежную организацию электрических цепей в промышленных и коммерческих системах. Устройство разработано для монтажа на DIN-рейку, что гарантирует надежную установку и оптимальное использование пространства.

Преимущества

Данный распределительный блок позволяет сократить время монтажа до 80% благодаря готовым к установке модулям, исключающим необходимость ручной перемычки. Технология прямого подключения Push-in обеспечивает быстрое соединение проводников без использования инструментов, гарантируя при этом надежный электрический контакт. Компактная конструкция позволяет экономить до 50% места на DIN-рейке за счет поперечного монтажа, что делает его идеальным выбором для тесных электротехнических шкафов. Различные цветовые варианты способствуют четкой маркировке и идентификации цепей.

Подходит для

• Монтажа промышленных шкафов управления
• Распределения питания в коммерческих электроустановках
• Конфигураций модульных электрических панелей
• Применений, требующих высокой плотности соединений

Данное изделие может не подойти для сред, где сечение проводников превышает предел в 6 мм², или в случаях, когда требуются специализированные методы подключения, отличные от технологии Push-in. Устройство также не предназначено для использования в условиях экстремальной вибрации без обеспечения дополнительной фиксации.

Основные технические характеристики

• Номинальное напряжение: 800 В
• Номинальный ток: 32 А
• Метод подключения: Push-in
• Количество соединений: 19
• Диапазон сечений: от 0,2 мм² до 6 мм²
• Диапазон AWG: от 24 до 10
• Тип монтажа: DIN-рейка NS 35/7,5 и NS 35/15
• Размеры: ширина 28,6 мм, глубина 58,1 мм

Как использовать

Для установки закрепите блок на стандартной DIN-рейке NS 35. После фиксации вставьте зачищенные проводники непосредственно в точки подключения Push-in без использования дополнительных инструментов. Убедитесь, что сечение провода находится в пределах от 0,2 мм² до 6 мм² для обеспечения надежного контакта. Блок можно использовать как отдельно, так и в составе модульных групп для расширения распределительной способности.

Что учесть перед покупкой

• Убедитесь, что номинальные параметры 800 В и 32 А соответствуют требованиям вашей цепи
• Проверьте совместимость типа DIN-рейки (NS 35) с вашей инфраструктурой
• Убедитесь, что сечение ваших проводников соответствует диапазону от 0,2 мм² до 6 мм²
• Учтите свободное пространство в шкафу управления для установки блока шириной 28,6 мм

Для обеспечения оптимальной производительности и безопасности всегда зачищайте проводники на необходимую длину и вставляйте их до упора. Регулярно проверяйте соединения в цепях с высокой нагрузкой для поддержания целостности системы.
