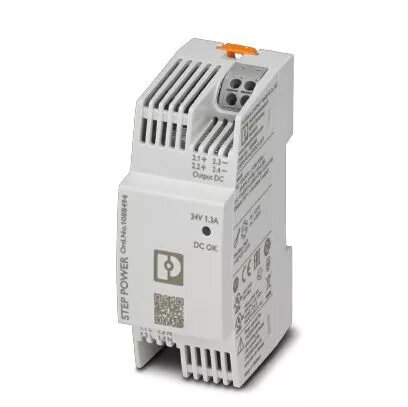

Блок питания Phoenix Contact STEP3-PS/1AC/24DC/1.3/PT

Phoenix Contact STEP3-PS/1AC/24DC/1.3/PT — компактный источник питания мощностью 30 Вт, предназначенный для промышленных и автоматизированных систем, где требуется стабильное 24 В постоянного тока при широком диапазоне входного переменного напряжения. Небольшие габариты (36 мм × 61 мм × 90 мм) и монтаж на DIN-рейке обеспечивают удобную интеграцию в щиты управления и распределительные шкафы. Устройство соответствует требованиям RoHS и WEEE и имеет высокий показатель надежности — средняя наработка на отказ 3 100 000 часов.

Преимущества

Обеспечивает регулируемое 24 В DC при токе до 1,3 А в узком корпусе, что экономит место в панели. Широкий входной диапазон (100–250 В AC, 50–60 Гц) позволяет использовать блок питания в разных электрических сетях без дополнительных преобразований. Высокий MTBF способствует длительной бесперебойной работе и снижает вероятность простоев. Соответствие экологическим директивам уменьшает содержание вредных веществ и упрощает утилизацию.

Подходит для

• Панели управления и системы автоматизации
• Питание ПЛК и реле
• Питание датчиков и исполнительных механизмов на станках
• Малые установки технологического контроля и измерительной аппаратуры
• Лабораторные стенды и тестовые конфигурации, требующие стабильного 24 В DC

Ключевые характеристики

• Выходное напряжение: 24 В DC
• Выходной ток: до 1,3 А (номинально)
• Выходная мощность: 30 Вт
• Входное напряжение: 100–250 В AC
• Частота входа: 50–60 Гц
• Габариты (Ш × Г × В): 36 мм × 61 мм × 90 мм
• MTBF: 3 100 000 часов
• Соответствие: RoHS, WEEE

Как использовать

Установите источник питания на стандартную DIN-рейку внутри шкафа управления, обеспечив пространство для охлаждения. Подключите входное переменное напряжение в соответствии с местными электрическими нормами и обязательно заземлите устройство. Подключите выход 24 В DC к нагрузке, соблюдая полярность и применяя провода соответствующего сечения для токов до 1,3 А. Перед подключением чувствительного оборудования проверьте напряжение на выходе при холостом и номинальном режиме. После монтажа выполните проверочные операции и надежно зафиксируйте клеммы.

Рекомендации по эксплуатации

Монтируйте блок в сухом помещении в пределах допустимого диапазона рабочих температур и избегайте размещения рядом с источниками тепла. На входе переменного тока при необходимости используйте предохранители и в условиях помех — устройства защиты от перенапряжений. Периодически проверяйте состояние соединений и вентиляционных отверстий для поддержания надежной работы.
