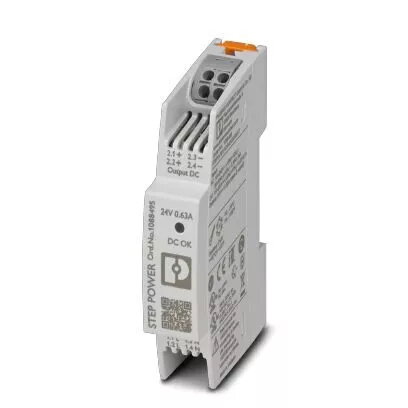

Блок питания Phoenix Contact STEP3-PS/1AC/24DC/0.63/PT

Блок питания Phoenix Contact STEP3-PS/1AC/24DC/0.63/PT представляет собой компактный источник 24 В постоянного тока с максимальным током 0,63 А и суммарной выходной мощностью 15 Вт. Предназначен для установки в шкафы управления и промышленные системы автоматизации, принимает переменное входное напряжение в диапазоне 100–250 В при частоте 50–60 Гц и обеспечивает стабильный выход постоянного напряжения. Благодаря узкому корпусу (18 мм × 61 мм × 90 мм) устройство экономит место на DIN-рейке и соответствует требованиям RoHS и WEEE по экологической безопасности. Высокий показатель среднего времени наработки на отказ (MTBF) — 3 500 000 часов — обеспечивает длительную эксплуатацию.

Преимущества

Источник обеспечивает стабильную регуляцию напряжения и защиту от перегрузки по току, что важно для чувствительной электроники. Узкая 18 мм конструкция позволяет экономно использовать пространство в шкафу управления. Широкий диапазон входного напряжения облегчает монтаж в условиях нестабильной электросети. Соответствие RoHS и WEEE указывает на минимальное содержание опасных веществ и правильную утилизацию. Высокий MTBF свидетельствует о надёжных компонентах и предсказуемой долговечности.

Подходит для

• DIN-рейковых шкафов управления и промышленных корпусов
• Небольших ПЛК, модулей ввода/вывода и устройств полевой шины, требующих 24 В DC
• Резервных цепей, модулей обработки сигналов и питания датчиков
• Панелей управления станков при ограниченном пространстве

Ключевые характеристики

• Выходное напряжение: 24 В DC
• Максимальный выходной ток: 0,63 А
• Суммарная выходная мощность: 15 Вт
• Входное напряжение: 100–250 В AC
• Частота входного напряжения: 50–60 Гц
• MTBF (среднее время наработки на отказ): 3 500 000 часов
• Габариты (Ш×Г×В): 18 мм × 61 мм × 90 мм
• Крепление: монтаж на DIN-рейку
• Соответствие экологическим нормам: RoHS, WEEE

Как использовать

Установите блок питания на стандартную DIN-рейку внутри шкафа управления с обеспечением вентиляции. Подключите входное переменное напряжение к входным клеммам, соблюдая полярность фаз и заземление, и затяните клеммы в соответствии с рекомендуемым усилием. Подключите 24 В DC к нагрузке, убедившись в правильной полярности и что суммарный ток не превышает 0,63 А. Дайте время на стабилизацию выхода перед подключением чувствительной электроники. Соблюдайте местные правила электробезопасности и отключайте питание перед проводкой.

Рекомендации по эксплуатации

Для надёжной длительной работы размещайте блок питания в проветриваемом корпусе, избегайте источников прямого тепла, соблюдайте допустимые значения температуры окружающей среды и нагрузки, а также обеспечьте защиту по току на стороне постоянного тока. Регулярно проверяйте надёжность соединений и чистоту области вокруг устройства.
