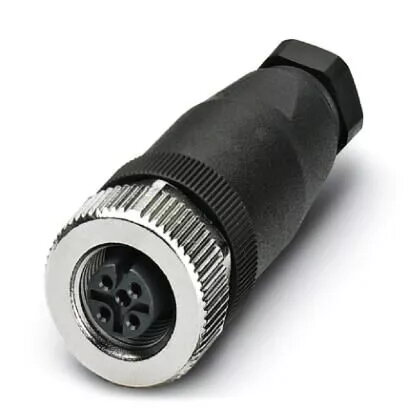

Разъем Phoenix Contact SACC-M12FS-4CON-PG7-M M12 прямой, 4-контактный

Phoenix Contact SACC-M12FS-4CON-PG7-M — это высококачественный прямой разъем M12 типа «мама», предназначенный для надежной передачи сигналов и питания в промышленных системах автоматизации. Этот 4-контактный разъем оснащен интерфейсом с А-кодированием и винтовым зажимом, что гарантирует стабильный и устойчивый к вибрациям электрический контакт. Корпус с никелированным цинковым литьем обеспечивает превосходную механическую прочность и защиту от внешних воздействий, что делает его надежным решением для эксплуатации в сложных промышленных условиях.

Преимущества

Данный разъем отличается высокой универсальностью благодаря возможности полевого монтажа, что позволяет собирать кабели необходимой длины без использования специализированного оборудования. Технология винтового соединения обеспечивает высокую целостность контакта даже в условиях механических нагрузок или вибрации. Прочные материалы конструкции гарантируют длительную устойчивость к коррозии и износу, а встроенный кабельный ввод Pg7 обеспечивает герметичное уплотнение для кабелей диаметром от 4 до 6 мм, эффективно предотвращая попадание влаги и пыли внутрь устройства.

Подходит для

• Систем промышленной автоматизации и управления
• Подключения датчиков и исполнительных механизмов
• Полевых шин и коммуникационных сетей
• Машиностроения и робототехники

Когда может не подойти

Этот разъем не предназначен для высокоскоростной передачи данных, требующей экранированных кабелей или специфического согласования импеданса. Он также не подходит для использования с кабелями, диаметр которых выходит за пределы диапазона от 4 до 6 мм, так как это нарушит герметичность кабельного ввода.

Основные характеристики

• Тип разъема: M12 прямой, гнездо
• Количество контактов: 4
• Кодирование: A-кодирование
• Метод подключения: Винтовой зажим
• Кабельный ввод: Pg7
• Внешний диаметр кабеля: от 4 мм до 6 мм
• Материал рифленой гайки: Литой цинк, никелированный

Как использовать

Для сборки разъема сначала наденьте компоненты кабельного ввода на кабель. Зачистите внешнюю изоляцию кабеля и концы отдельных жил на необходимую длину. Вставьте жилы в соответствующие клеммы контактной вставки и надежно затяните винты для обеспечения прочного соединения. После подключения жил наденьте корпус на вставку и затяните кабельный ввод Pg7, чтобы зафиксировать кабель и обеспечить герметичность. В завершение накрутите разъем на соответствующий ответный штекер M12 до упора.

Что учесть перед покупкой

• Убедитесь, что количество контактов соответствует требованиям вашей системы.
• Проверьте, чтобы диаметр кабеля находился в диапазоне от 4 до 6 мм.
• Подтвердите совместимость А-кодирования с вашим оборудованием.
• Уточните, требует ли среда эксплуатации дополнительного экранирования или специфических уровней защиты, выходящих за рамки стандарта IP67.

Рекомендации по использованию

Всегда следите за тем, чтобы винтовые клеммы были затянуты с рекомендованным моментом для предотвращения ослабления контактов. Регулярно проверяйте затяжку кабельного ввода для поддержания уровня защиты от внешних воздействий в течение всего срока службы.
