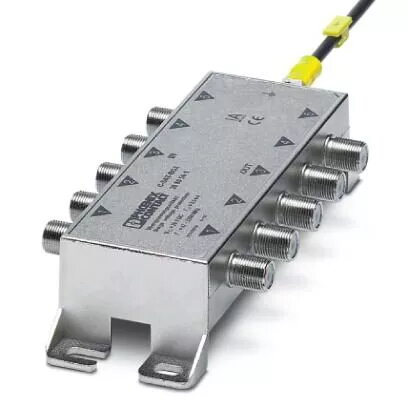

Устройство защиты от перенапряжений PHOENIX-CONTACT 2880561 — 14 В, серебристый цинковый корпус, 144,9×71,5 мм

Устройство защиты от перенапряжений PHOENIX-CONTACT 2880561 предназначено для систем с номинальным напряжением 14 В и обеспечивает защиту низковольтных электрических и электронных цепей от кратковременных перенапряжений. Корпус из серебристого цинкового покрытия устойчив к коррозии, имеет компактные габариты 144,9 × 71,5 мм и массу 228,24 г. Предназначено для защиты распределителей антенн в спутниковых системах: вход и выход выполнены через F-разъёмы, предусмотрено 5 каналов для сигналов со спутниковых и наземных антенн, а также внешняя точка заземления на корпусе.

Преимущества

Цинковый корпус обеспечивает механическую прочность и повышенную стойкость к агрессивным внешним условиям при небольшой занимаемой площади. Наличие нескольких каналов с F-разъёмами позволяет одновременно защищать несколько коаксиальных линий, что упрощает инсталляцию и уменьшает количество отдельных защитных модулей. Внешняя точка заземления облегчает подключение контура заземления в стандартных схемах распределения сигналов, а конструкция соответствует требованиям к 14 В распределительным системам спутникового приёма.

Подходит для

• Защиты распределителей антенн в спутниковых приёмных системах
• Защиты нескольких коаксиальных линий от импульсных перенапряжений
• Установок, где требуется коррозионностойкий металлический корпус
• Компактных монтажных пространств с ограниченным местом
• Систем с необходимостью внешнего заземления на корпусе

Ключевые характеристики

• Номинальное напряжение: 14 В
• Материал корпуса: цинк, серебристое покрытие, устойчивое к коррозии
• Габариты: 144,9 мм × 71,5 мм (ширина × глубина)
• Масса: 228,24 г
• Тип соединений: F-разъёмы для входа и выхода
• Количество каналов: 5 (спутниковые и наземные сигнальные линии)
• Заземление: внешняя точка заземления на корпусе

Инструкция по применению

Установите устройство защиты в сухом доступном месте рядом с распределителем антенн или трассой коаксиальных кабелей. Подключите входящий коаксиальный кабель к входному F-разъёму, а исходящие линии к выходным F-разъёмам, соответствующим каждому каналу. Подсоедините внешний провод заземления к точке заземления на корпусе для надежного отвода импульсных перенапряжений. Убедитесь, что система работает при номинальном напряжении 14 В, и что F-разъёмы затянуты для обеспечения хорошего электрического контакта.

Рекомендации по эксплуатации

Регулярно проверяйте состояние механических соединений и заземляющего проводника, особенно в наружных или коррозионно активных условиях. При наличии видимых повреждений корпуса или ухудшения контактов разъёмов замените устройство. Используйте устройство в пределах его номинального напряжения и в сочетании с соответствующими кабелями и компонентами распределительной системы антенн.
