Релейный модуль Phoenix Contact PLC-RSC-24DC/21-21, 24В DC, 2 переключающих контакта, 6А

Phoenix Contact PLC-RSC-24DC/21-21 представляет собой высококачественный релейный модуль, разработанный для надежной коммутации сигналов и гальванической развязки в системах промышленной автоматизации. Устройство объединяет базовый клеммный блок с вставным миниатюрным силовым реле, обеспечивая эффективное управление электрическими нагрузками в современных шкафах управления. Компактная конструкция и надежные компоненты гарантируют стабильную работу в сложных промышленных условиях.

Преимущества

Данный модуль обеспечивает значительную экономию места благодаря узкому корпусу шириной 14 мм, что позволяет оптимизировать плотность монтажа в шкафах управления. Встроенные цепи защиты от помех и входные фильтры повышают эксплуатационную надежность, защищая чувствительные компоненты системы. Модуль поддерживает эффективное подключение к системной кабельной разводке с помощью адаптеров V8 и оснащен функциональными перемычками для упрощения монтажа. Герметичное исполнение реле обеспечивает долговечность, а безопасное разделение между катушкой и контактами соответствует строгим стандартам безопасности.

Подходит для

• Систем промышленной автоматизации и управления
• Гальванической развязки между цепями управления и нагрузки
• Коммутации электрических нагрузок в шкафах управления
• Интерфейсных задач, требующих управляющего напряжения 24В постоянного тока

Данный модуль может не подойти для задач, требующих коммутации токов свыше 6А, или для сред, где условия эксплуатации превышают класс защиты IP20. Устройство также не предназначено для систем распределения электроэнергии высокого напряжения, выходящих за рамки номинального значения 250В.

Основные технические характеристики

• Напряжение катушки: 24В постоянного тока
• Конфигурация контактов: 2 переключающих контакта (PDT)
• Максимальный коммутируемый ток: 6А
• Номинальное напряжение: 250В
• Тип подключения: Винтовые клеммы
• Сечение проводов: 0,14 мм² – 2,5 мм² (26 – 14 AWG)

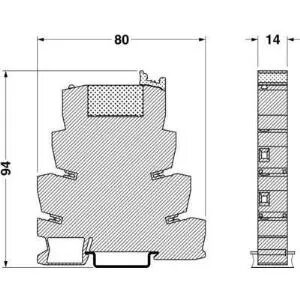

• Размеры: ширина 14 мм, высота 80 мм, глубина 94 мм
• Класс защиты: IP20

Модуль предназначен для установки на стандартную DIN-рейку NS 35/7,5. Процесс монтажа включает установку базового клеммного блока на рейку и фиксацию миниатюрного реле в соответствующем разъеме. Подключение проводов осуществляется с помощью винтовых клемм, обеспечивающих надежный контакт для проводников сечением от 0,14 мм² до 2,5 мм². Перед подачей питания убедитесь, что управляющее напряжение соответствует спецификации 24В постоянного тока.

Что учесть перед покупкой

• Убедитесь, что управляющий сигнал 24В постоянного тока совместим с выходом вашего ПЛК или контроллера.
• Проверьте, достаточна ли коммутационная способность 6А для ваших конкретных нагрузок.
• Убедитесь, что ширина модуля 14 мм соответствует свободному месту на вашей DIN-рейке.
• Проверьте, подходит ли среда эксплуатации для оборудования с классом защиты IP20.

Для обеспечения оптимальной производительности и долговечности убедитесь, что все винтовые соединения затянуты с рекомендуемым моментом, а модуль установлен в чистом, сухом месте, защищенном от чрезмерной вибрации и экстремальных температур.
