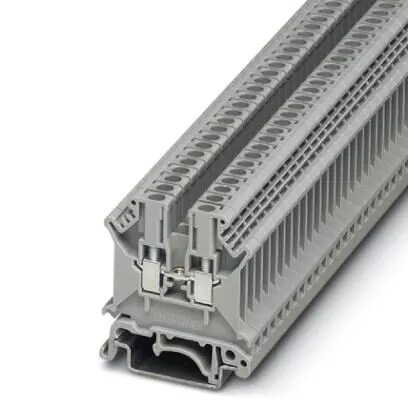

Клеммная колодка Phoenix Contact 3001501, 2-проводная, 2.5 мм², серая

Phoenix Contact 3001501 представляет собой высококачественную двухпроводную проходную клемму, предназначенную для создания надежных электрических соединений в промышленных условиях. Данная клемма с сечением 2,5 мм² разработана для обеспечения стабильной работы в шкафах управления и системах автоматизации, гарантируя эффективное распределение проводов и долговечность соединений.

Преимущества

Клемма отличается высокой механической прочностью и надежностью электрического контакта благодаря проверенной технологии винтового зажима. Продуманная конструкция способствует аккуратному монтажу проводки, что критически важно для сложных электротехнических систем. Компактная ширина устройства позволяет экономить место в распределительных щитах, обеспечивая при этом удобный доступ для обслуживания и проверки соединений.

Подходит для

• Монтажа промышленных шкафов управления
• Систем автоматизации и управления технологическими процессами
• Общих электрораспределительных щитов
• Инфраструктурных проектов и автоматизации зданий

Данная клемма может не подойти для условий с повышенной вибрацией, где предпочтительнее использовать пружинные зажимы, или для систем, где напряжение превышает номинальные 800 В. Также устройство не предназначено для работы с проводниками, сечение которых выходит за пределы диапазона от 0,2 мм² до 4 мм².

Основные технические характеристики

• Номинальное напряжение: 800 В
• Номинальный ток: 24 А
• Тип соединения: Винтовое
• Количество соединений: 2
• Диапазон сечений: 0,2 мм² – 4 мм²
• Диапазон AWG: 24 – 12
• Ширина: 5,2 мм
• Типы монтажных реек: NS 32, NS 35/15, NS 35/7,5
• Цвет: Серый

Как использовать

Для установки клеммы закрепите ее на соответствующей DIN-рейке (NS 32, NS 35/15 или NS 35/7,5). Зачистите изоляцию провода на необходимую длину и вставьте проводник в клеммный зажим. Используйте подходящую отвертку, чтобы затянуть винт, обеспечивая надежную фиксацию провода для достижения качественного электрического контакта. Перед подачей питания убедитесь, что соединение выполнено надежно.

Что учесть перед покупкой

• Убедитесь, что тип DIN-рейки в вашем шкафу соответствует спецификациям монтажа.
• Проверьте, соответствует ли сечение вашего провода (AWG) поддерживаемому диапазону.
• Убедитесь, что суммарные показатели тока и напряжения вашей системы не превышают номинальные характеристики клеммы.

Рекомендации по использованию

Всегда используйте калиброванный инструмент для затяжки винтовых соединений, чтобы избежать повреждения клеммы или проводника. Устанавливайте клеммный блок в чистых и сухих помещениях для поддержания долгосрочной электрической целостности системы.
