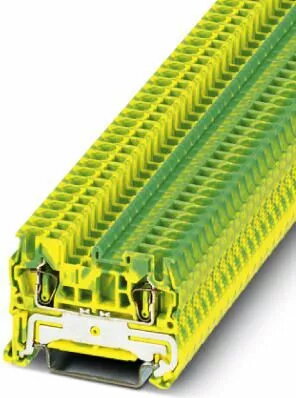

Клемма заземления Phoenix Contact 3031238, 2-проводная, 0.08-4 мм2, желто-зеленая

Phoenix Contact 3031238 представляет собой двухпроводную клемму заземления профессионального уровня, предназначенную для обеспечения надежного и безопасного электрического соединения в системах заземления. Благодаря использованию передовой технологии пружинного зажима, этот компонент гарантирует стабильное контактное давление и устойчивость к вибрациям, что делает его незаменимым элементом для промышленных шкафов управления и систем распределения электроэнергии. Компактная конструкция и стандартизированные возможности монтажа позволяют эффективно интегрировать клемму в различные конфигурации DIN-реек.

Преимущества

Данная клемма заземления обладает значительными преимуществами благодаря методу пружинного подключения, который существенно сокращает время монтажа по сравнению с традиционными винтовыми клеммами. Конструкция обеспечивает высокую механическую стабильность и гарантирует, что соединение заземления остается надежным даже в условиях частых вибраций. Четкая желто-зеленая цветовая маркировка соответствует международным стандартам безопасности, что позволяет мгновенно идентифицировать цепь защитного заземления в сложных схемах электропроводки.

Подходит для

• Монтажа промышленных шкафов управления
• Систем распределения электроэнергии
• Панелей автоматизации и управления
• Заземления в условиях повышенной вибрации

Когда может не подойти

Эта клемма специально разработана для защитного заземления (PE) и не должна использоваться для передачи рабочего тока в стандартных цепях распределения питания. Она также не предназначена для использования с проводниками, выходящими за пределы указанного диапазона сечений от 0,08 мм² до 4 мм².

Основные технические характеристики

• Метод подключения: Пружинный зажим
• Количество соединений: 2
• Диапазон сечений: от 0,08 мм² до 4 мм²
• Диапазон AWG: от 28 до 12
• Ширина: 5,2 мм
• Тип монтажа: DIN-рейки NS 35/7,5 и NS 35/15
• Цвет: Зелено-желтый

Как использовать

Для установки клеммы защелкните ее на совместимой DIN-рейке NS 35/7,5 или NS 35/15 до характерного щелчка. Зачистите изоляцию с проводника на необходимую длину и вставьте провод в отверстие пружинного зажима, используя стандартную отвертку для активации механизма. Убедитесь, что провод вставлен полностью и пружина надежно зафиксировала его для обеспечения качественного электрического контакта.

Что учесть перед покупкой

• Убедитесь, что тип вашей DIN-рейки соответствует стандарту NS 35/7,5 или NS 35/15.
• Проверьте, соответствует ли сечение вашего провода диапазону 28-12 AWG.
• Учтите доступное пространство в шкафу, учитывая ширину клеммы 5,2 мм.

Рекомендации по использованию

Всегда следите за тем, чтобы сама DIN-рейка была надлежащим образом заземлена на главную шину защитного заземления шкафа для обеспечения правильного функционирования клеммы в качестве точки заземления.
