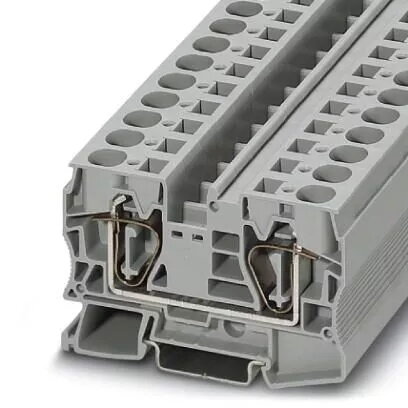

Клемма проходная Phoenix Contact 3036149, 2-проводная, серая

Phoenix Contact 3036149 — это профессиональная 2-проводная проходная клемма, предназначенная для создания надежных электрических соединений в промышленных условиях. Корпус серого цвета обеспечивает долговечность, а широкий диапазон сечений подключаемых проводников от 0,2 мм² до 25 мм² делает данную модель универсальным решением для различных задач. Клемма разработана для использования в шкафах управления и системах автоматизации, обеспечивая эффективную организацию проводки и стабильное соединение в ответственных электротехнических установках.

Преимущества

Данная клемма предлагает исключительную гибкость в рамках системы CLIPLINE complete, позволяя легко интегрировать её с различными аксессуарами. Наличие двойного функционального канала для перемычек предоставляет значительные эксплуатационные преимущества, позволяя выполнять как индивидуальное соединение цепей, так и уменьшение сечения при переходе на пружинные клеммы меньшего размера. Такая конструкция позволяет оптимизировать конфигурацию проводки, сохраняя при этом высокие стандарты электробезопасности и механической прочности.

Подходит для

• Промышленных шкафов управления
• Систем автоматизации и контроля
• Панелей распределения электроэнергии
• Электроустановок, требующих высокой токовой нагрузки

Когда устройство может не подойти

Данная клемма предназначена для установки на DIN-рейку и может не подойти для проектов, требующих прямого монтажа на шасси без использования адаптеров. Она разработана для профессионального электромонтажа и может быть избыточной для бытовой электроники или любительских проектов, где используются менее габаритные разъемы.

Основные технические характеристики

• Номинальное напряжение: 1000 В
• Номинальный ток: 76 А
• Метод подключения: Пружинный зажим
• Сечение проводника: от 0,2 мм² до 25 мм²
• Диапазон AWG: от 24 до 4
• Ширина: 12,2 мм
• Тип монтажа: DIN-рейки NS 35/7,5 и NS 35/15
• Цвет: Серый

Как использовать

Для установки защелкните клемму на стандартной DIN-рейке NS 35/7,5 или NS 35/15. Зачистите изоляцию с проводника на необходимую длину и вставьте провод в точку пружинного зажима. Пружинный механизм автоматически зафиксирует провод, обеспечивая виброустойчивое и надежное соединение. Для создания перемычек вставьте соответствующие аксессуары в двойной функциональный канал, чтобы объединить потенциалы соседних клемм.

Что учесть перед покупкой

• Убедитесь, что тип вашей DIN-рейки соответствует стандарту NS 35.
• Проверьте, соответствует ли сечение вашего кабеля диапазону от 0,2 мм² до 25 мм².
• Уточните, требуются ли дополнительные перемычки для вашей схемы.
• Убедитесь, что ширина клеммы 12,2 мм подходит для компоновки вашего клеммного ряда.

Рекомендации по использованию

Всегда отключайте питание перед выполнением любых работ по монтажу или обслуживанию. Используйте специализированный инструмент для зачистки проводов, чтобы не повредить жилы, и убедитесь, что провод полностью вставлен в пружинный зажим для обеспечения качественного электрического контакта.
