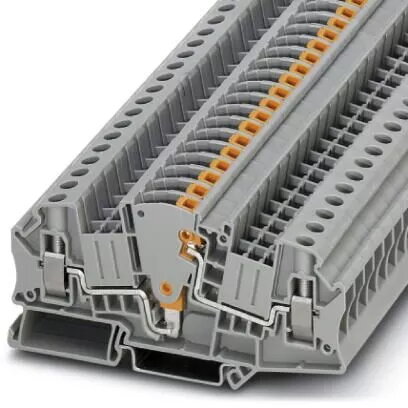

Клемма измерительная Phoenix Contact UTME 6, серая

Phoenix Contact UTME 6 — это профессиональный размыкаемый клеммный блок, специально разработанный для цепей измерительных трансформаторов тока. Этот серый клеммный блок обеспечивает надежное электрическое соединение и безопасное техническое обслуживание в промышленных системах управления. Прочная конструкция гарантирует надежный монтаж и эффективное управление сигналами, что делает его важным компонентом для электротехники и автоматизации.

Преимущества

Данный клеммный блок отличается компактным дизайном, который экономит место в шкафах управления, сохраняя при этом высокую функциональность. Устройство оснащено шестью функциональными пазами и совместимо с широким спектром гибких аксессуаров, что позволяет выполнять разнообразные конфигурации. Блок прост в эксплуатации, а нанесенные на корпус символы переключения обеспечивают четкую идентификацию состояния. Винтовой метод подключения обеспечивает стабильный контакт, а надежная фиксация в конечных положениях повышает безопасность при обслуживании.

Подходит для

• Цепей измерительных трансформаторов тока
• Промышленных систем управления
• Проектов в области электротехники и автоматизации
• Задач, требующих частого размыкания цепей и тестирования

Когда устройство может не подойти

Этот клеммный блок оптимизирован для работы с трансформаторами тока и может быть избыточным для стандартных задач распределения питания, где достаточно обычных проходных клемм. Он также не предназначен для эксплуатации в условиях, превышающих указанные номинальные значения напряжения и тока.

Основные технические характеристики

• Номинальное напряжение: 500 В
• Номинальный ток: 30 А
• Метод подключения: Винтовое соединение
• Сечение провода: от 0,2 мм² до 10 мм²
• Диапазон AWG: 24–8
• Размеры: длина 100,8 мм, ширина 8,2 мм
• Монтаж: на DIN-рейки NS 35/7,5 и NS 35/15

Как использовать

UTME 6 предназначен для установки на стандартные DIN-рейки NS 35. Для монтажа защелкните клеммный блок на рейке до щелчка. Подключите провода с помощью встроенных винтовых зажимов, убедившись, что проводники зачищены на нужную длину и затянуты с рекомендованным моментом. Используйте функцию размыкания для безопасной изоляции цепей во время тестирования или обслуживания, следуя маркировке на корпусе.

Что учесть перед покупкой

• Убедитесь, что тип DIN-рейки соответствует стандарту NS 35
• Проверьте, соответствует ли сечение вашего провода диапазону от 0,2 мм² до 10 мм²
• Убедитесь, что номинальный ток 30 А соответствует требованиям вашей цепи
• Учтите ширину блока 8,2 мм при планировании свободного места в шкафу

Рекомендации по использованию

Всегда отключайте питание перед проведением любых работ по техническому обслуживанию или переключению клеммного блока, чтобы предотвратить риск поражения электрическим током. Используйте подходящий инструмент для затяжки винтов, чтобы обеспечить целостность соединения.
