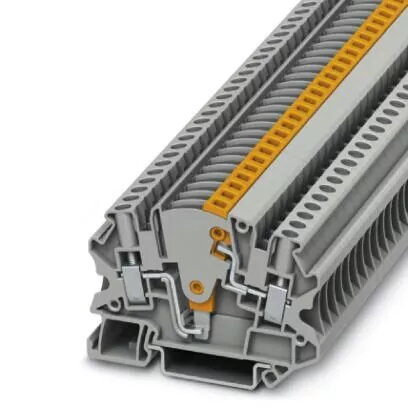

Клеммная колодка Phoenix Contact UTME 4, 2-позиционная, серая

Phoenix Contact UTME 4 — это высококачественный клеммный блок с функцией разъединения, специально разработанный для цепей измерительных трансформаторов тока. Этот 2-позиционный компонент серого цвета обеспечивает надежное и безопасное соединение в промышленных шкафах управления и системах автоматизации. Прочная конструкция гарантирует стабильную передачу сигналов и эффективную организацию проводки, соответствуя профессиональным стандартам электромонтажа и технического обслуживания.

Преимущества

Клеммный блок отличается компактным дизайном, что позволяет максимально эффективно использовать пространство внутри электротехнических шкафов и размещать больше соединений на ограниченной площади. Винтовой метод подключения обеспечивает надежный контакт, устойчивый к вибрациям, что гарантирует долговечность эксплуатации в сложных промышленных условиях. Встроенная функция разъединения позволяет безопасно проводить тестирование и обслуживание цепей трансформаторов тока без необходимости демонтажа постоянной проводки.

Подходит для

• Управления цепями измерительных трансформаторов тока
• Монтажа промышленных шкафов управления
• Систем автоматизации и управления процессами
• Установок распределения и мониторинга электроэнергии

Когда может не подойти

Данный клеммный блок спроектирован специально для цепей трансформаторов тока и может не подходить для силовых цепей, требующих использования проводов большего сечения или других типов соединений. Устройство также не предназначено для эксплуатации в условиях, превышающих указанные номинальные значения напряжения и тока.

Основные технические характеристики

• Номинальное напряжение: 500 В
• Номинальный ток: 28 А
• Метод подключения: Винтовой зажим
• Сечение провода: от 0,14 мм² до 6 мм²
• Диапазон AWG: 26–10
• Ширина: 6,2 мм
• Длина: 66 мм
• Монтаж: на DIN-рейку NS 35/7,5 и NS 35/15

Как использовать

Для установки UTME 4 закрепите клеммный блок на стандартной DIN-рейке NS 35/7,5 или NS 35/15. Зачистите изоляцию с проводов на необходимую длину и вставьте их в винтовые клеммы. Затяните винты с требуемым моментом для обеспечения надежного электрического контакта. Для проведения испытаний используйте встроенный механизм разъединения, чтобы безопасно изолировать цепь перед выполнением измерений или технического обслуживания.

Что учесть перед покупкой

• Убедитесь, что сечение вашего провода находится в диапазоне от 0,14 мм² до 6 мм².
• Проверьте совместимость вашей DIN-рейки со стандартом NS 35.
• Убедитесь, что ширина 6,2 мм подходит для компоновки вашего клеммного ряда.
• Проверьте, соответствуют ли номинальные параметры 500 В и 28 А требованиям вашей электрической цепи.

Рекомендации по использованию

Всегда отключайте питание перед выполнением любых работ по подключению или обслуживанию клеммного блока. Используйте подходящий инструмент для затяжки винтов, чтобы предотвратить повреждение клеммы или проводника.
