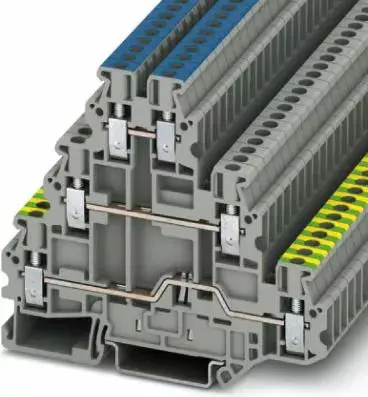

Трехуровневая клемма Phoenix Contact UT 2,5-PE/L/N, 0,14-4 мм², серая

Phoenix Contact UT 2,5-PE/L/N представляет собой высококачественную трехъярусную клемму, разработанную для эффективного монтажа в промышленных распределительных шкафах. Этот модульный компонент позволяет одновременно подключать защитный проводник (PE), фазу (L) и нейтраль (N) в одном компактном корпусе. Клемма предназначена для установки на стандартные DIN-рейки и обеспечивает надежное электрическое соединение в сложных системах автоматизации, где критически важна экономия места.

Преимущества

Основным преимуществом данной трехъярусной клеммы является ее способность значительно экономить пространство, уменьшая площадь, необходимую для разводки многожильных кабелей. Интеграция трех уровней подключения в одном корпусе шириной 5,2 мм позволяет оптимизировать компоновку шкафа и улучшить организацию проводки. Надежная технология винтового соединения гарантирует высокое контактное давление и стабильность работы даже в сложных промышленных условиях. Четкое функциональное разделение уровней PE, L и N упрощает процесс монтажа и технического обслуживания, снижая риск ошибок при подключении.

Подходит для

• Панелей управления промышленной автоматизацией
• Систем распределения электроэнергии
• Сложного монтажа электрооборудования машин
• Применений, требующих высокой плотности размещения клемм

Данная клемма может не подойти для систем, где требуются токовые нагрузки, превышающие 19 А, или напряжение выше 500 В. Кроме того, она не предназначена для сред, где технические требования проекта строго предписывают использование других технологий подключения, таких как пружинные или push-in зажимы.

Основные технические характеристики

• Тип соединения: Винтовое
• Диапазон сечений проводников: от 0,14 мм² до 4 мм²
• Диапазон AWG: от 26 до 12
• Номинальное напряжение: 500 В
• Номинальный ток: 19 А
• Ширина: 5,2 мм
• Тип монтажа: DIN-рейки NS 35/7,5 и NS 35/15
• Длина зачистки изоляции: 9 мм

Для использования установите клемму на совместимую DIN-рейку NS 35. Зачистите изоляцию с проводов на длину 9 мм. Вставьте проводники в соответствующие винтовые зажимы для уровней PE, L и N и затяните винты до необходимого усилия для обеспечения надежного контакта. Убедитесь, что суммарный ток не превышает номинальные характеристики устройства.

Что учесть перед покупкой

• Убедитесь, что сечение вашего проводника находится в диапазоне от 0,14 до 4 мм².
• Проверьте соответствие вашей DIN-рейки стандарту NS 35.
• Убедитесь, что требования к напряжению и току вашей системы не превышают 500 В и 19 А.
• Оцените наличие свободного места для установки клеммы шириной 5,2 мм.

Рекомендации по использованию: Всегда используйте подходящий инструмент для затяжки винтов, чтобы предотвратить повреждение корпуса клеммы. Регулярно проверяйте надежность соединений в ходе планового технического обслуживания для поддержания оптимальной производительности системы.
