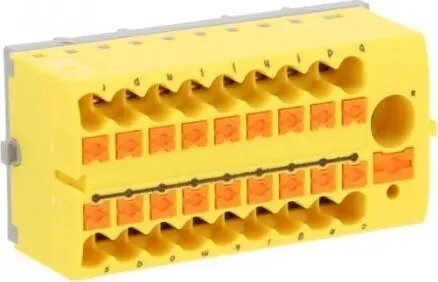

Распределительный блок Phoenix Contact PTFIX 6/18X2,5-NS35 YE

Phoenix Contact PTFIX 6/18X2,5-NS35 YE — это профессиональный блок распределения питания, разработанный для эффективного распределения электроэнергии в шкафах управления. Данный компактный компонент обеспечивает надежное соединение проводов в промышленных условиях, гарантируя организованность и безопасность электрических установок. Блок предназначен для монтажа на стандартные DIN-рейки NS35 и легко интегрируется в различные системы автоматизации и управления, предоставляя надежное решение для современной электротехнической инфраструктуры.

Преимущества

Данный распределительный блок обеспечивает значительную экономию времени благодаря готовым к установке модулям, которые исключают необходимость ручной перемычки, что позволяет сократить время монтажа до 80 процентов. Встроенная технология прямого подключения Push-in позволяет устанавливать проводники без использования инструментов, что дополнительно ускоряет процесс сборки. Компактная конструкция обеспечивает экономию места на DIN-рейке до 50 процентов за счет поперечного монтажа. Кроме того, желтый цвет корпуса помогает поддерживать четкую идентификацию проводки, а гибкие варианты монтажа позволяют устанавливать блок на DIN-рейку, напрямую или с помощью клеевых креплений.

Подходит для

• Монтажа шкафов управления промышленного назначения
• Систем автоматизации и контроля
• Распределения питания в электрических щитах
• Модульных электрических установок

Данный распределительный блок может не подойти для задач, требующих сечения проводов более 4 мм², или для сред, где номинальное напряжение превышает 690 В. Он также не предназначен для работы с силой тока, превышающей 24 А на блок.

Основные технические характеристики

• Номинальное напряжение: 690 В
• Номинальный ток: 24 А
• Метод подключения: Push-in (пружинный зажим)
• Количество соединений: 19
• Диапазон сечений: от 0,14 мм² до 4 мм²
• Диапазон AWG: от 26 до 12
• Тип монтажа: DIN-рейка NS 35/7,5, NS 35/15
• Ширина: 28,6 мм
• Глубина: 58,1 мм
• Цвет: Желтый

Как использовать

Для использования распределительного блока закрепите его на стандартной DIN-рейке NS35. Вставьте зачищенные проводники непосредственно в точки подключения Push-in без использования инструментов. Если требуется дополнительная емкость, блоки можно соединять друг с другом через шахту для проводников с помощью совместимых вставных перемычек. Убедитесь, что сечение провода находится в указанном диапазоне от 0,14 мм² до 4 мм² для обеспечения надежного соединения.

Что учесть перед покупкой

• Убедитесь, что номинальный ток 24 А соответствует требованиям вашей цепи.
• Проверьте, совместима ли DIN-рейка в вашем шкафу со стандартами NS 35/7,5 или NS 35/15.
• Убедитесь, что используемые сечения проводов соответствуют диапазону 26-12 AWG.
• Подтвердите, что желтая цветовая маркировка соответствует вашим стандартам идентификации проводки.

Рекомендации по использованию

Для обеспечения оптимальной производительности и безопасности всегда следите за тем, чтобы проводники были зачищены на необходимую длину перед вставкой. Регулярно проверяйте соединения в условиях повышенной вибрации для поддержания целостности системы.
