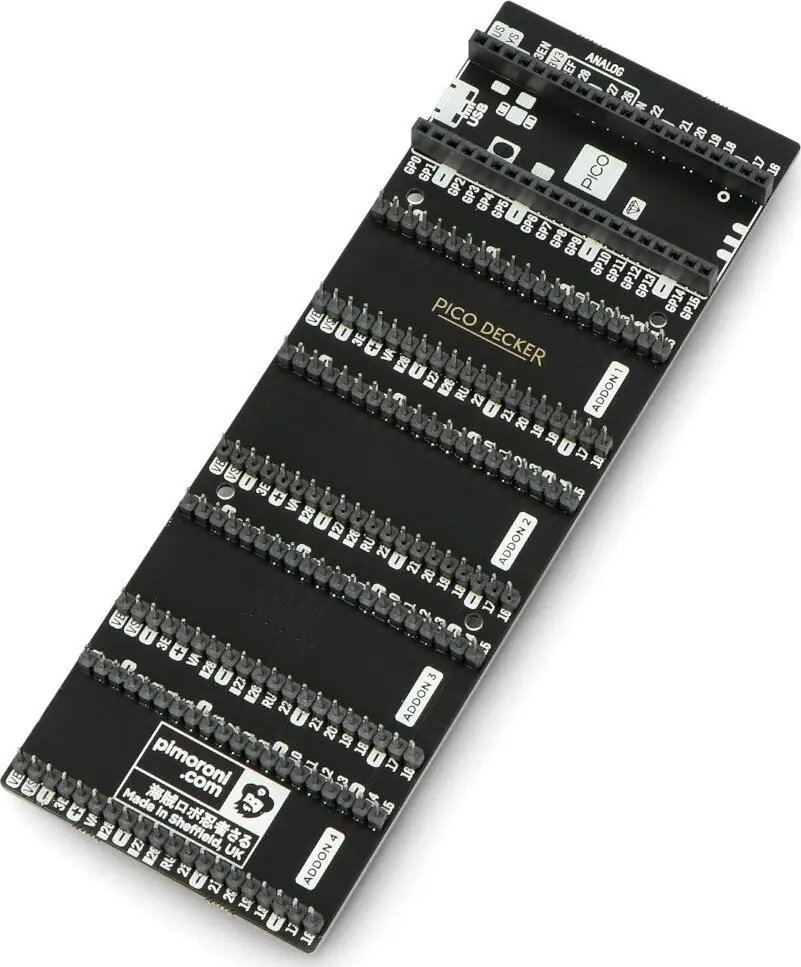

PIMORONI Pico Decker — четырёхканальный расширитель выводов для Raspberry Pi Pico

Pлата расширения PIMORONI Pico Decker предназначена для упрощения доступа к выводам Raspberry Pi Pico. Она выводит контакты Pico в компактной конфигурации из четырёх групп, что облегчает подключение к макетной плате, заголовкам и периферийным модулям. Такое разделение упрощает прототипирование, аппаратное тестирование и создание компактных встроенных проектов, где требуется организованный доступ к контактам.

Преимущества

Pico Decker уменьшает путаницу проводов и ускоряет сборку прототипов за счёт группировки контактов по функциональным блокам. Четырёхгрупповая компоновка позволяет логично отделять питание, землю, цифровые и аналоговые сигналы при сохранении полного набора выводов Pico. Компактный размер и стандартный шаг контактов упрощают подключение к макетной плате и заголовкам без доработок платы Pico. Это обеспечивает удобную и воспроизводимую развёртку проводки при отладке и при малосерийных проектах.

Подходит для

• Прототипирования на макетной плате с Raspberry Pi Pico
• Аппаратного тестирования и вывода сигналов
• Компактных встроенных устройств, требующих удобного доступа к выводам
• Образовательных наборов и разработческих проектов

Ключевые характеристики

• Форм-фактор: компактная плата-брейкаут для Raspberry Pi Pico
• Доступ к выводам: четыре сгруппированных секции для удобного подключения I/O
• Конфигурация: четырёхслойное разбиение групп для разделения сигналов
• Совместимость: соответствует выводам и шагу контактов Pico для прямого монтажа и использования с макетной платой
• Назначение: прототипирование, тестирование и небольшие встроенные проекты

Как использовать

Совместите Pico Decker с Raspberry Pi Pico так, чтобы контакты плат совпадали, и установите Pico непосредственно или через совместимые контактные разъёмы. Используйте четыре группы разъёмов для развода сигналов на макетную плату, датчики, исполнительные устройства или измерительные приборы. Размещайте питание и землю в отдельных группах, чтобы снизить помехи, и маркируйте проводку при многосигнальном тестировании для упрощения отладки. Плата только реорганизует доступ к существующим выводам Pico и не изменяет его работу.

Рекомендации по использованию

Для стабильной работы закрепите Pico и Pico Decker на макетной плате или ровной поверхности и избегайте длинных неизолированных перемычек для высокочастотных сигналов. При работе с аналоговыми входами или чувствительными датчиками сокращайте длину проводов и по возможности разделяйте силовые и сигнальные линии, чтобы уменьшить уровень электрических помех.
