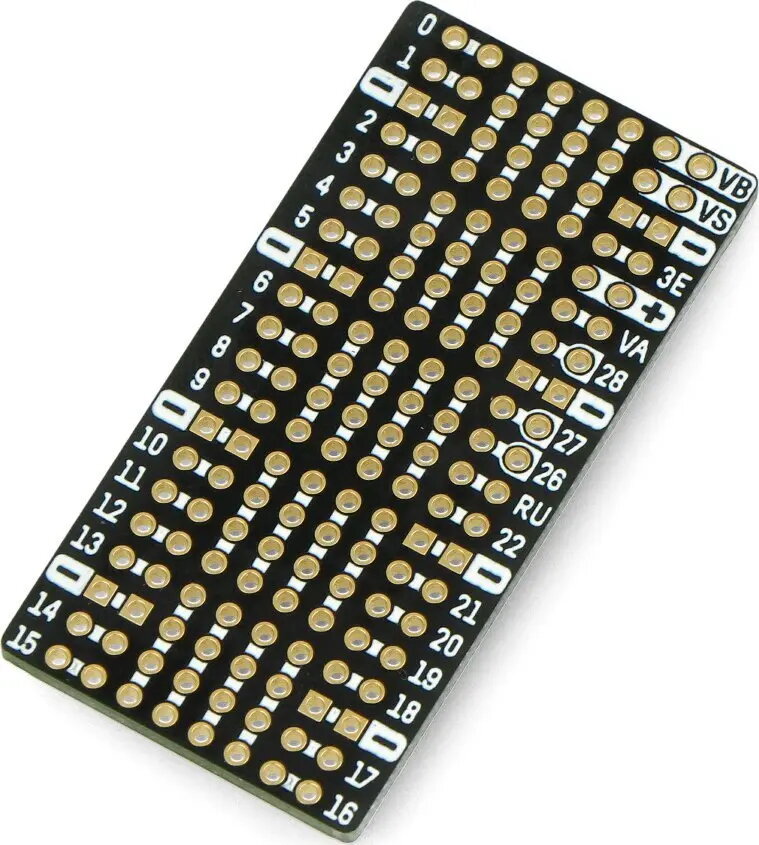

Плата прототипирования PIMORONI Pico Proto для Raspberry Pi Pico

Pлата PIMORONI Pico Proto для Raspberry Pi Pico — компактная макетная плата, предназначенная для использования с микроконтроллером Raspberry Pi Pico. Она включает зону макетирования в стиле breadboard и выводы, совпадающие с расположением GPIO у Pico, что позволяет быстро и без пайки проверять схемы, подключать компоненты и проводить аппаратные итерации.

Преимущества

Pico Proto ускоряет настройку прототипа благодаря готовой поверхности макетирования, точно соответствующей выводам Pico, что уменьшает ошибки при разводке. Breadboard-стиль контактных площадок позволяет временно размещать компоненты и провода без пайки, а выведенные контакты упрощают подключение сенсоров, светодиодов и переключателей. Небольшой размер сохраняет компактность проекта и облегчает работу в ограниченных пространствах.

Подходит для

• Быстрой отладки и создания прототипов схем с Raspberry Pi Pico
• Образовательных занятий и лабораторных работ по микроконтроллерам
• Хобби‑проектов, интеграции датчиков и небольших автоматизаций
• Проверки подключений перед окончательной пайкой на постоянную плату

Ключевые характеристики

• Форма: компактная макетная плата, согласованная с расположением контактов Raspberry Pi Pico
• Зона макетирования: площадки breadboard‑типа для установок компонентов и соединительных проводов
• Совместимость контактов: выводы, соответствующие GPIO и силовым контактам Pico
• Доступность подключений: площадки и разъёмы для доступа к входам/выходам, питанию и общему проводу
• Материал: печатная плата, подходящая как для временных подключений, так и для последующей пайки

Как использовать

Установите Raspberry Pi Pico на плату так, чтобы его контакты совпали с контактными площадками. Для сборки и тестирования подключайте провода и выводы компонентов к зоне макетирования. Для временных соединений используйте перемычки или штыревые провода; для стабильных решений выполните пайку выводов или компонентов на площадки. Перед подачей питания проверьте корректность соединений питания и земли, затем протестируйте линии ввода/вывода с помощью простых примеров кода.

Рекомендации по применению

Применяйте плату для поэтапной разработки: сначала проверяйте схемы без пайки, затем переносите проверенные узлы на постоянную плату. Следите за правильным подключением шин питания и соблюдайте допустимые уровни напряжения для подключаемых датчиков и периферии. В образовательных проектах используйте пошаговые схемы подключения и простые примеры кода для безопасного обучения.
