Промышленный 2-портовый медиаконвертер PLANET IP30 синий IEEE стандарты

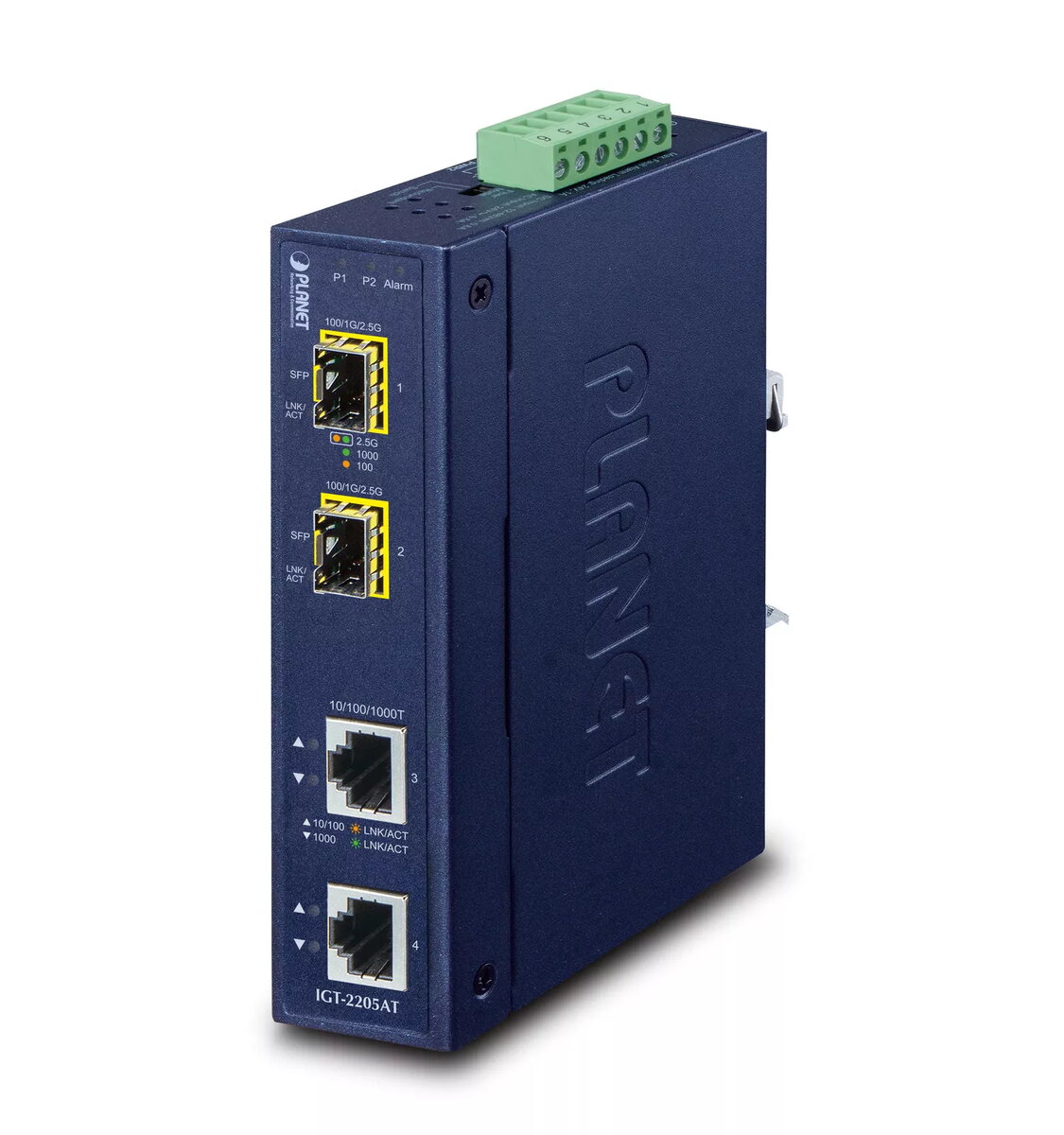

PLANET IGT-2205AT — промышленный гигабитный медиа-конвертер для расширения Ethernet-сетей в жестких условиях эксплуатации. В металлическом корпусе IP30 устройство имеет два медных порта 10/100/1000BASE-T RJ45, два SFP-слота (100/1000/2500BASE-X), резервные входы питания и встроенный источник питания, поддерживающий 12–48В DC или 24В AC. Диапазон рабочих температур составляет от -40 до 75 °C; возможна установка на DIN-рейку или на стену.

Преимущества

IGT-2205AT обеспечивает неблокирующую передачу на проводной скорости и гибкие опции оптического uplink — совместимость с 100BASE-FX, 1000BASE-X и 2500BASE-X SFP-модулями. Прочный металлический корпус IP30 повышает устойчивость к электромагнитным помехам и электрическим выбросам. Наличие двух входов питания обеспечивает резервирование, а широкий диапазон входного напряжения повышает доступность. Встроенный DIP-переключатель позволяет выбрать режим 4-портового коммутатора или 2-портового оптического резервирования для быстрой смены канала.

Подходит для

• Удлинения гигабитных или Fast Ethernet-каналов по мульти- и одномодовому волокну
• Систем видеонаблюдения и безопасности в промышленной среде
• Фабричных сетей, распределительных узлов и шкафов управления движением
• Сред с широким температурным диапазоном и высоким уровнем помех

Ключевые характеристики

• Порты: 2 × 10/100/1000BASE-T RJ45, 2 × SFP (совместимость 100/1000/2500BASE-X)
• Рабочая температура: -40…75 °C
• Резервное питание: 2 входа DC; встроенный источник питания 12–48В DC или 24В AC
• Корпус: металлический IP30; монтаж на DIN-рейку или на стену
• Дистанция по волокну: мульти-мод до 300 м (Gigabit) / 2 км (Fast Ethernet); одно-мод до 20/40/80/120 км (Gigabit) и до 20/40/60 км (Fast Ethernet) в зависимости от SFP
• Режимы коммутатора: 4-портовый режим (store-and-forward) или 2-портовый режим оптического резервирования через DIP

Как использовать

Установите IGT-2205AT на DIN-рейку или закрепите на стене в корпусе. Вставьте SFP-модули, соответствующие типу волокна и требуемой дальности, подключите оптические и медные кабели к соответствующим портам. С помощью DIP-переключателя выберите режим работы — Ethernet switch (store-and-forward) или 2-портовое оптическое резервирование для автоматического восстановления канала. Подключите источники питания к обоим DC-входам или используйте совместимый AC-вход.

Рекомендации по использованию

Для надежных магистралей на большие расстояния подбирайте SFP-модули и тип волокна в соответствии с требуемой дальностью. Применяйте режим оптического резервирования при повышенных требованиях к доступности и подключайте питание к независимым источникам для обеспечения реального резервирования.
