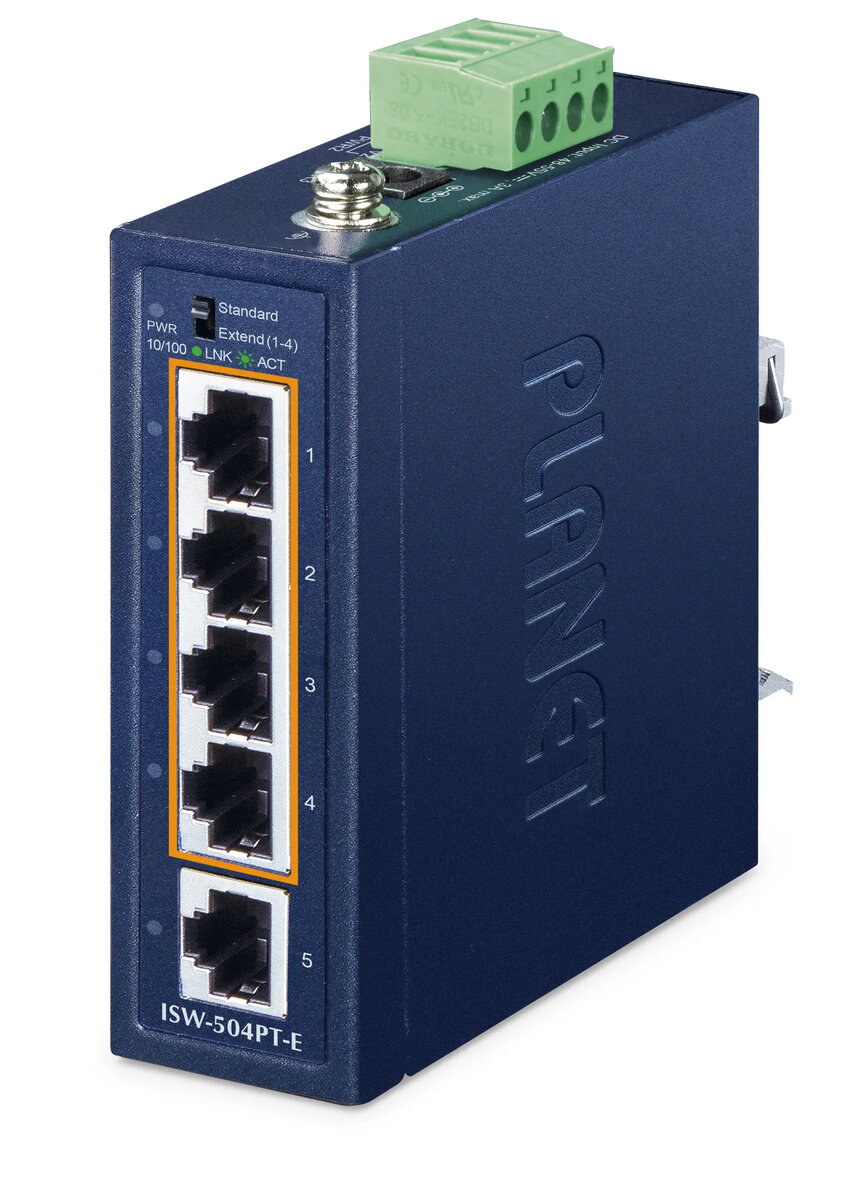

Коммутатор PLANET ISW-504PT-E компактный неуправляемый Fast Ethernet 10/100, синий

Коммутатор PLANET ISW-504PT-E — компактный неуправляемый Fast Ethernet-казатель с пятью портами 10/100 Мбит/с RJ-45 в синем корпусе. Четыре порта обеспечивают питание PoE+ по стандарту IEEE 802.3af/at, что позволяет передавать данные и питание по одному кабелю. Устройство разработано для простой установки «plug-and-play», имеет широкий диапазон рабочих температур и прочный металлический корпус IP40 с креплением на DIN-рейку или на стену.

Преимущества

Коммутатор сочетает поддержку PoE+ и компактный форм-фактор, что позволяет подключать IP-камеры, беспроводные точки доступа и другие устройства без отдельного источника питания. Режим Extend даёт возможность передачи питания и данных на расстояние до 250 м при сниженной скорости, что экономит расходы на прокладку кабеля. Реализованы энергосберегающие механизмы и поддержка IEEE 802.3az для сокращения энергопотребления. Трёхканальный вход питания и защита от обратной полярности повышают надёжность в промышленных условиях.

Подходит для

• Расширения локальной сети малого офиса или филиала без необходимости управляемых функций
• Систем видеонаблюдения и IP-камер, требующих питания PoE+
• Промышленных устройств и автоматизации в ограниченных по месту корпусах
• Пограничных AIoT/IIoT установок, где требуется простое и надежное соединение

Ключевые характеристики

• Тип портов: 5 x 10/100BASE-TX RJ-45 с авто-MDI/MDI-X
• PoE: 4 порта IEEE 802.3af/at PoE+ до 30 Вт на порт, общий бюджет 120 Вт
• Пропускная способность: неблокирующая архитектура, общая производительность до 1 Гбит/с
• Таблица MAC-адресов: 1K записей
• Энергоэффективность: поддержка IEEE 802.3az и функции автоэкономии питания
• Режимы работы: Standard (полноскоростной 10/100) и Extend (10 Мбит/с дуплекс с удлинённой PoE до 250 м)
• Корпус и крепление: металлический корпус IP40, крепление на DIN-рейку и стену
• Питание: широкий диапазон DC-входа с поддержкой трёх источников (48–55 В) и защитой от обратной полярности
• Эксплуатация: диапазон температур −40 … 75 °C, работа на высотах до 3000 м
• Физические параметры: компактный синий корпус, вес ок. 0.266 кг

Как использовать

Закрепите ISW-504PT-E на DIN-рейке или на стене в корпусе с ограниченным пространством. Подключите соответствующее питание 48–55 В DC к входам питания, соблюдая полярность. Подключите сетевые устройства к портам RJ-45; порты 1–4 автоматически обеспечивают PoE+ для совместимых устройств. Переключателем DIP выберите режим Standard для обычных соединений 100 м или Extend для удлинённых линий до 250 м при 10 Мбит/с. Настройка не требуется для базовой коммутации и PoE.

Рекомендации по использованию

Перед вводом в эксплуатацию проверьте суммарное энергопотребление подключаемых PD, чтобы оно не превышало общий PoE-бюджет 120 Вт; при необходимости задайте приоритет питания для ключевых устройств. Используйте кабель категории не ниже Cat5e для стабильной работы. В режиме Extend будьте готовы к 10 Мбит/с дуплексу — применяйте его для устройств, допускающих пониженную скорость. Для повышения доступности обеспечьте резервирование источников питания.
