Источник бесперебойного питания PowerWalker AS400 Card 6 Terminal

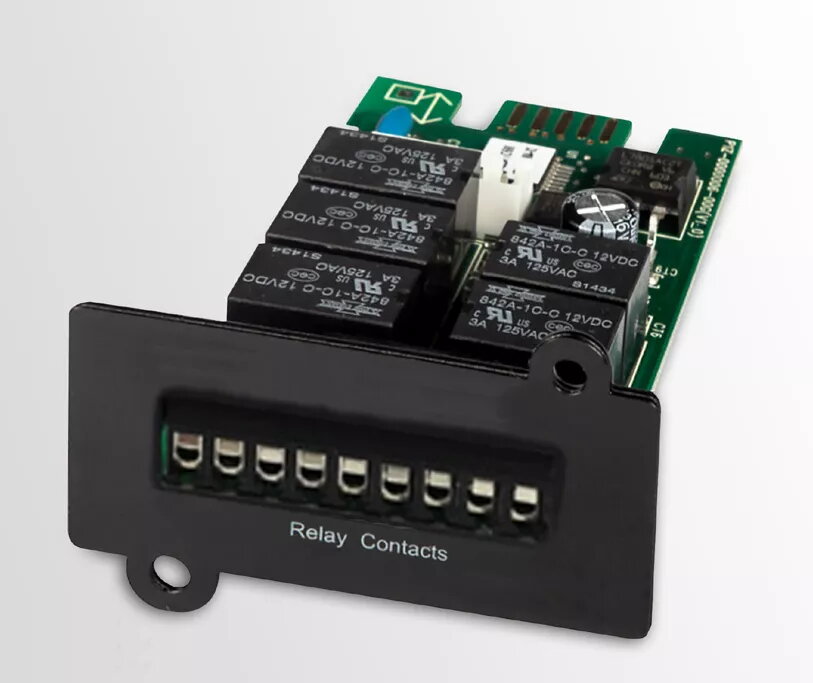

Модуль PowerWalker AS400 Card 6 Terminal — это аксессуар для совместимых источников бесперебойного питания PowerWalker серии AS400. Модуль предоставляет сухие контакты (dry contacts) для удалённого мониторинга и управляемого завершения работы UPS через внешние системы, такие как ПЛК, панели сигнализации или системы управления зданием. Карта передаёт дискретные состояния: отказ UPS, сигнал тревоги, отказ сети, байпас, низкий заряд батареи и UPS включён, а также позволяет удалённое отключение при наличии внешнего источника 12 В или 24 В постоянного тока.

Преимущества

AS/400 Card обеспечивает изолированные релейные выходы, упрощающие интеграцию с промышленным оборудованием и системами мониторинга. Наличие четких контактных сигналов для ключевых состояний UPS позволяет внешним контроллерам автоматически реагировать без сложных протоколов связи. Терминальное исполнение модуля облегчает проводку и последующее обслуживание в стойках сервера, сетевых шкафах и щитах управления.

Подходит для

• Интеграции с ПЛК и промышленными контрольными панелями
• Удалённого мониторинга UPS в серверных и сетевой инфраструктуре
• Организации автоматических или контролируемых сценариев завершения работы подключённого оборудования
• Подключения к системам сигнализации и BMS

Ключевые характеристики

• Тип интерфейса: сухие контакты реле через клеммные соединения
• Передаваемые сигналы: отказ UPS, тревога, отказ сети, байпас, низкая батарея, UPS включён
• Требование к управлению: внешний источник 12 В DC или 24 В DC для сигнала «высокий»
• Исполнение: карта с 6 клеммными соединениями для удобной проводки
• Совместимость: рассчитана на работу с выбранными моделями UPS PowerWalker серии AS400

Как использовать

Установите модуль AS/400 в отведённый слот интерфейса совместимого UPS PowerWalker AS400 в соответствии с инструкцией по безопасности и монтажу из руководства пользователя. Подключите выходы карты к входам внешнего контроллера, ПЛК или панели сигнализации согласно требуемой схеме сигналов. Обеспечьте внешний источник 12 В или 24 В DC там, где требуется высокий уровень для выполнения удалённого отключения. Проведите проверку проводки и функциональное тестирование, чтобы убедиться, что каждый контакт корректно отражает состояние UPS до ввода в эксплуатацию.

Рекомендации по применению

Следуйте схеме распиновки и электропроводке, указанной в руководстве пользователя UPS. Убедитесь, что внешний источник питания совместим по напряжению и защищён от перенапряжений. Для критичных систем безопасности проводите тесты сценариев отключения и реакции тревог в контролируемой среде перед внедрением.
