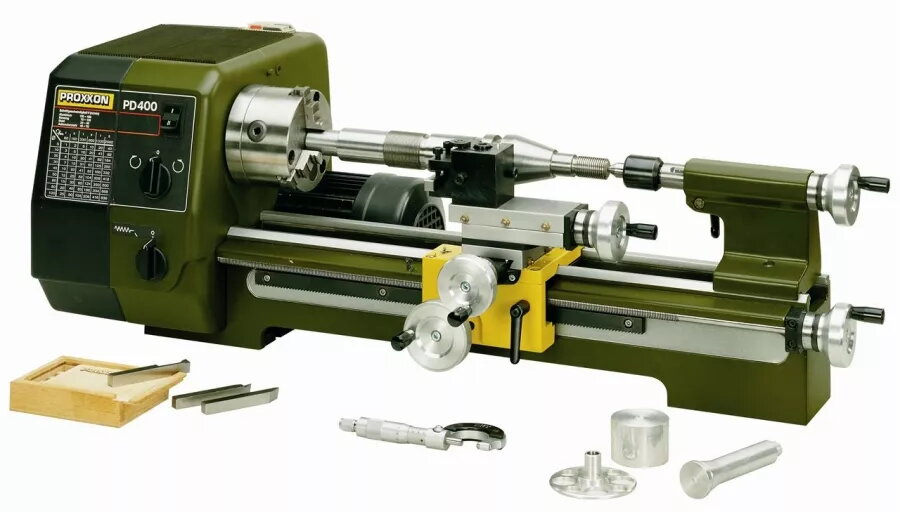

Токарный станок Proxxon PD 400 — рабочая область 400 × 900 × 300 мм

Настольный токарный станок Proxxon PD 400 — компактный и точный прибор для продольных и поперечных резов, точения конусов, нарезания наружной и внутренней резьбы, а также для фрезерования пазов. Подходит для обработки стали, цветных металлов, алюминия и сплавов. Ходовой узел выполнен в виде ребристой литой станинной конструкции с шлифованными и закалёнными направляющими. Станина имеет фрезерованную и резьбовую поверхность для крепления сверлильно-фрезерной головки PF 400; доступен широкий набор дополнительных принадлежностей.

Преимущества

Низкие погрешности при нагрузках достигаются за счёт увеличенного шпинделя на двух регулируемых конусных подшипниках и твёрдых направляющих. В комплект входит прецизионный трехкулачковый патрон диаметром 100 мм и тихий мощный двигатель 550 Вт. Две ремённые ступени обеспечивают шесть оборотов шпинделя для широкого диапазона скоростей. Встроенная коробка передач и набор сменных шестерён позволяют получать 19 метрических шагов резьбы и нарезать дюймовую резьбу. Точная подача ручными маховиками и активируемая авто-подача повышают управляемость и воспроизводимость операций.

Подходит для

• Точного токарного точения мелких и средних деталей
• Нарезания наружной и внутренней резьбы (метрической и дюймовой)
• Точения конусов и фрезерования пазов
• Обработки стали, цветных металлов, алюминия и сплавов
• Хобби-мастерских, прототипирования, ремонта и тоновой доводки

Ключевые характеристики

• Расстояние между центрами: 400 мм
• Ход поперечной каретки: 85 мм; над верхней кареткой: 116 мм; ширина верхней каретки: 52 мм, настраивается до 45°
• Проходное отверстие шпинделя: 20,5 мм; конус шпинделя: MT3; биение шпинделя (без патрона): 0,005 мм
• В комплекте патрон: 3-кулачковый, Ø 100 мм
• Скорости шпинделя (ремённый привод): ступень 1 — 80, 330, 1400 об/мин; ступень 2 — 160, 660, 2800 об/мин
• Двигатель: 550 Вт, низкий уровень шума
• Шкалы подачи: поперечная каретка/верхняя каретка — 0,025 мм/деление, 1 об = 1,0 мм; задняя бабка/ведущий шпиндель — 0,05 мм/деление, 1 об = 1,5 мм
• Скорости авто-подачи: 0,07 и 0,14 мм/об
• Резьбовая коробка: метрические шаги 0,2–3,0 мм (19 шагов); дюймовые: 10–48 TPI
• Ходовой винт: трапецеидальная (acme) 12 × 1,5
• Вращающийся центр: MT2; патрон задней бабки: ёмкость 10 мм, конус B12
• Цилиндр задней бабки: Ø 24 мм, ход 40 мм с делениями
• Габариты (прибл.): 900 × 400 × 300 мм (Д × Ш × В); вес прибл.: 45 кг
• Размер державки резца: 10 × 10 мм

Как использовать

Закрепите станок на прочной рабочей поверхности и при необходимости установите PF 400 на станину. Установите режущий инструмент в державку и закрепите заготовку в трёхкулачковом патроне или между центрами. Выберите требуемую скорость шпинделя ремённым переключением и при необходимости включите коробку передач для нарезания резьбы или активируйте авто-подачу для продольных переборок. Пользуйтесь маховиками с долевой шкалой для точных ручных подач и следуйте таблицам для выбора передач при нарезании резьбы. Перед точными операциями проверяйте биение шпинделя и выверку инструмента.

Рекомендации по эксплуатации

Используйте режущие пластины/инструменты размером 10 × 10 мм и подбирайте скорость резания и подачу в соответствии с обрабатываемым материалом. Регулярно смазывайте направляющие и ходовые винты, очищайте рабочую поверхность от стружки, проверяйте натяжение ремней и регулировку подшипников шпинделя для поддержания точности и срока службы.
