Мультикабель Q-LANTEC KMP5001 — 2× U/UTP Cat5e, 2× RG6 коаксиал, 2× оптоволокно G657A1, PVC, 500 м, серый

Мультимедийный многожильный кабель Q-LANTEC KMP5001 объединяет в одной серой ПВХ-оболочке на бухте 500 м два неэкранированных витых пары U/UTP категории Cat5e, два коаксиальных кабеля RG6 и две одномодовые оптические волокна G657A1. Компоновка предназначена для интегрированной передачи данных, телевизионного/спутникового сигнала и волоконно-оптических соединений в зданиях и кампусах, где важно сократить количество проложений и упростить монтаж.

Преимущества

Кабель позволяет уменьшить количество отдельных трасс, объединяя медные, коаксиальные и оптические линии в одной оболочке, что экономит время и место при прокладке. U/UTP Cat5e обеспечивает стандартное Ethernet-подключение для передачи данных и служебных сигналов, RG6 пригоден для аналогового и цифрового ТВ/спутника, а G657A1 — обеспечивает повышенную гибкость волокна при сильных изгибах. ПВХ-оболочка обеспечивает механическую защиту и удобство при монтаже.

Подходит для

• Структурированных кабельных систем в коммерческих и административных зданиях
• Совмещённых магистралей для данных, ТВ/спутника и оптики
• Установок в телекоммуникационных помещениях и вертикальных стояках с ограниченным пространством
• Подключений локальных сетей, IPTV и точек распределения на базе волокна

Ключевые характеристики

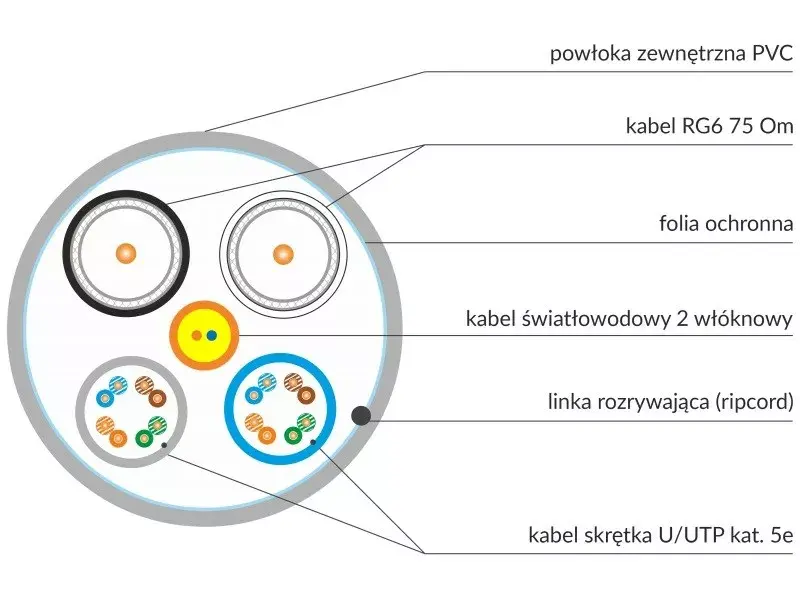

• Состав кабеля: 2 × U/UTP Cat5e витые пары, 2 × RG6 коаксиальных жилы, 2 × G657A1 одномодовые оптические волокна
• Материал оболочки: ПВХ
• Длина на бухте: 500 м
• Цвет: серый
• Тип волокна: одномодовое с повышенной стойкостью к изгибам (G657A1)
• Тип коаксиала: RG6 для ТВ и спутниковых сигналов
• Категория витых пар: Cat5e (без экрана)

Как использовать

Спланируйте трассы с учётом габаритов кабеля и надёжно закрепите бухту для контролируемой размотки при протяжке. Аккуратно снимите наружную ПВХ-оболочку, чтобы не повредить внутренние волокна и медные проводники. Подключайте витые пары Cat5e к разъёмам RJ45 или коммутационным панелям по стандартным схемам. Коаксиальные жилы RG6 подключайте с помощью F-типов или соответствующих спутниковых разъёмов, а волокна G657A1 обрабатывайте под одномодовые коннекторы или выполняйте сварку во фреймах распределения. Соблюдайте рекомендуемые радиусы изгиба, меры по снятию нагрузки и заземление при необходимости.

Рекомендации по применению

Соблюдайте минимальные радиусы изгиба для волокон и медных элементов, не допускайте превышения допустимой силы натяжения при протяжке. Используйте крепления и сохраняйте разделение от силовых кабелей для снижения наводок. Храните и транспортируйте бухту горизонтально, защищайте торцы волокон и коннекторы до окончания монтажа.
