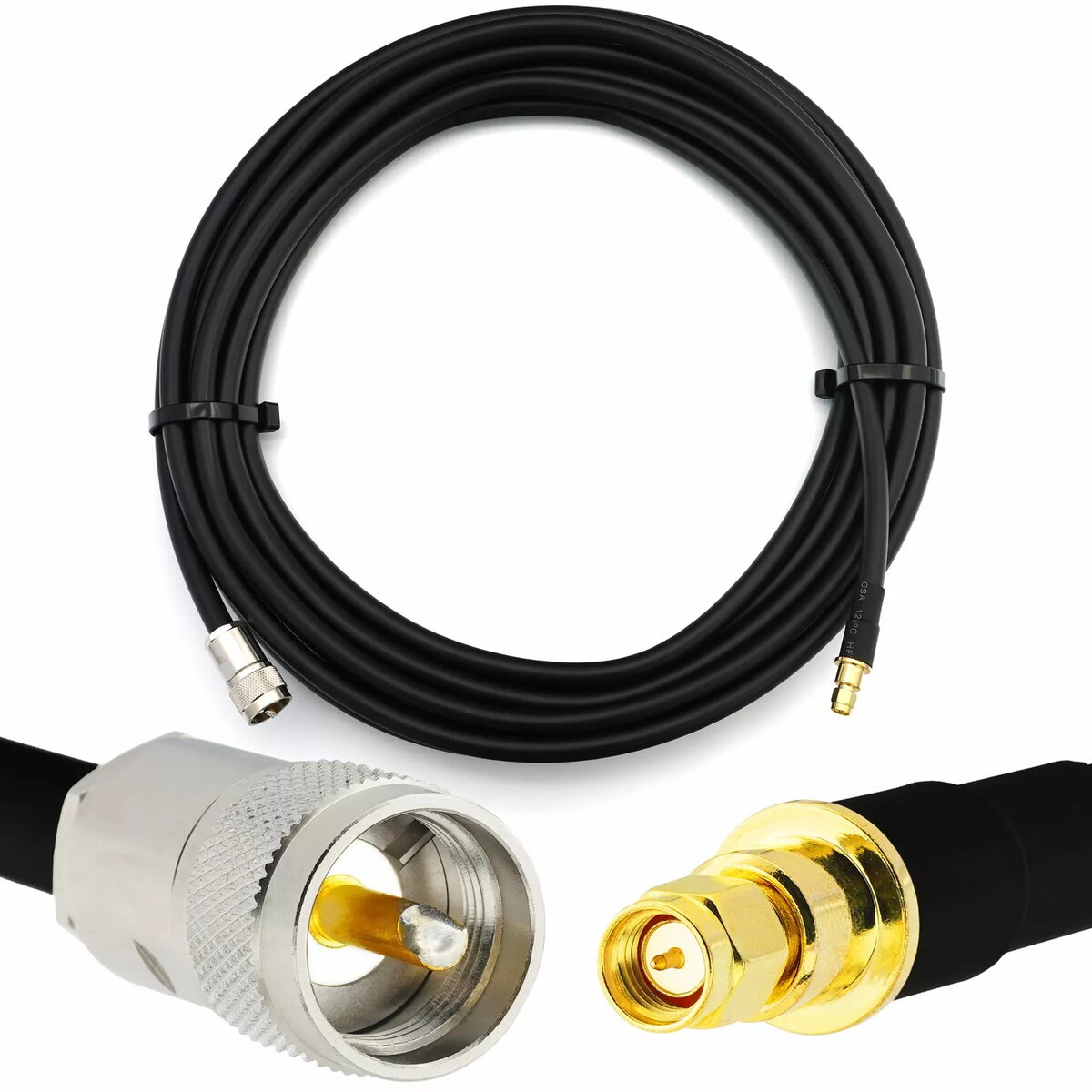

Коаксиальный кабель Rangeful HF400-SM-PL-10 — SMA male на PL259 UHF, 10 м, HF400, 50 Ω, цельная медь

Коаксиальный кабель Rangeful HF400-SM-PL-10 длиной 10 м предназначен для систем с волновым сопротивлением 50 Ω. С одной стороны кабель оснащён SMA male разъёмом, с другой — PL259 (UHF). Конструкция HF400 с цельно-медным центральным проводником обеспечивает стабильную передачу сигнала в диапазонах HF, VHF и UHF. Гибкий внешний покров и стандартные разъёмы подходят для радиолюбительских установок, подсоединения антенн и лабораторных измерительных цепей.

Преимущества

Цельномедные проводники уменьшают потери и обеспечивают надёжный электрический контакт по сравнению с комбинированными или лужёными решениями. Длина 10 м даёт достаточный запас для размещения трансивера и антенны без использования дополнительных удлинителей. Набор разъёмов SMA male и PL259 обеспечивает совместимость со многими радиоустройствами и измерительной аппаратурой. Волновое сопротивление 50 Ω соответствует требованиям большинства любительских и профессиональных RF-приложений.

Подходит для

• Соединения радиопередатчика с антенной или согласующим устройством
• Измерительных и лабораторных HF/VHF/UHF установок
• Соединения оборудования с интерфейсами SMA и PL259
• Полевых и переносных установок, где требуется гибкий кабель средней длины

Ключевые характеристики

• Длина: 10 м
• Волновое сопротивление: 50 Ω
• Тип кабеля: HF400 коаксиальный
• Проводники: цельная медь в центральном проводнике и медная оплётка
• Разъём A: SMA male
• Разъём B: PL259 (UHF)
• Диапазон применения: HF, VHF, UHF

Как использовать

Подключите SMA male к SMA female на трансивере, тюнере или адаптере, а PL259 — к соответствующему UHF female разъёму на антенне или радио. Убедитесь, что резьбовые соединения затянуты и контакты плотно прилегают. Прокладывайте кабель без резких изгибов и заломов, соблюдая минимальные радиусы изгиба для гибких коаксиалов. При использовании вне помещения рекомендуется герметизация разъёмов и защита мест крепления от влаги и коррозии.

Рекомендации по эксплуатации

Для снижения потерь держите длину кабеля минимально необходимой и избегайте сильной намотки при передаче на высокой мощности. Регулярно проверяйте разъёмы на наличие коррозии и механических повреждений; при признаках значительного износа замените кабель. Используйте механическое укрепление (strain relief) в местах подключения для снижения нагрузки на разъёмы.
