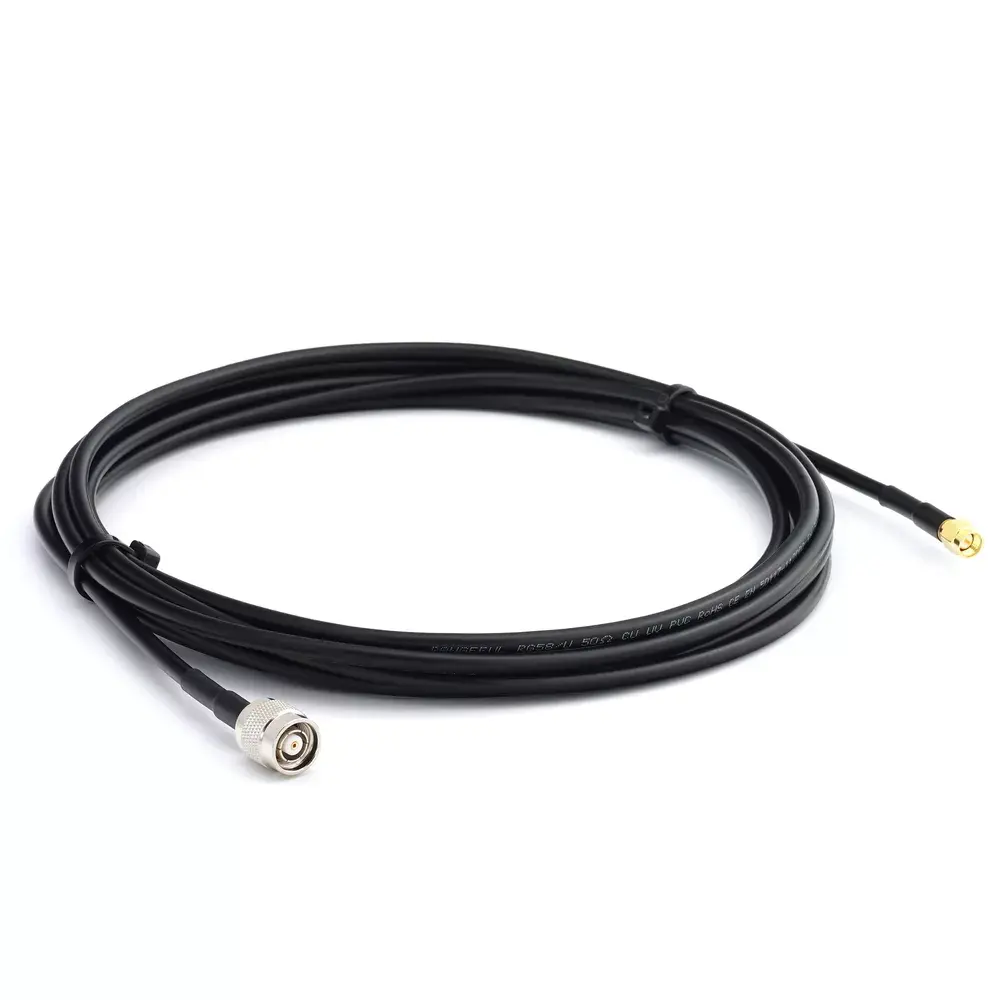

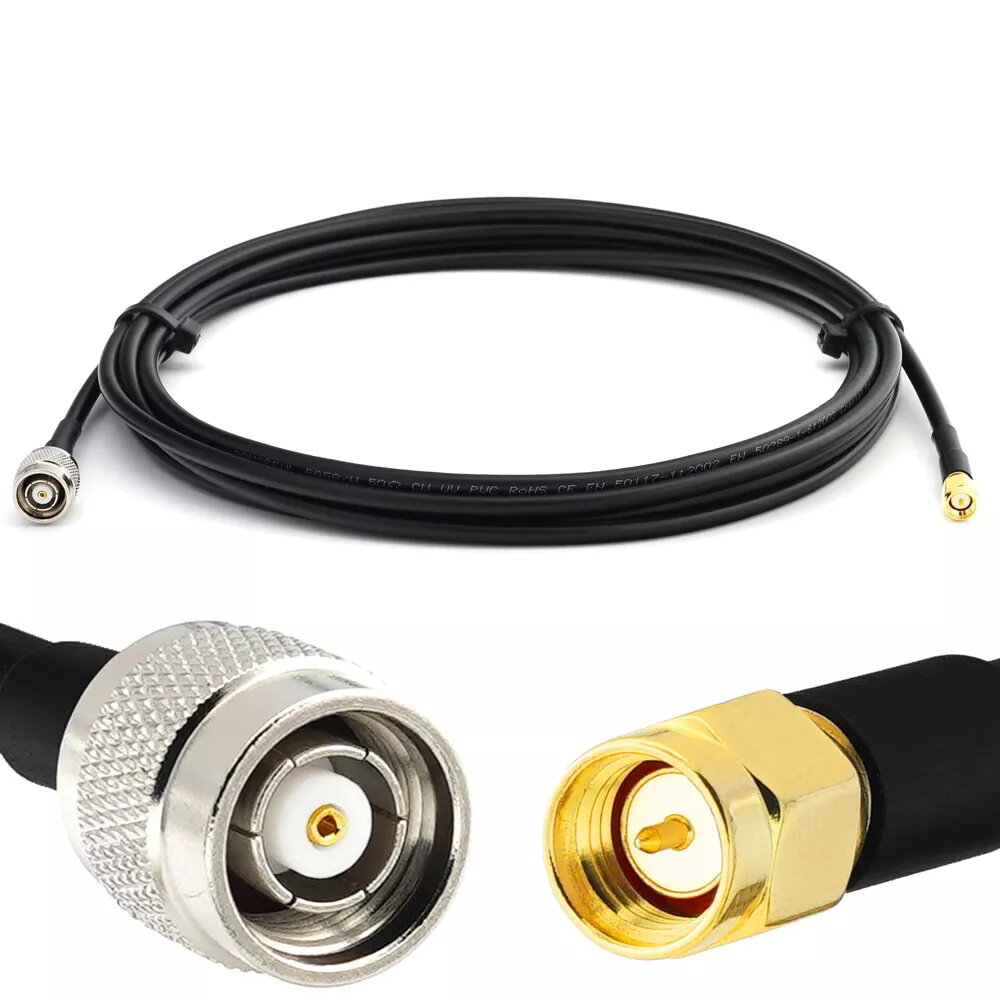

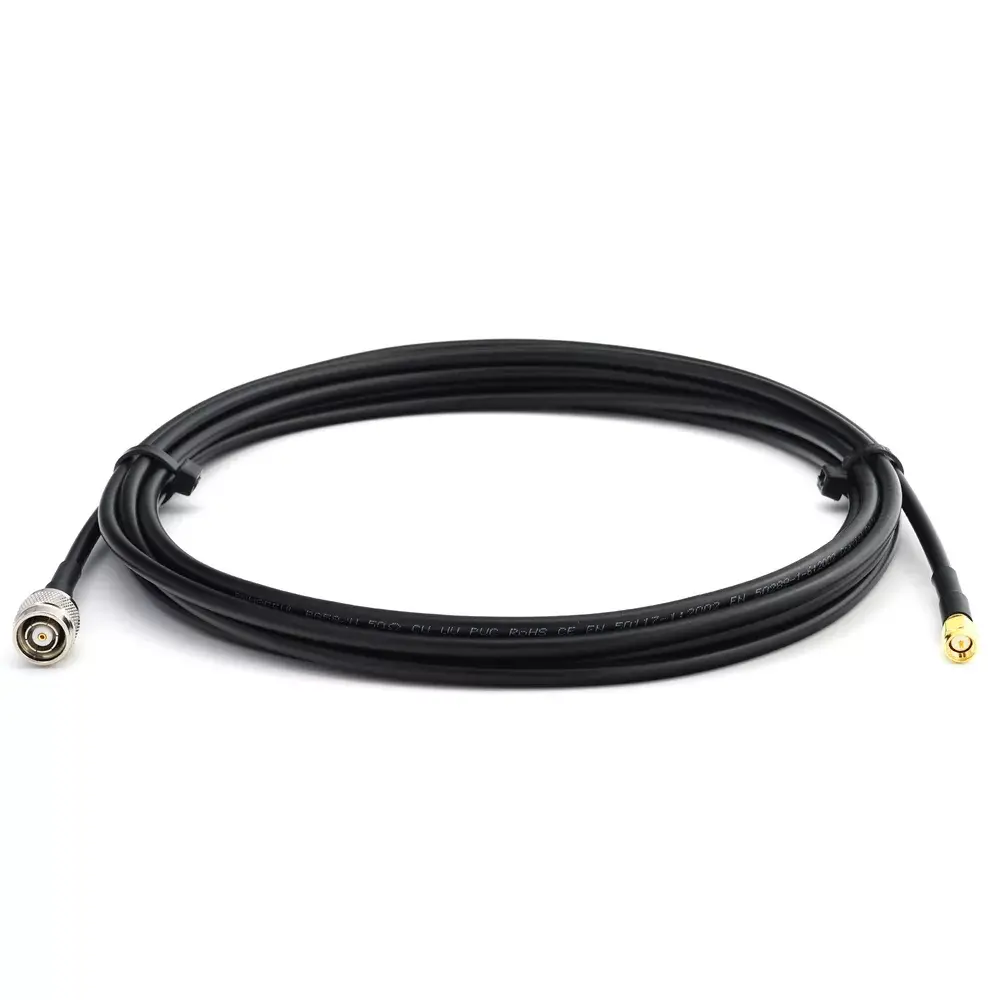

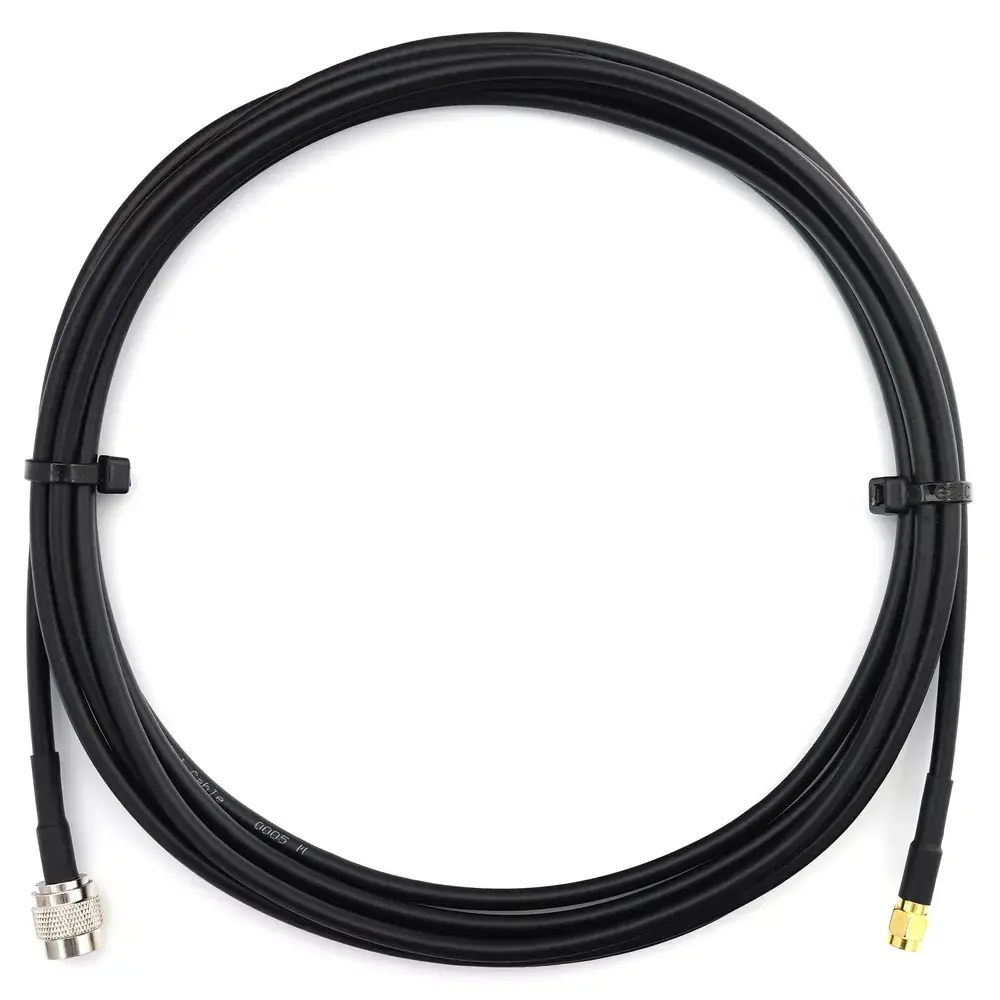

Коаксиальный кабель Rangeful RG58-RPTNCM-SM-20 50 Ω, SMA male — RP-TNC male, 20 м

Коаксиальный кабель Rangeful RG58-RPTNCM-SM-20 представляет собой гибкий 20-метровый кабель с волновым сопротивлением 50 Ω и соединителями SMA male на одном конце и RP-TNC male на другом. Кабель выполнен по типовой конструкции RG58, обеспечивающей передачу радиочастотного сигнала на большем расстоянии при сохранении гибкости для прокладки в лабораторных установках, стойках радиооборудования или антеннных системах. Сочетание разъемов SMA и RP-TNC обеспечивает совместимость с широким кругом трансиверов, репитеров и измерительных приборов.

Преимущества

Кабель поддерживает стабильное импедансное соответствие 50 Ω и имеет приемлемые потери на длине 20 м для множества приложений в VHF/UHF-диапазонах. Конструкция RG58 обеспечивает баланс между гибкостью и экранированием, что облегчает прокладку в ограниченном пространстве. Контакты разъемов обычно имеют покрытие, защищающее от коррозии и обеспечивающее надежный электрический контакт. Длина 20 м позволяет подключать отдаленное оборудование без дополнительных удлинителей и переходников, что снижает количество соединений и потенциальные точки потерь сигнала.

Подходит для

• Подключения антенн к радиопередатчикам и репитерам
• Измерительных и испытательных установок в лабораториях и мастерских
• Временных или стационарных RF-линий с интерфейсом SMA — RP-TNC
• Полевого оборудования и переносных радиосистем с соответствующими разъемами

Ключевые характеристики

• Тип кабеля: коаксиальный RG58-стиля
• Импеданс: 50 Ω
• Длина: 20 м

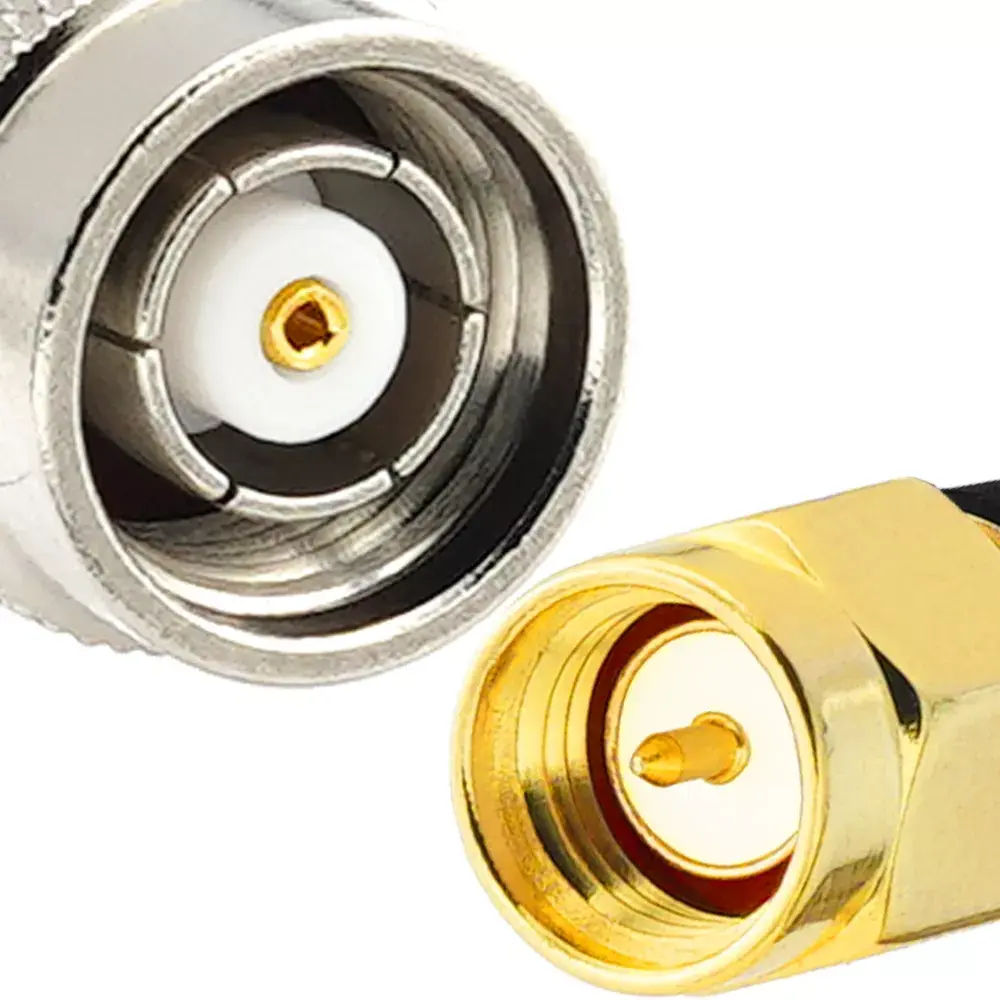

• Разъем A: SMA male
• Разъем B: RP-TNC male (реверсная полярность)
• Конструкция: гибкая оболочка, подходящая для внутренней прокладки
• Диапазон частот: типично VHF/UHF и низкие микроволновые диапазоны (зависит от системы)

Как использовать

Перед использованием осмотрите кабель и разъемы на предмет механических повреждений. Навинчивайте разъемы от руки до плотного прилегания и избегайте чрезмерного затягивания ключами, чтобы не повредить штыри и резьбу. Прокладывайте кабель без резких изгибов и старайтесь держать его подальше от силовых кабелей и источников сильных помех. При фиксированной прокладке закрепляйте кабель хомутами через равные промежутки, чтобы снизить нагрузку на разъемы. После монтажа рекомендуется проверить целостность и потери с помощью измерительного оборудования.

Рекомендации по использованию

Соблюдайте минимальный радиус изгиба кабеля, избегайте многократного сгибания в области разъемов и ограничьте воздействие влаги и агрессивных химикатов. При необходимости минимизации потерь на высоких частотах рассмотрите использование кабеля с меньшими потерями или сокращение длины линии. Регулярно проверяйте поверхности контактов и при необходимости очищайте их подходящим средством без абразивов.
