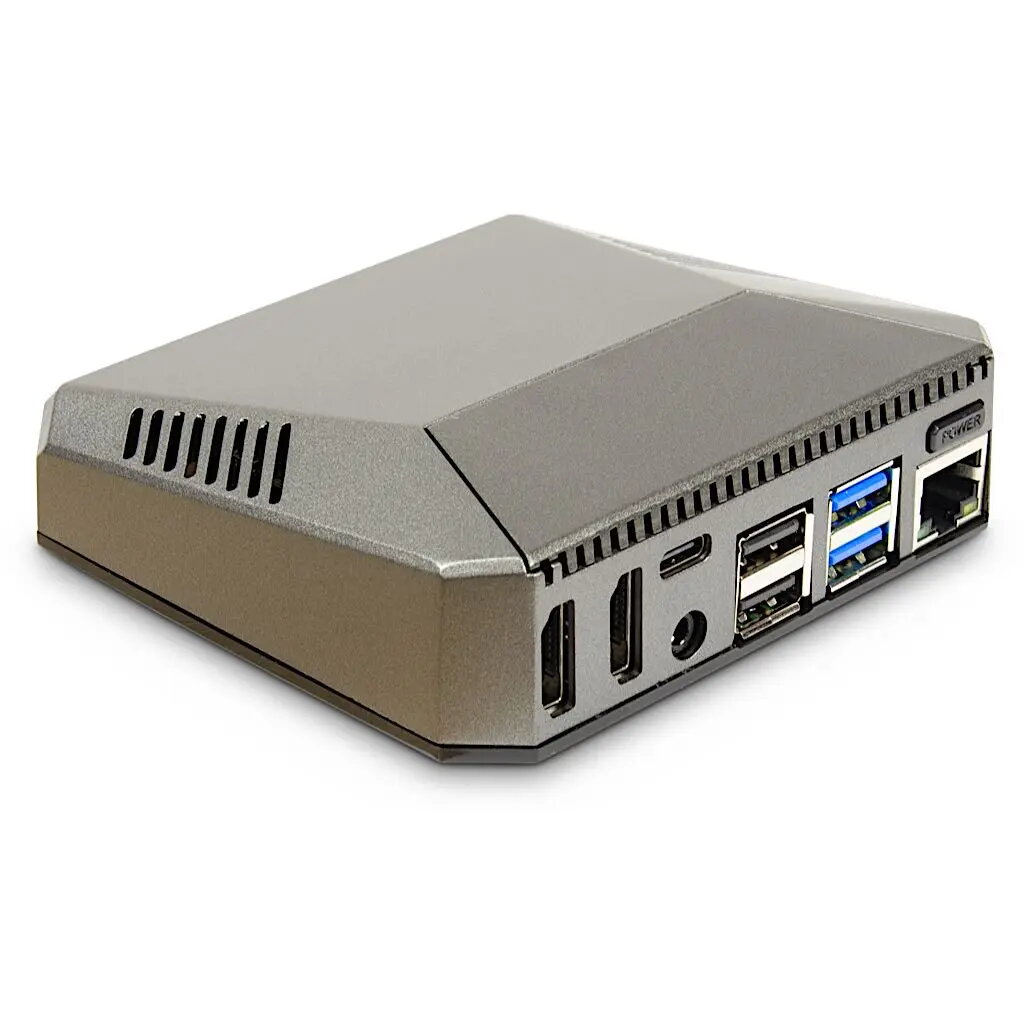

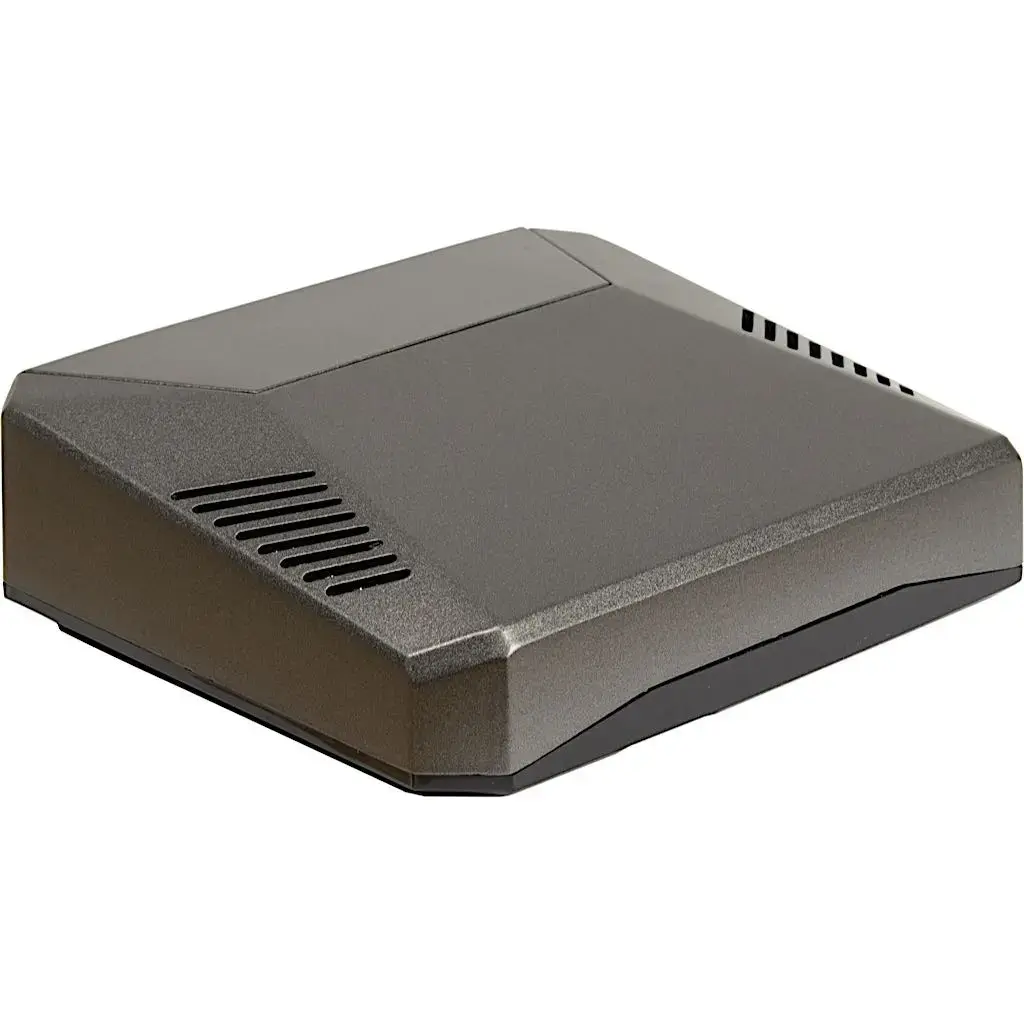

Корпус для Raspberry Pi от Raspberry, модель 88887361 — размеры 105×95×33 мм (серый)

Корпус Raspberry модель 88887361 — серый корпус размером 105×95×33 мм, предназначенный для размещения платы Raspberry Pi. Он обеспечивает механическую защиту, упорядоченное крепление и компактный размер, что подходит для прототипирования, учебных проектов и небольших встроенных применений, где требуется защищённый и аккуратно организованный модуль. Корпус упрощает размещение внешних разъёмов и обеспечивает доступ к GPIO при обеспечении эффективного отвода тепла.

Преимущества

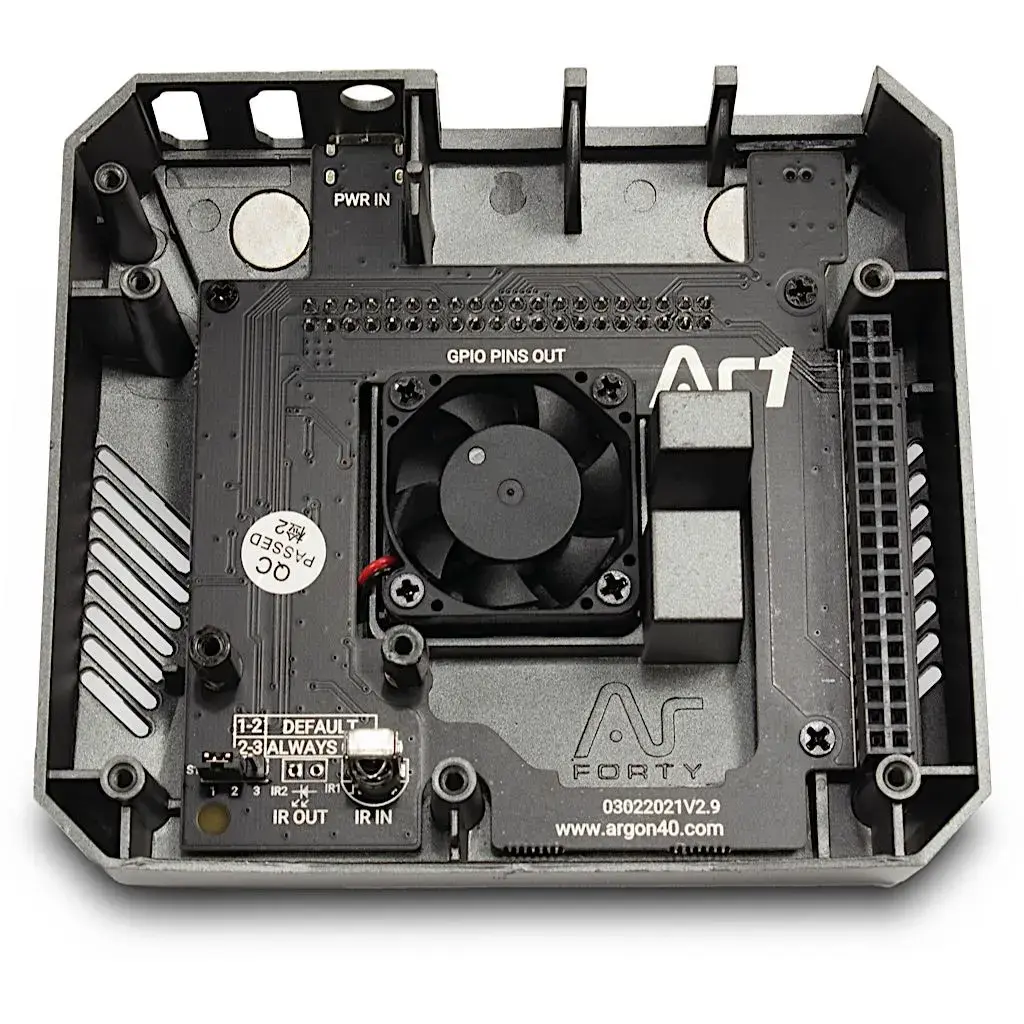

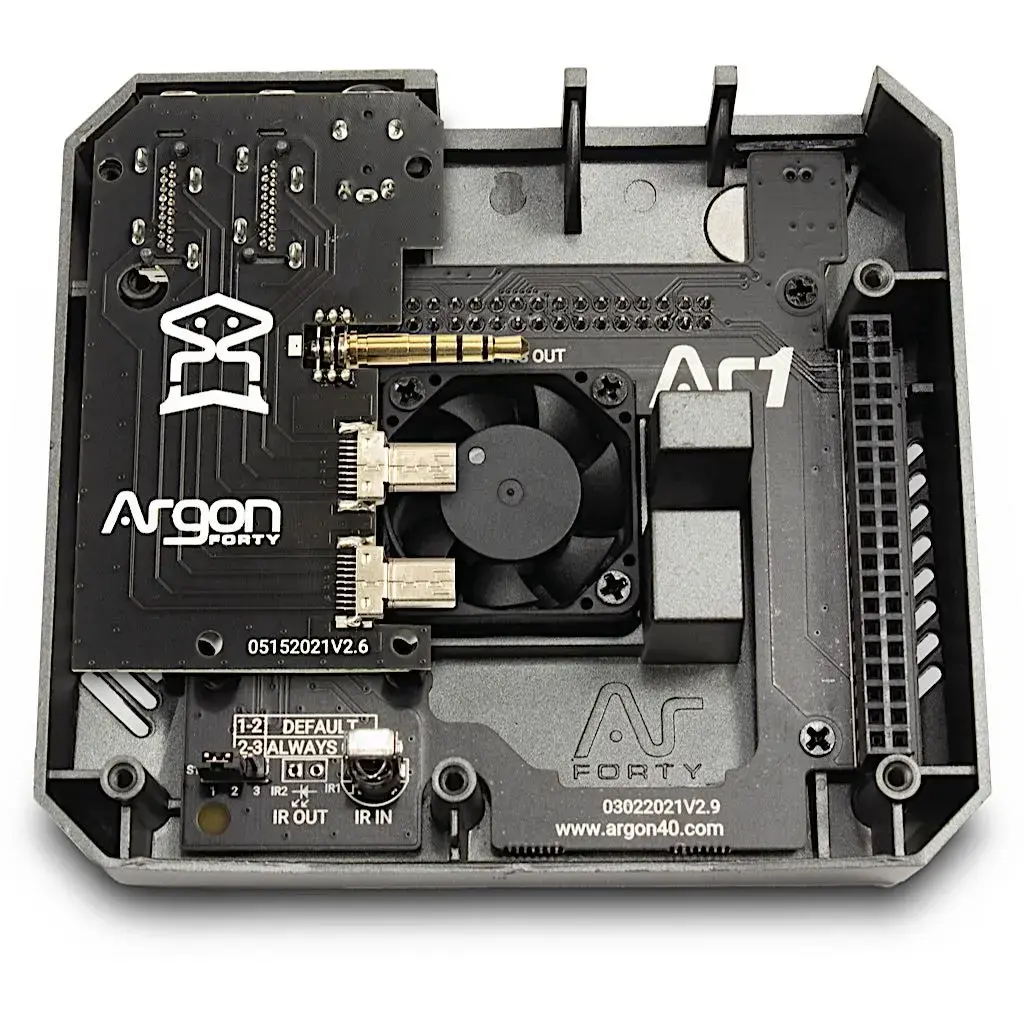

Корпус выполнен из высококачественного алюминиевого сплава, который способствует пассивному отводу тепла. Два встроенных теплопроводника контактируют с процессором и оперативной памятью для улучшения теплообмена, а предустановленный 30 мм вентилятор и вентиляционные отверстия спереди и сзади обеспечивают активное охлаждение. Встроенная адаптерная панель располагает внешние соединения на задней стороне корпуса для аккуратной компоновки кабелей. Магнитная крышка сверху открывает доступ к GPIO и содержит печатную схему назначения контактов. Стандартный выключатель питания можно программировать с помощью однострочного скрипта для безопасного отключения, перезагрузки или принудительного отключения; перемычки внутри корпуса позволяют настроить ручной или автоматический процесс загрузки.

Подходит для

• Установок Raspberry Pi 4 (Model B), требующих корпуса и охлаждения
• Прототипирования и проектов makers с необходимостью организованных внешних подключений
• Учебных наборов и классных установок, где важен доступ к GPIO и маркировка контактов
• Небольших встроенных систем и компактных решений, требующих металлического корпуса

Ключевые характеристики

• Материал: алюминиевый сплав высокого качества

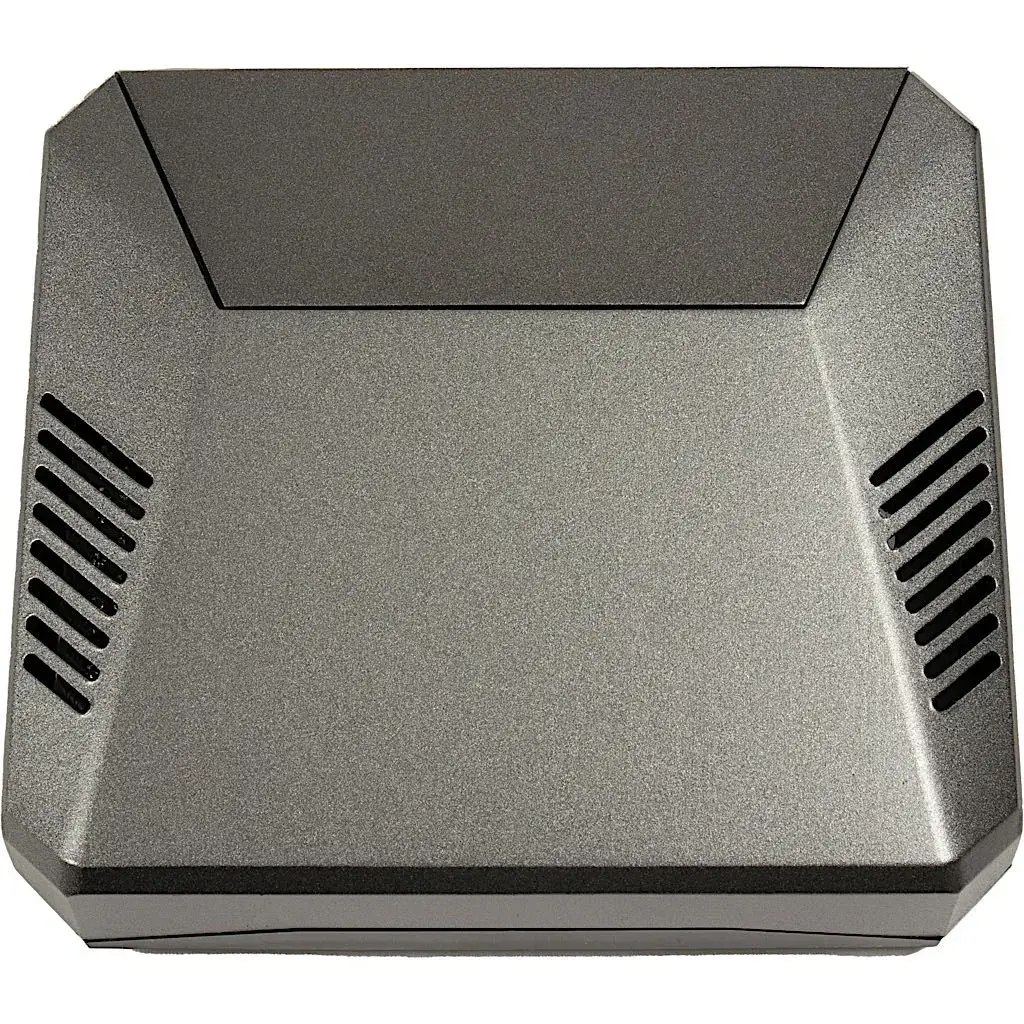

• Габариты: 105 × 95 × 33 мм (внешние)
• Охлаждение: встроенные теплопроводники, вентиляционные отверстия, предустановленный вентилятор 30 мм

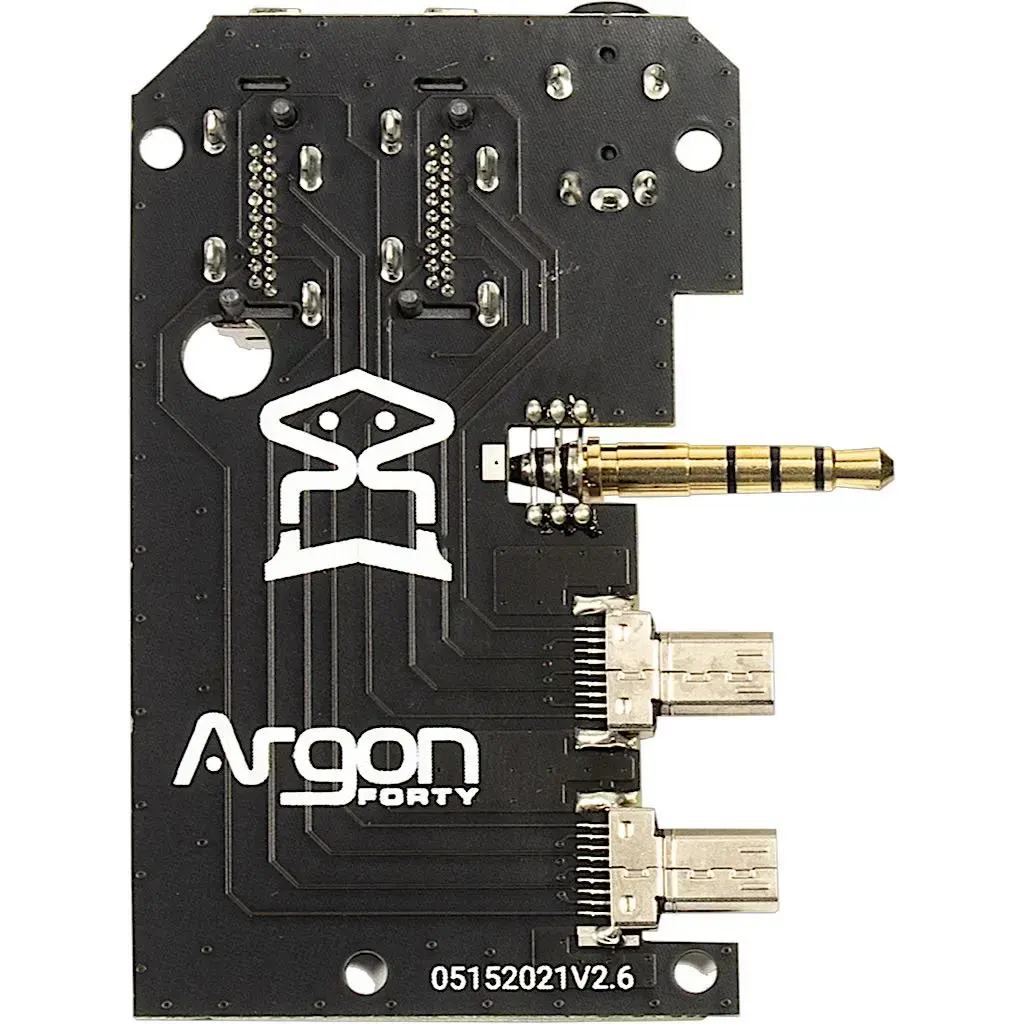

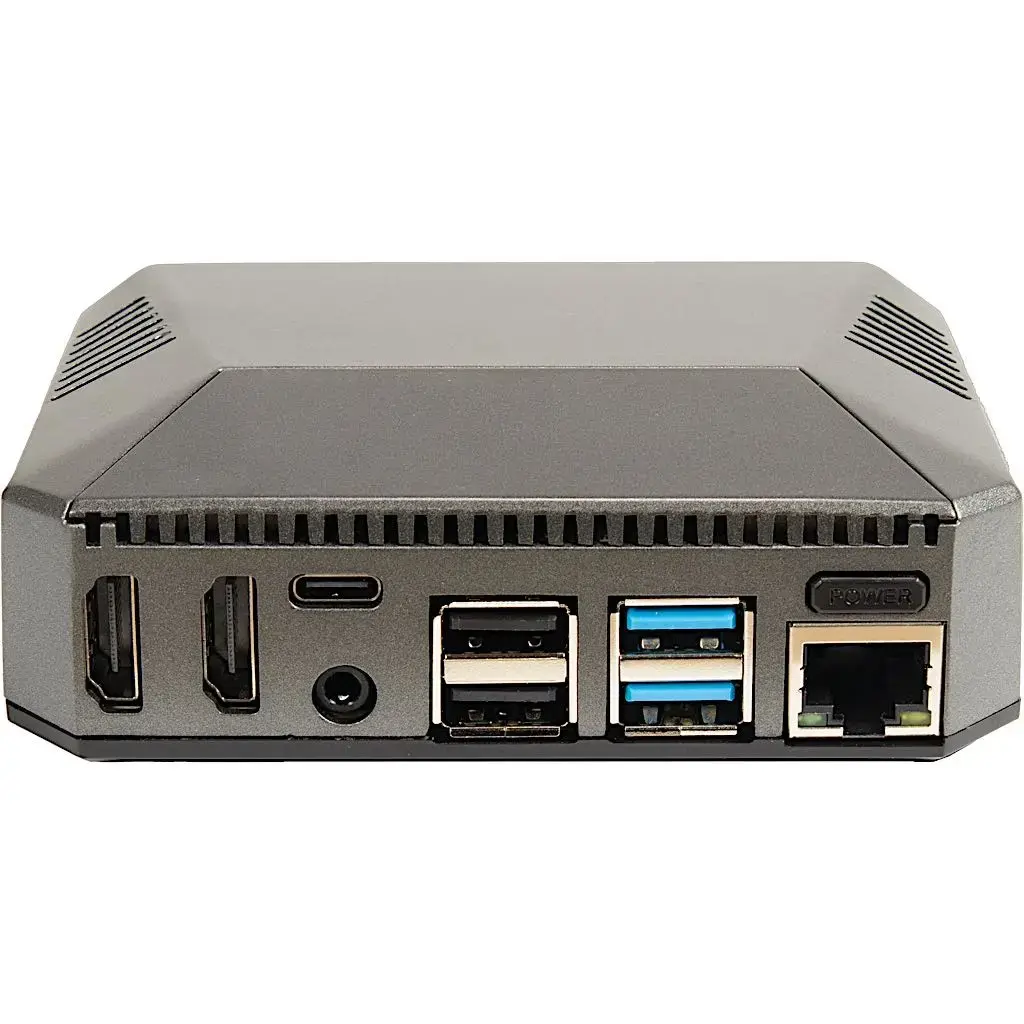

• Расположение разъёмов: внешние подключения расположены на задней панели через адаптерную пластину

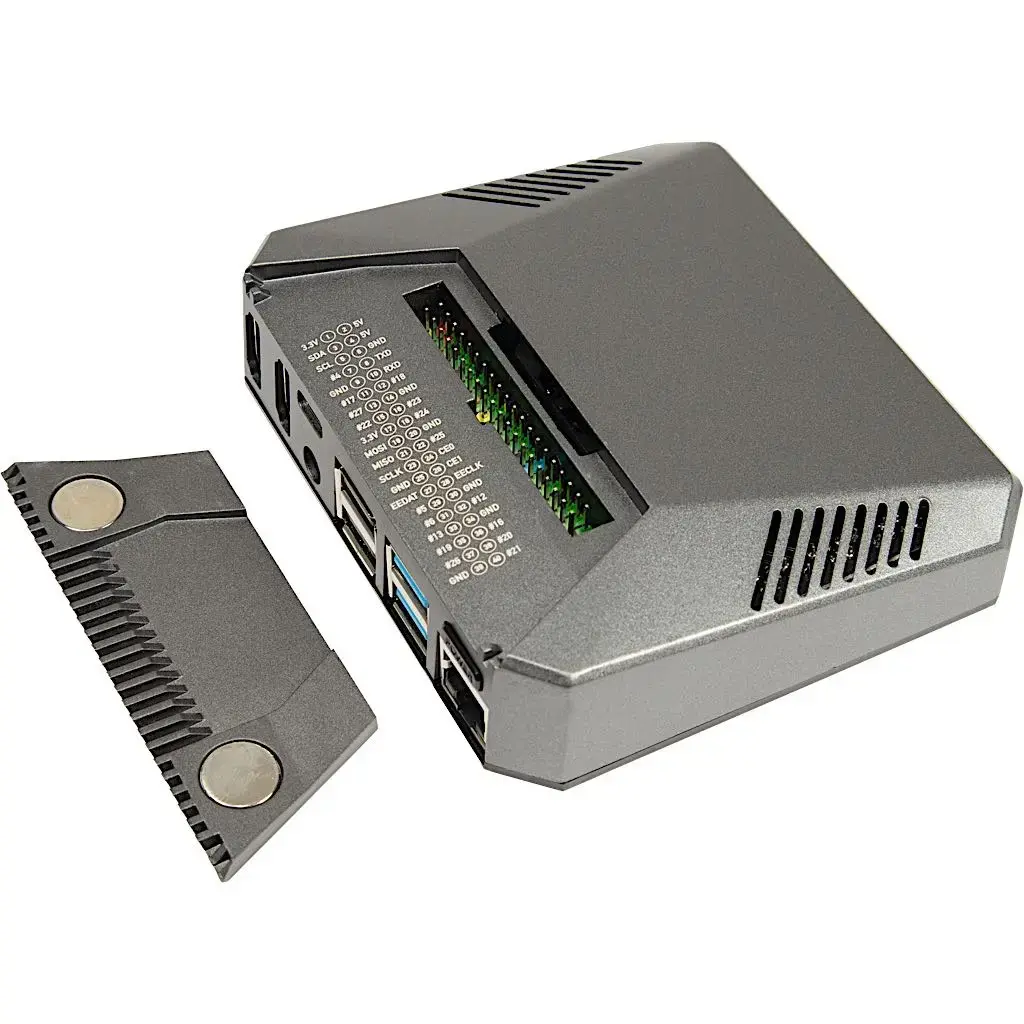

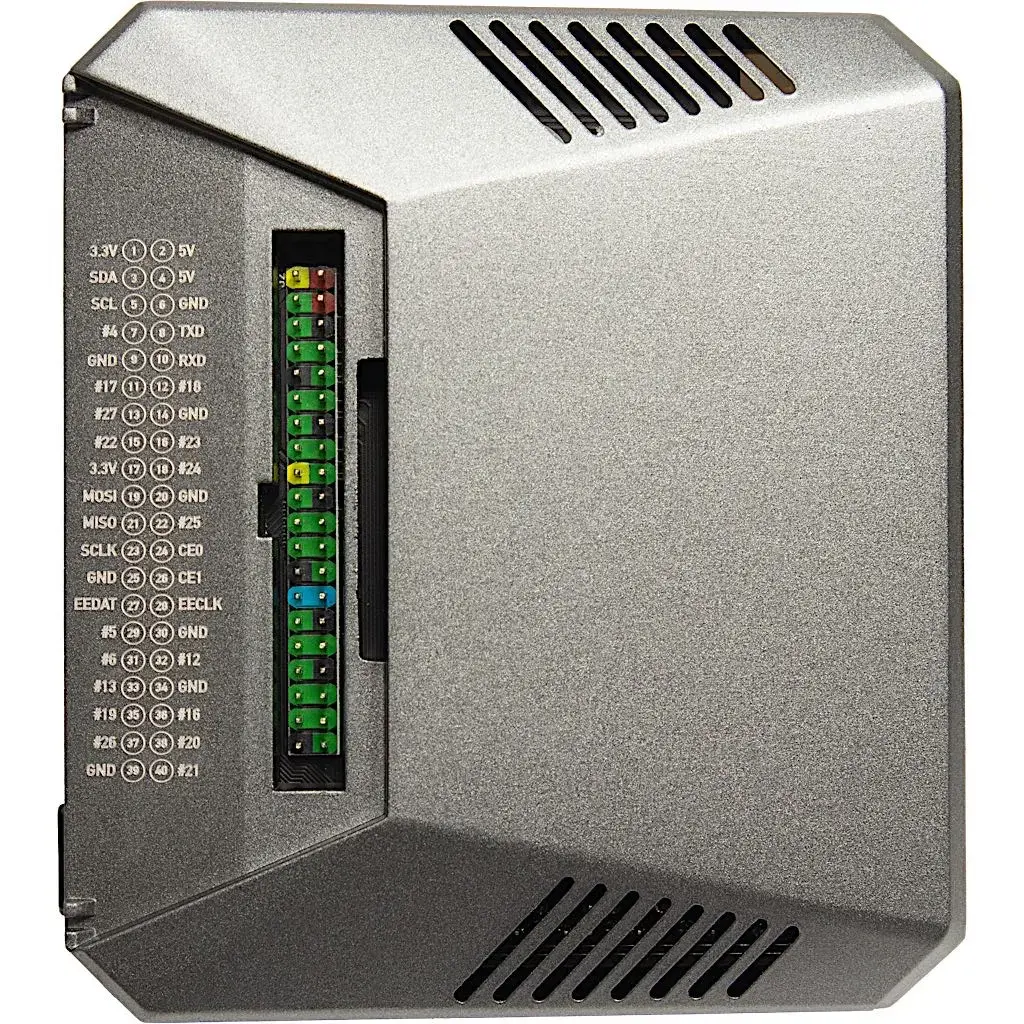

• Доступ к GPIO: магнитная верхняя крышка с напечатанной схемой контактов
• Управление питанием: программируемый выключатель и внутренние перемычки для управления загрузкой
• Цвет: серый

Как использовать

Откройте магнитную верхнюю крышку, чтобы получить доступ к разъёму GPIO, установите плату Raspberry Pi на внутренние точки крепления и адаптерную пластину. Убедитесь, что встроенные теплопроводники контактируют с процессором и памятью при необходимости, затем закрепите плату и закройте крышку. Подведите кабели к задней панели, где находятся внешние разъёмы. Подключите источник питания и настройте поведение выключателя, изменяя внутренние перемычки и при необходимости используя однострочный скрипт для задания действий выключателя (безопасное выключение, перезагрузка или принудительное выключение). Перед включением проверьте работу вентилятора и отсутствие препятствий для вентиляции.

Рекомендации по использованию

Для стабильного теплоотвода обеспечьте свободный доступ воздуха к вентиляционным отверстиям и регулярно очищайте вентилятор от пыли. Используйте напечатанную под магнитной крышкой схему контактов GPIO, чтобы избежать неправильных подключений, и выполняйте резервное копирование данных перед тестированием скриптов управления питанием, чтобы предотвратить потерю данных при выключении или перезагрузке.
