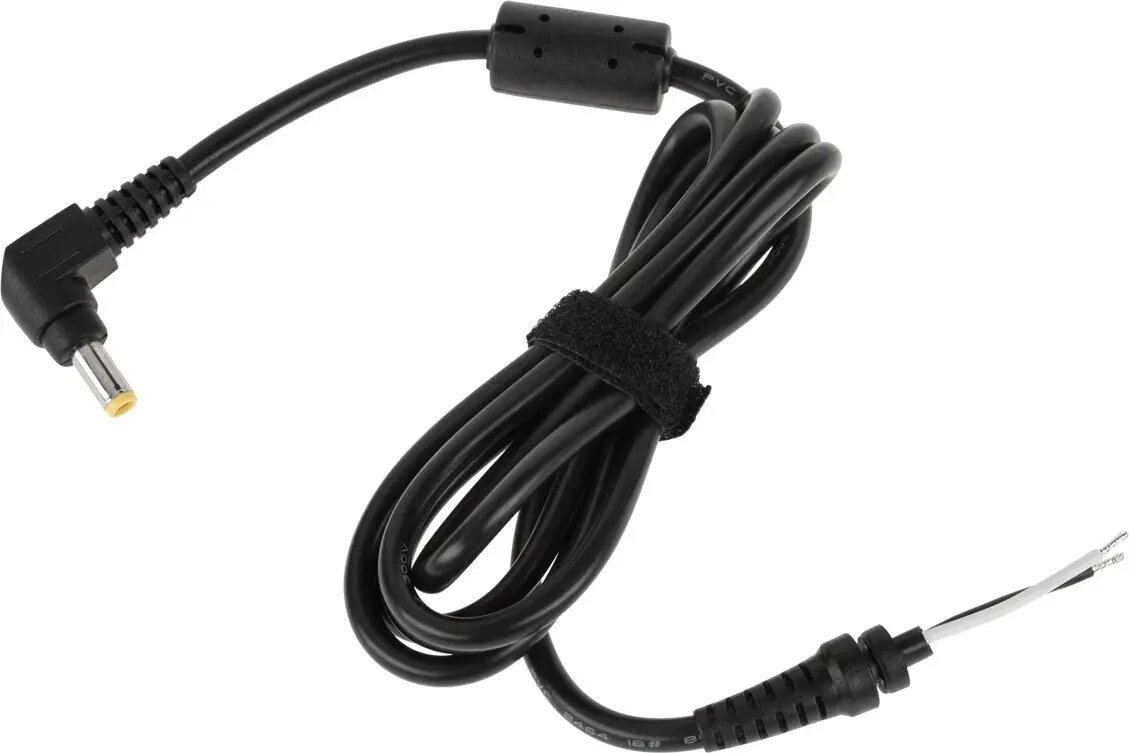

Сетевой штекер Rebel Wtyk 5,5/2,5 (19V/7,1A) с кабелем для монтажа

Rebel Wtyk 5.5/2.5 (19V/7.1A) — это панельный DC-разъем с прикрепленным кабелем, предназначенный для подачи постоянного тока 19 В и 7,1 А. Разъем имеет наружный диаметр 5,5 мм и внутренний диаметр 2,5 мм, что делает его совместимым с широким кругом ноутблоков, маршрутизаторов, мониторов и других устройств, использующих аналогичный баррельный штекер. Конструкция рассчитана на стационарный монтаж в панели или шасси для надёжной подачи питания.

Преимущества

Панельный разъём Rebel обеспечивает стандартизированный физический контакт и электрическую совместимость с распространёнными DC-адаптерами. Номинальные параметры 19 В и 7,1 А позволяют питать большинство совместимых устройств без дополнительных преобразователей. Интегрированный кабель упрощает монтаж — соединитель и провод уже собраны в единый узел, что сокращает время установки и повышает механическую надёжность при закреплении на панели.

Подходит для (задачи / случаи использования)

• Стационарная точка питания для ноутбуков и портативных компьютеров с баррельным разъёмом 5.5/2.5 мм
• Питание маршрутизаторов, коммутаторов и сетевого оборудования, требующего 19 В/7.1 А
• Встроенный вход питания для мониторов, компактных ПК и встраиваемых систем
• Замена или модернизация панельных DC-входов в корпусах пользовательских или промышленных изделий

Ключевые характеристики

• Размер барреля: 5,5 мм наружный / 2,5 мм внутренний
• Номинальное напряжение: 19 В постоянного тока
• Максимальный ток: 7,1 А
• Тип монтажа: крепление в панели/шасси
• Интегрированный кабель: разъём уже присоединён к проводке
• Полярность контакта: центр-положительный (стандарт для совместимых устройств)

Как использовать

Вырежьте или подготовьте отверстие в панели под разъём и установите его согласно механическому допуску. Проложите прикреплённый кабель к внутреннему входу питания устройства или к точке распределения питания и выполните электрические соединения с учётом полярности и требований безопасности. Убедитесь, что внешний источник питания выдает 19 В и способен обеспечить требуемый ток. После монтажа проверьте работоспособность сначала без нагрузки, затем под нормальной нагрузкой.

Рекомендации по использованию

Перед подачей питания подтвердите корректную полярность. Используйте блок питания, обеспечивающий необходимую силу тока до 7,1 А. Избегайте сильных механических напряжений и воздействия влаги на разъём и кабель. Для постоянных установок обеспечьте фиксацию кабеля и организуйте защиту от натяжения в точке крепления.
