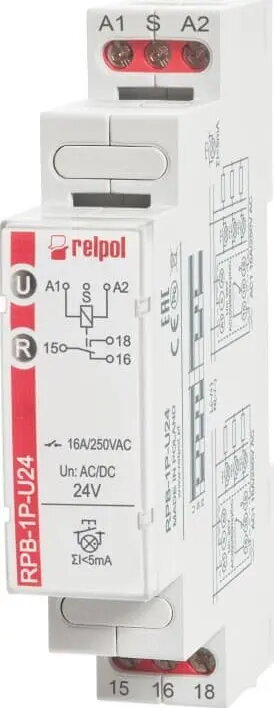

Бистабильное реле Relpol RPB-1P-U24 1P 16A 24 В AC/DC

Relpol RPB-1P-U24 представляет собой однополюсное бистабильное реле, разработанное для надежной коммутации электрических цепей. Это импульсное реле работает при напряжении управления 24 В переменного/постоянного тока и способно удерживать состояние контактов без необходимости постоянной подачи питания на катушку. Благодаря номинальному току контактов 16А, устройство обеспечивает стабильную работу в различных системах автоматизации. Компактная конструкция позволяет легко интегрировать реле в стандартные электрические распределительные щиты.

Преимущества

Основным преимуществом Relpol RPB-1P-U24 является его бистабильный принцип работы, который существенно снижает энергопотребление, так как катушка не требует постоянного напряжения для удержания контактов в замкнутом или разомкнутом положении. Это способствует увеличению срока службы устройства и снижению тепловыделения в распределительном шкафу. Реле отличается высокой надежностью и точностью срабатывания при получении электрического импульса. Универсальность по напряжению питания делает его гибким решением для широкого спектра задач, а высокая нагрузочная способность позволяет эффективно управлять мощными потребителями.

Подходит для

• Систем управления освещением в жилых и коммерческих помещениях
• Промышленной автоматизации и цепей управления процессами
• Дистанционного включения и выключения электроприборов с помощью кнопок
• Систем энергоэффективного управления питанием

Когда устройство может не подойти

Данное реле не предназначено для использования в системах с очень высокой частотой переключений, так как механические компоненты имеют определенный ресурс. Оно также не подходит для прямой коммутации нагрузок, превышающих номинальный ток 16А, или для эксплуатации в условиях повышенной влажности и агрессивных сред, которые могут повредить внутренние контакты.

Основные технические характеристики

• Конфигурация контактов: 1-полюсный (1P)
• Номинальный ток: 16А
• Напряжение управления: 24 В переменного/постоянного тока
• Тип работы: Бистабильный (импульсный)
• Монтаж: Стандартный распределительный щит

Как использовать

Реле устанавливается на стандартную DIN-рейку в распределительном щите. Подключите цепь управления к клеммам катушки с использованием кнопочного выключателя без фиксации. Каждый электрический импульс, подаваемый на катушку, будет переключать контакты реле в противоположное состояние. Убедитесь, что цепь нагрузки правильно подключена к выходным клеммам, соблюдая ограничение по току в 16А, чтобы избежать повреждения устройства.

Что учесть перед покупкой

• Убедитесь, что ваша система управления выдает импульсный сигнал 24 В переменного/постоянного тока
• Проверьте, чтобы ток нагрузки не превышал предел в 16А
• Оцените наличие свободного места в распределительном щите
• Проверьте совместимость с существующей схемой кнопочного управления

Рекомендации по использованию

Всегда отключайте электропитание перед выполнением любых работ по установке или обслуживанию реле. Рекомендуется использовать провода соответствующего сечения для тока 16А и соблюдать местные правила электробезопасности при монтаже.
