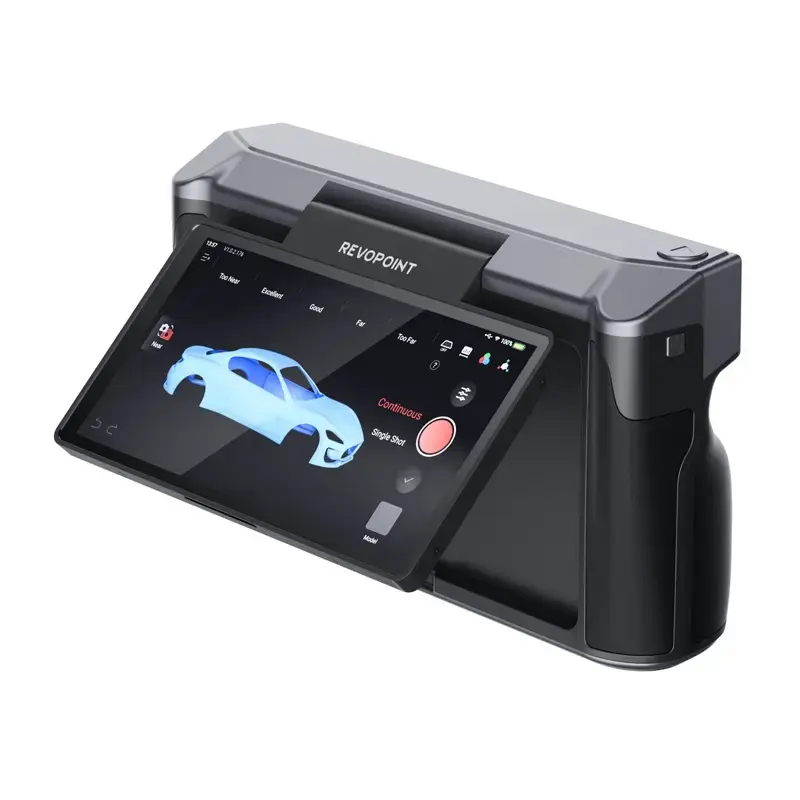

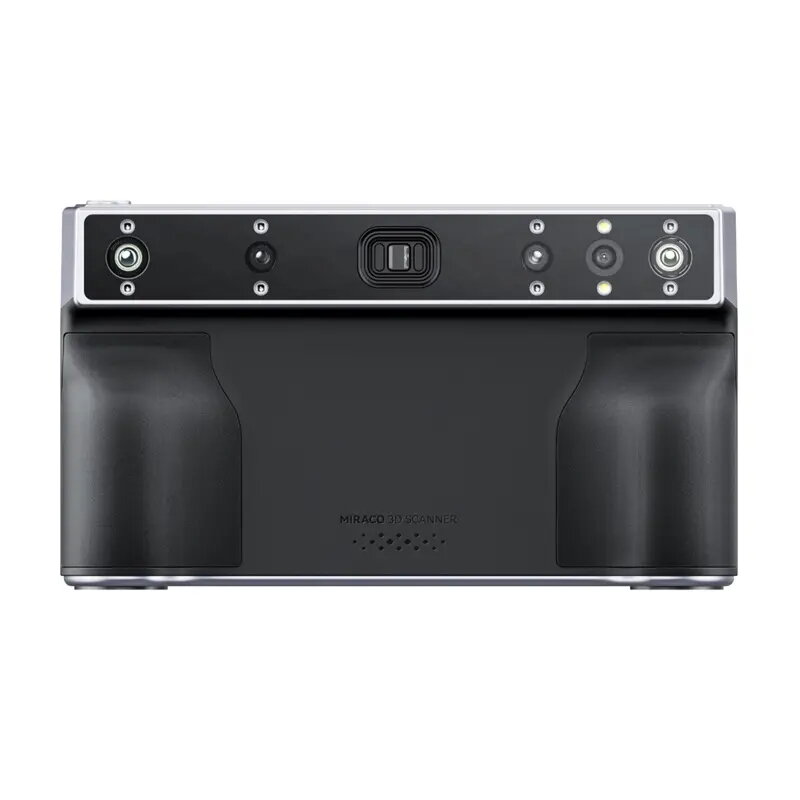

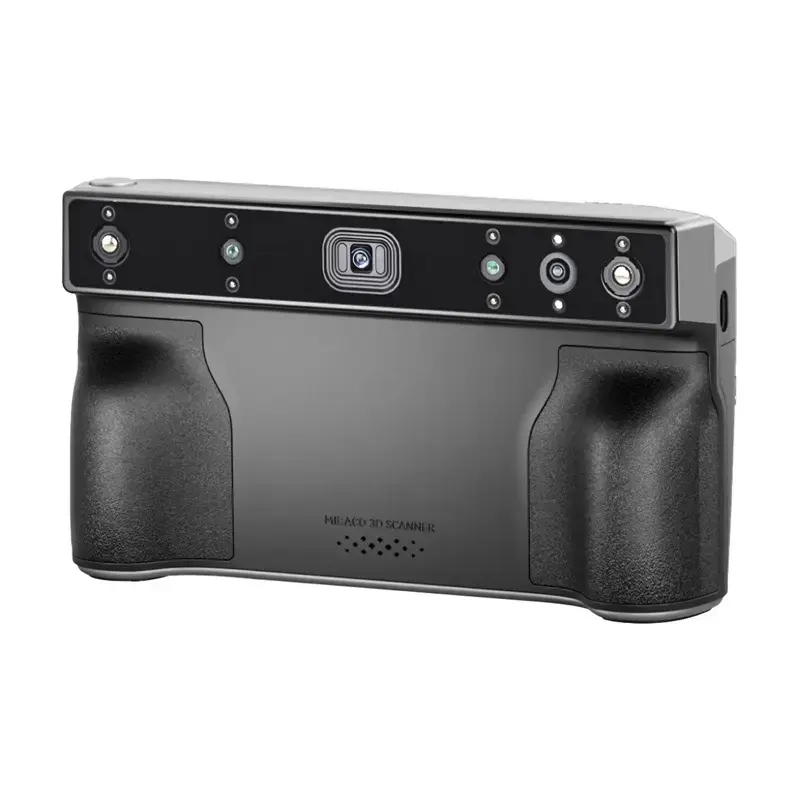

3D-сканер Revopoint Miraco Plus портативный высокого разрешения Miraco Plus

3D‑сканер Revopoint Miraco Plus — портативный фотограмметрический сканер повышенной точности, сочетающий оптическое увеличение со структурированным инфракрасным светом, 48‑МП RGB‑камеру и встроенный 9‑осевой ИМС. Устройство поддерживает ручной режим и работу со штативом, предлагает режимы одиночного и непрерывного захвата и интуитивный четырехэтапный рабочий процесс: подготовка маркеров, фотографирование, расчёт и захват облака точек, обработка и экспорт. Miraco Plus подходит для сканирования очень мелких деталей и крупных промышленных объектов, обеспечивая сохранение цветопередачи и точности измерений.

Преимущества

Miraco Plus обеспечивает высокую точность одиночного кадра и фотограмметрическую длиновую точность при передаче естественных цветов в 8K за счёт 48‑МП RGB‑камеры. Встроенный 9‑осевой ИМС уменьшает смазывание и дрожание при съёмке, а 2K AMOLED‑экран с возможностью наклона на 180° позволяет отслеживать процесс сканирования в реальном времени. Оптическое увеличение и скорость захвата до 20 кадров в секунду ускоряют сбор данных для мелких и больших объектов. Встроенная обработка и упрощённый четырёхэтапный рабочий процесс позволяют получить файл для экспорта без промежуточной передачи данных с устройства.

Подходит для

• Обратная разработка механических деталей и мелких компонентов
• Контроль качества и проверка размеров
• Быстрое прототипирование и проверка конструктивных решений
• Цифровая архивация скульптур, артефактов и объектов культурного наследия
• Ювелирные изделия, стоматологические модели и микросканирование
• Оцифровка крупных деталей для автомобильной и промышленной сферы

Ключевые характеристики

• Технология сканирования: квад‑инфракрасный структурированный свет с оптическим увеличением и фотограмметрической метрологией
• Точность одиночного кадра: 0,02 мм
• Погрешность одиночного кадра: 0,04 мм
• Фотограмметрическая длиновая точность: 0,02 мм + 0,05 мм × L (м)
• Расстояние слияния точек: 0,05 мм
• Рабочий диапазон: 100–1000 мм
• Площадь захвата вблизи: 28 × 53 мм при 100 мм
• Площадь захвата на удалении: 975 × 775 мм при 1000 мм
• Минимальный объём сканирования: 10 × 10 × 10 мм
• Максимальный объём сканирования: 4 × 4 × 4 м
• Скорость сканирования: до 20 кадров в секунду
• Разрешение камер: камера глубины 2 МП; RGB‑камера 48 МП
• Процессор и память: 8‑ъядерный ARM A76 (2,4 ГГц) с Mali G52; 32 ГБ ОЗУ + 256 ГБ встроенной памяти
• Источник света: инфракрасный класс 1
• Дополнительные подсветки: камера глубины 8; RGB‑камера 2
• Датчики: 9‑осевой ИМС

Как использовать

Разместите комплектные маркеры и кодированные цели вокруг или на объекте в соответствии с рекомендованной схемой, затем выберите режим Single‑shot или Continuous в зависимости от размера и сложности поверхности. Фотографируйте под разными углами и высотами до полного покрытия всех участков; Miraco Plus автоматически определяет положения маркеров, объединяет кадры и формирует согласованное облако точек. После захвата воспользуйтесь встроенными инструментами обработки для фильтрации, корректировки и доработки модели, затем экспортируйте файл на рабочую станцию или в облачное хранилище.

Рекомендации по использованию

Для оптимального результата применяйте поставляемые калибровочные пластины и магнитные либо клеящиеся маркеры для стабильных опорных точек. Для очень мелких предметов используйте пластину для работы на близком расстоянии и 2× оптическое увеличение; для больших объектов работайте на границе рабочего диапазона и включайте непрерывный захват. При съёмке на улице или в нестабильных условиях опирайтесь на стабилизацию 9‑осевого ИМС и при необходимости используйте штатив для повышения согласованности результатов.
