Сетевой антенна RF Elements SH-CC-5-90 10 dBi N-type 5.18 - 6.1 GHz

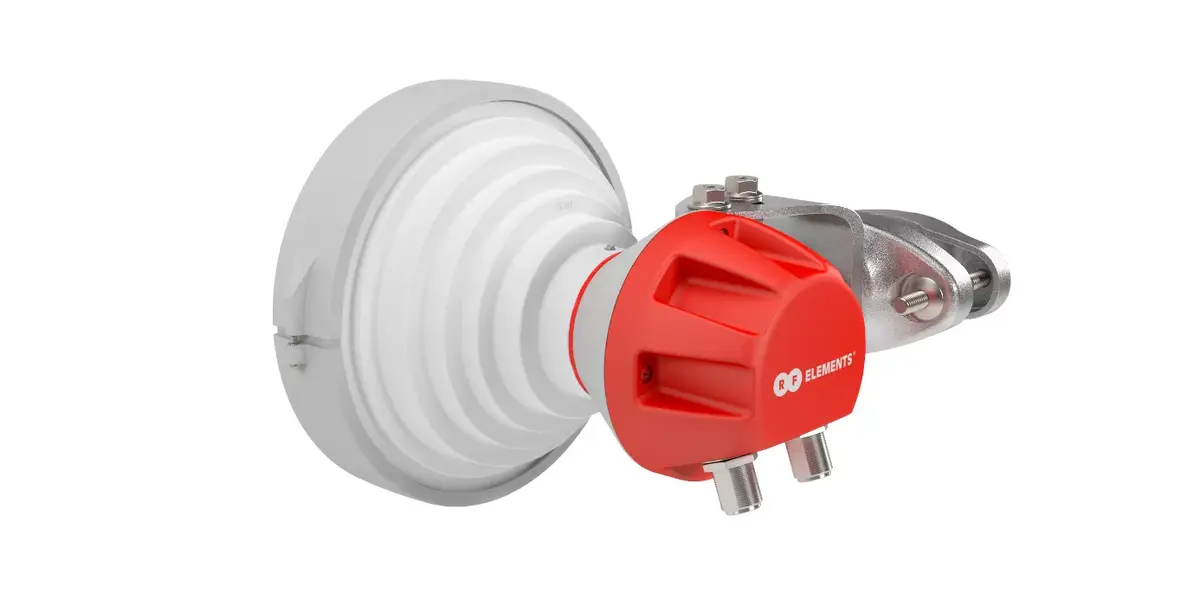

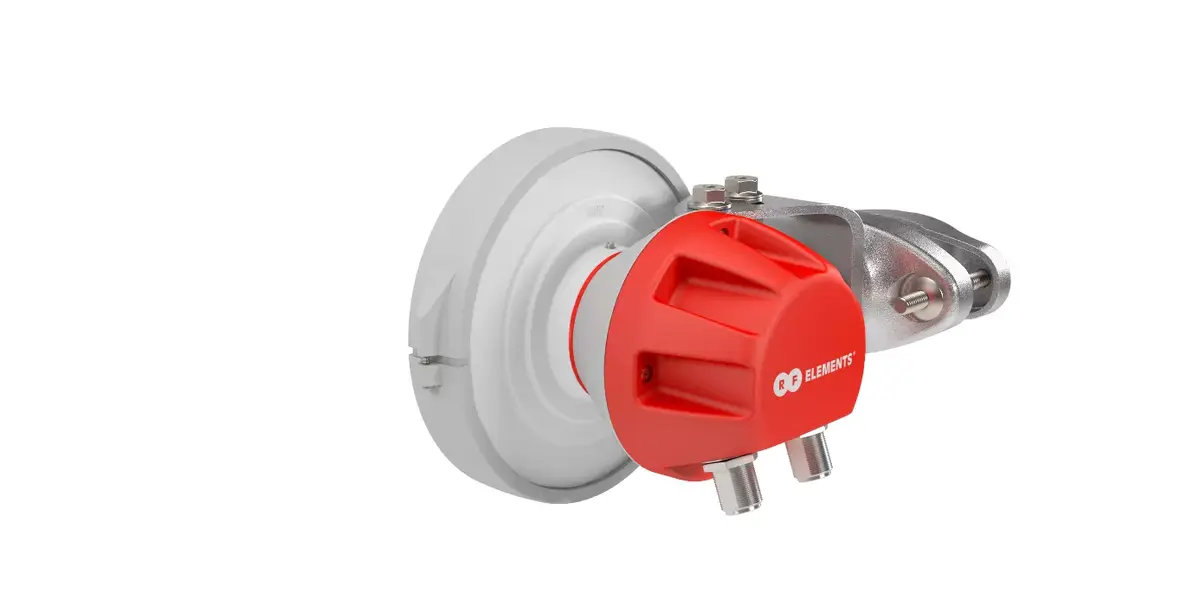

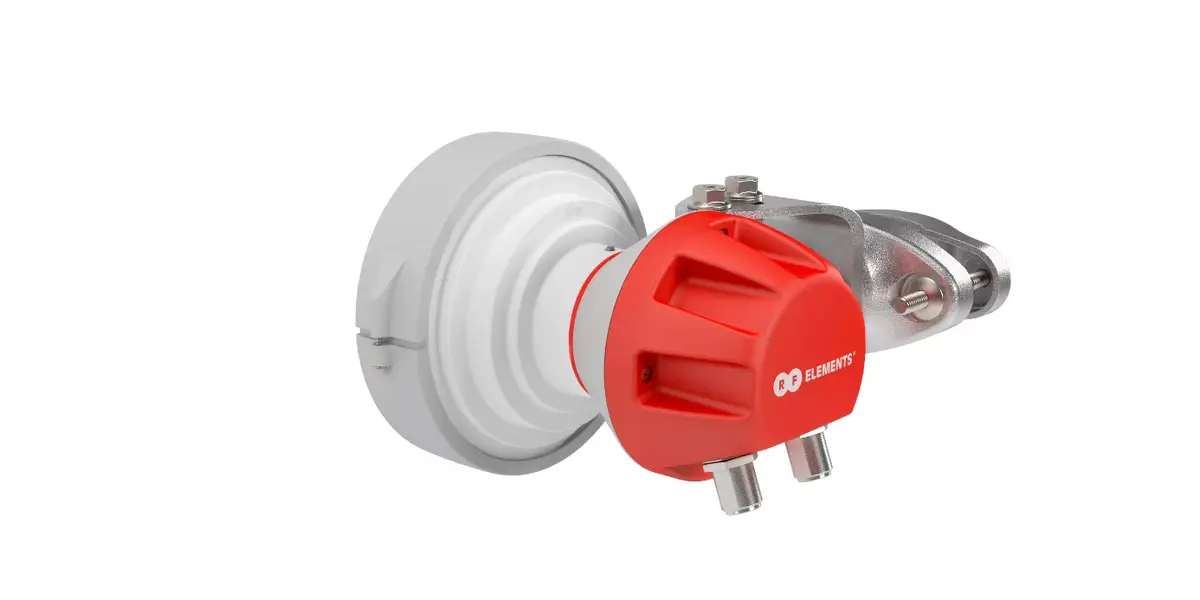

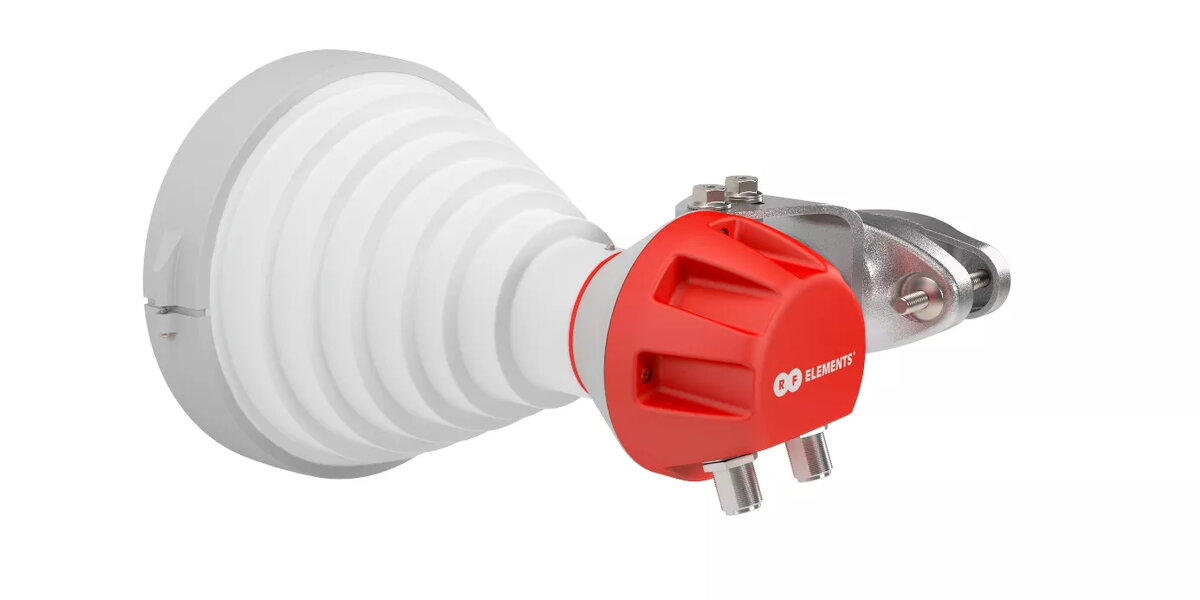

Антенна RF Elements SH-CC-5-90 — симметричная рупорная секторная антенна Carrier Class с усилением 10 дБи, работающая в диапазоне 5,18–6,10 ГГц. Антенна имеет двойную линейную поляризацию, импеданс 50 Ом и N-type гнездо для подключения широкого круга радиоустройств. Компактный металлический корпус (приблизительно 260 × 130 × 160 мм) обеспечивает прочность и устойчивость к погодным условиям, подходящая для секторного покрытия и задач, требующих узконаправленного основного луча и низких боковых излучений.

Преимущества

Симметричный рупор формирует круговой луч с постоянной диаграммой направленности в диапазоне частот и практически без боковых лепестков, что позволяет концентрировать энергию в основном луче и снижать уровень помех из посторонних направлений. Широкополосная работа по 5,18–6,10 ГГц обеспечивает сбалансированное усиление на всем диапазоне. Прочный металлический корпус и стандартизированный N-type разъём упрощают интеграцию и гарантируют долговременную эксплуатацию на открытом воздухе. Заводская сборка облегчает монтаж и сокращает время развертывания.

Подходит для

• Секторного покрытия в сетях провайдеров беспроводного доступа
• Плотной колокации узлов с минимальными взаимными помехами
• Подключения к коннекторизированным радиостанциям в диапазоне 5,18–6,10 ГГц
• Работы в шумных диапазонах, где важно подавление боковых лепестков
• Монтажа в условиях, где требуются компактные габариты и прочная конструкция

Ключевые характеристики

• Диапазон частот: 5,18–6,10 ГГц
• Коэффициент усиления: 10 дБи
• Поляризация: двойная линейная
• Импеданс: 50 Ом

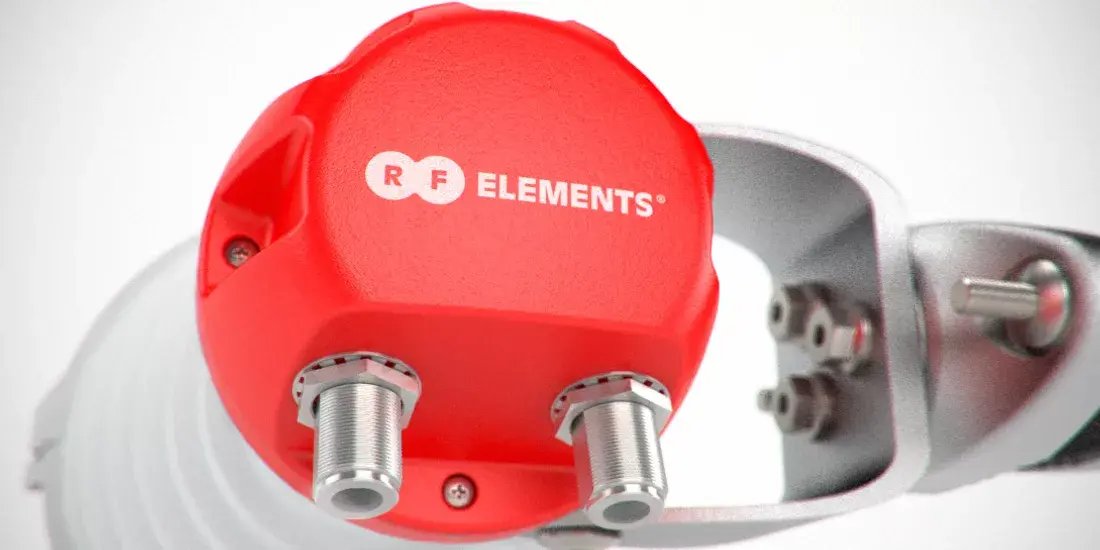

• Разъём: N-type гнездо
• Диаграмма направленности: симметричный рупор, круговой луч с минимальными боковыми лепестками
• Ширина луча: модель сектора 90° с симметричной диаграммой
• Материалы: литой/штампованный/экструдированный алюминий, ABS-пластик, нержавеющая сталь
• Габариты (прибл.): 260 мм × 130 мм × 160 мм

Как использовать

Установите антенну на мачту или опору с помощью комплектного крепления и комплектующих из нержавеющей стали; для финальной затяжки требуется только один стандартный инструмент. Подключите коаксиальный кабель 50 Ом с N-type male к разъёму антенны и проложите кабель к радиоустройству. Выполните корректную ориентировку антенны для получения требуемого секторного покрытия, используя круговой симметричный луч для ближних абонентов. Проверьте настройки радио в пределах 5,18–6,10 ГГц и измерьте качество связи после установки. Убедитесь, что все уплотнения и вводы кабеля правильно установлены для защиты от атмосферных воздействий.

Рекомендации по эксплуатации

Для достижения оптимального результата в загруженных или шумных диапазонах рекомендуется использовать SH-CC-5-90 совместно с коннекторизированными радиостанциями, имеющими N-type интерфейс. Планируйте расстояния и расположение секторов при колокации для минимизации взаимных помех. Регулярно проверяйте крепёж и герметичность кабельных соединений для сохранения эксплуатационных характеристик.
