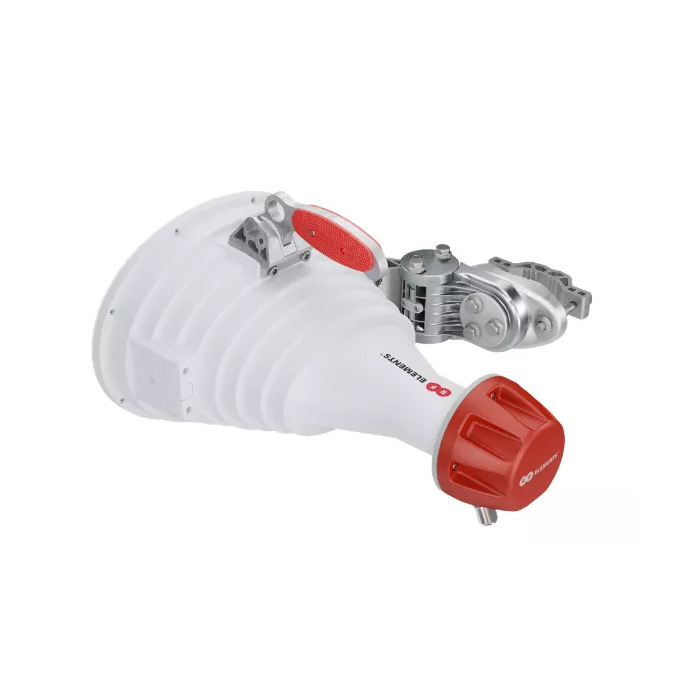

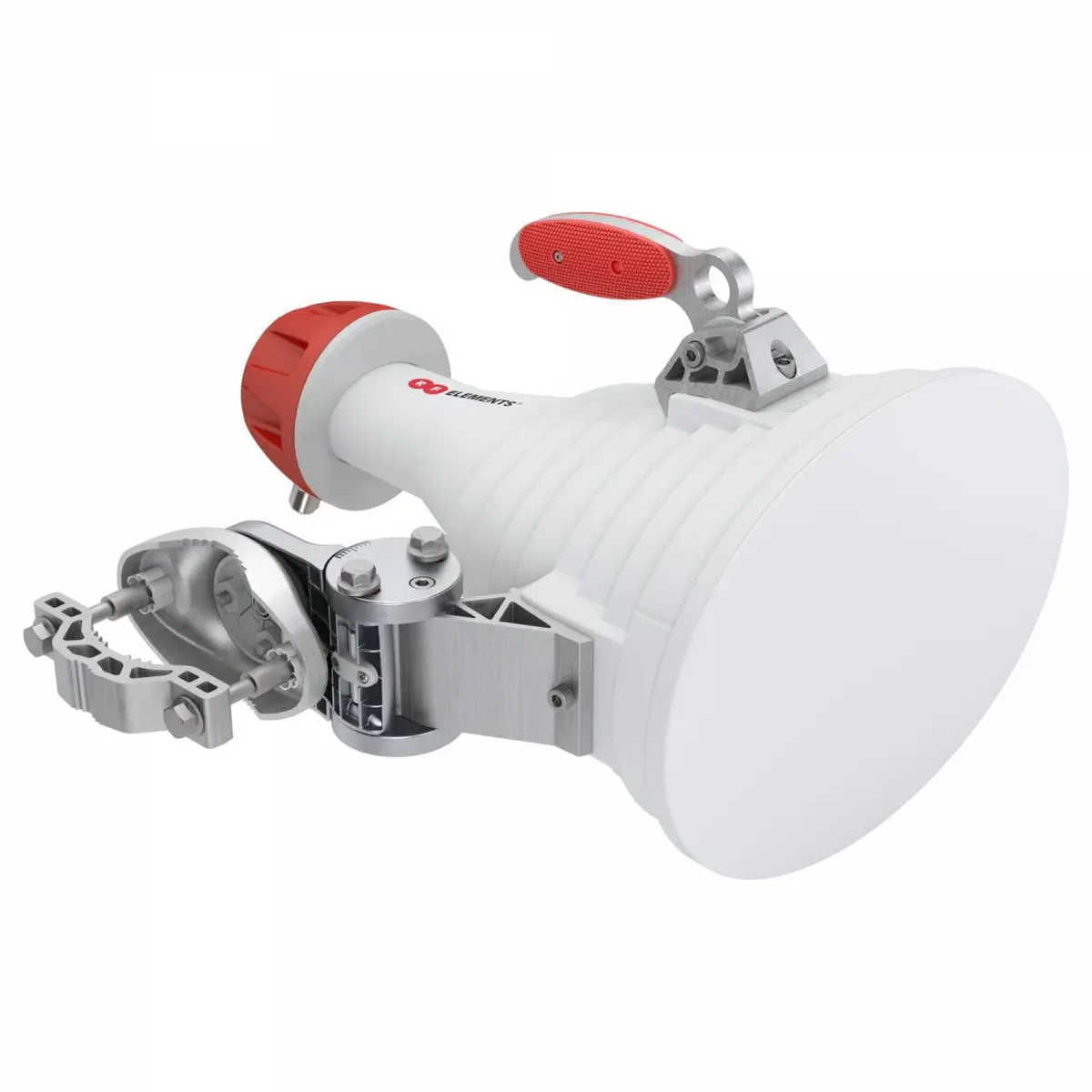

Роговая антенна RF Elements HG3-CC-A20

Роговая антенна RF Elements HG3-CC-A20 представляет собой компактную двухполяризационную антенну, рассчитанную на частотный диапазон 5,18–6 ГГц. Антенна обеспечивает максимальное усиление 20,5 dBi и имеет входное сопротивление 50 Ω. Соединение производится через N-type разъём; антенна поставляется поштучно. Ее размеры 417 мм (ширина) × 414 мм (глубина) × 255 мм (высота) и вес 4,5 кг подходят для установки на мачтах, столбах и стационарных наружных креплениях.

Преимущества

HG3-CC-A20 сочетает высокое направленное усиление с относительно компактными габаритами, что повышает бюджет канала и снижает влияние помех с боковых направлений. Двухполяризационная конструкция обеспечивает гибкие варианты развёртывания и поддержку MIMO или перекрёстной поляризации для повышения пропускной способности или надёжности. Импеданс 50 Ω и N-type разъём обеспечивают совместимость с профессиональным RF-оборудованием и стандартными коаксиальными кабелями. Конструкция и вес антенны ориентированы на надёжную установку на типичное монтажное оборудование.

Подходит для

• Точек-точка (point-to-point) в диапазоне 5,18–6 ГГц
• Фиксированного беспроводного доступа с направленным покрытием
• Наружных установок на мачтах и столбах для сфокусированного покрытия
• Сценариев с требованием двухполяризационной работы и MIMO

Ключевые характеристики

• Частотный диапазон: 5,18–6 ГГц
• Максимальное усиление антенны: 20,5 dBi
• Поляризация: двухполяризационная
• Импеданс: 50 Ω
• Тип разъёма: N-type
• Габариты (Ш × Г × В): 417 мм × 414 мм × 255 мм
• Вес: 4,5 кг

Как использовать

Выберите место установки с открытой видимостью до удалённой точки или обслуживаемой зоны. Смонтируйте антенну на подходящем мачтовом или столбовом крепеже, рассчитанном на вес и ветровую нагрузку; затяните крепления в соответствии с рекомендациями монтажного комплекта. Подключите антенну к радиоустройству с помощью коаксиального кабеля 50 Ω и совместимых N-type соединений. Выполните направленную ориентацию антенны для оптимизации бюджета канала и согласуйте поляризацию с удалённой станцией. После установки проведите измерения уровня сигнала, пропускной способности и коэффициента отражения для подтверждения корректной работы.

Рекомендации по эксплуатации

Используйте кабели 50 Ω с малым затуханием и герметичные N-type соединения для уличных установок. Периодически проверяйте крепления и кабельные соединения на наличие коррозии и механических повреждений. При развёртывании MIMO-систем контролируйте соответствие поляризаций и расстояние между элементами для достижения ожидаемой производительности.
