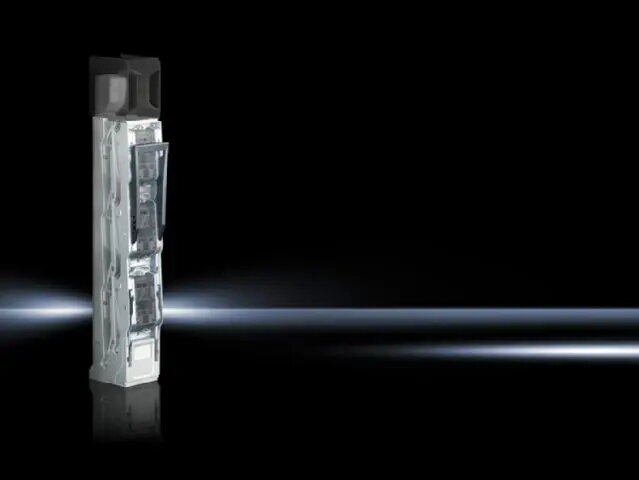

Проводная распределительная шина Rittal SV 9677.315, 3P, 630 A, корпус из полиамида

Rittal SV 9677.315 — сборка шины распределительной проводной с тремя полюсами и номинальным током 630 A для систем переменного тока 400 V. Корпус из полиамида обеспечивает электрическую изоляцию и механическую прочность, изделие предназначено для установки в электрические щиты и распределительные шкафы. Шина рассчитана на подключение предохранителей NH и коммутационных элементов для организации распределения питания.

Преимущества

Полиамидный корпус обеспечивает надёжную изоляцию от случайного контакта и защиту от механических воздействий при компактных габаритах, удобных для монтажа в щите. Трёхполюсная конфигурация и номинальный ток 630 A обеспечивают высокую пропускную способность для распределения средней мощности. Проводное исполнение упрощает подключение к держателям NH-предохранителей и нагрузочным разъединителям. Изделие производится известным поставщиком компонентов для промышленных шкафов.

Подходит для

• Распределения питания в промышленных и коммерческих электрических щитах
• Интеграции с системами предохранителей NH и нагрузочными коммутационными устройствами
• Замены или модернизации трёхполюсных шин в сетях 400 V
• Применений, где требуется изолированный корпус шины для безопасности и экономии места

Когда может не подойти

Эта шина рассчитана на стационарную установку в системах переменного тока 400 V и не предназначена для переносного оборудования или низковольтных постоянных цепей. Если системе требуются более высокие непрерывные токи или иное количество полюсов, необходимо подобрать другой вариант шины. Кроме того, для сред с особыми требованиями к химической стойкости или огнестойкости полиамидные характеристики следует предварительно проверить.

Ключевые характеристики

• Количество полюсов: 3
• Номинальный ток: 630 A
• Номинальное напряжение системы: AC 400 V
• Материал корпуса: полиамид (PA)
• Предназначена для подключения NH-предохранителей и коммутационных устройств
• Конструкция: проводная распределительная шина для установки в щит

Как использовать

Установите шину Rittal SV 9677.315 в предназначенное место в щите или распределительном шкафу согласно инструкциям производителя щита и действующим электротехническим нормативам. Перед монтажом отключите питание. Подключите входящие и исходящие проводники к клеммам шины и смонтируйте совместимые держатели NH-предохранителей или коммутационные элементы согласно их требованиям к креплению. Проверьте электрическую непрерывность и затяжку клемм в соответствии с указанными моментами, затем восстановите питание и выполните проверочные испытания.

Что учитывать перед покупкой

• Убедитесь, что система соответствует 400 V AC, а требуемый номинальный ток не превышает 630 A.
• Проверьте совместимость с конструкцией щита, держателями предохранителей и коммутационными устройствами.
• Оцените габариты, монтажные отверстия и наличие необходимых аксессуаров для надёжного крепления.
• Учтите условия эксплуатации, чтобы свойства полиамида соответствовали требованиям объекта.

Рекомендации по использованию

Монтаж и ввод в эксплуатацию должны выполняться в соответствии с локальными электротехническими нормами и инструкциями производителя оборудования. Привлекайте квалифицированный персонал, соблюдайте рекомендованные моменты затяжки клемм и подбирайте NH-предохранители и коммутационные устройства с соответствующими токовыми характеристиками для обеспечения безопасности и надёжности системы.
