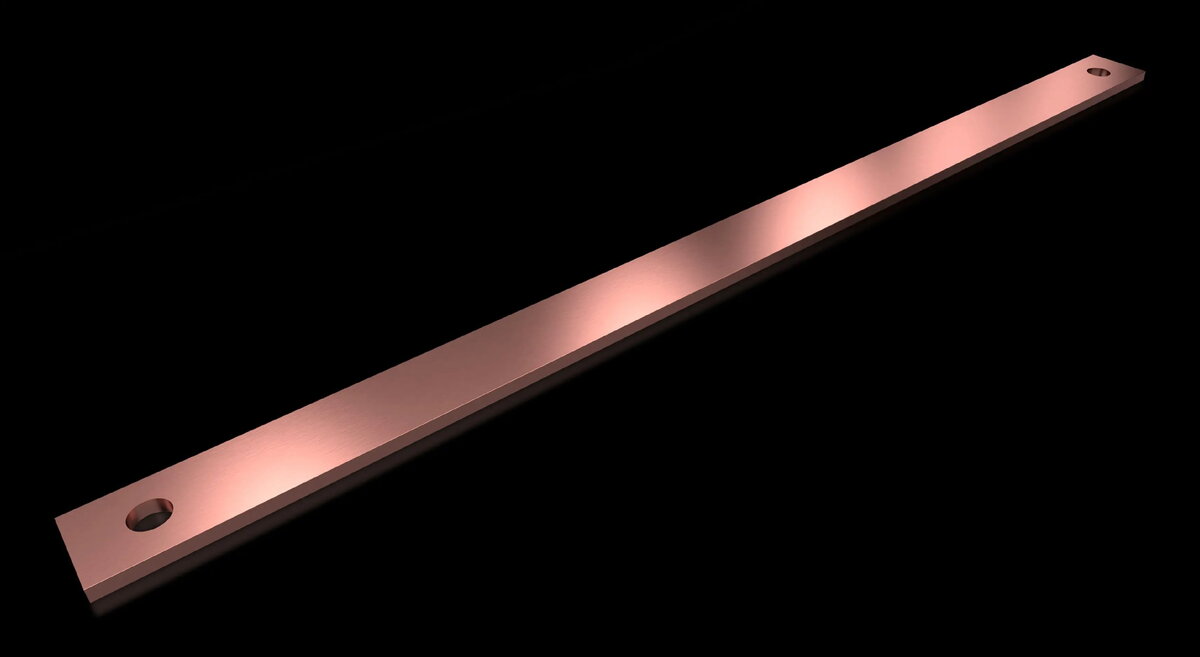

Шина шинная Rittal SV 9686.528, медная, комплект 2 шт., длина 700 мм, сечение 30×5 мм (BH)

Rittal SV 9686.528 — комплект из двух медных шин, предназначенных для распределения питания и устройств заземления PE/PEN в щитах на DIN-рейке, распределительных и управляющих шкафах. Каждая шина имеет длину 700 мм и прямоугольное сечение 30×5 мм (BH), оснащена встроенными перфорациями для крепления. Изготовлено в соответствии с DIN EN 13601.

Преимущества

Медный материал обеспечивает высокую проводимость и низкое контактное сопротивление, что гарантирует эффективное протекание тока и надежное заземление. Размер сечения 30×5 мм и длина 700 мм обеспечивают прочность конструкции и совместимость с типовыми компоновками шкафов. Интегрированные перфорации упрощают монтаж и снижают необходимость дополнительной обработки.

Подходит для

• Шины заземления PE/PEN в промышленных и коммерческих электрощитах
• Установок в корпусах на DIN-рейке и распределительном оборудовании
• Управляющих шкафов, требующих прочных токопроводящих решений
• Модернизации существующих или монтажа новых распределительных систем

Когда может не подойти

Данный комплект рассчитан на использование в качестве заземляющей или распределительной шины; он может быть непригоден, если требуются изолированные фазные шины или если монтажные условия не позволяют разместить шину длиной 700 мм. Также не рекомендуется применять его вместо специализированных шинных систем для экстремально больших токов, превышающих возможности сечения 30×5 мм.

Ключевые характеристики

• Материал: медь (E-Cu)
• Количество: комплект из 2 шин
• Длина: 700 мм каждая
• Сечение: 30 × 5 мм (прямоугольное, BH)
• Крепление: встроенные перфорации для крепления
• Стандарты: соответствует DIN EN 13601

Как использовать

Установите шины в корпусе или щите, выровняв по монтажной плоскости или DIN-рейке, и закрепите с помощью подходящих крепежных элементов через встроенные перфорации. Подключите провода заземления и PE/PEN к шинам, применяя соответствующие болты, шайбы и значения момента затяжки в соответствии с нормативами. Убедитесь в чистоте контактных поверхностей, их надежной механической фиксации и при необходимости в наличии изоляции. После монтажа выполните проверку непрерывности и сопротивления контактов.

Что учесть перед покупкой

• Проверьте, подходит ли длина 700 мм и сечение 30×5 мм для выбранного шкафа и точек крепления
• Убедитесь, что медная шина соответствует требованиям по току и заземлению
• Оцените совместимость крепежа и требуемые моменты затяжки для надежных соединений
• Проверьте соответствие местным нормам по заземлению и электрическим установкам

Рекомендации по использованию

При монтаже используйте коррозионно-стойкий крепеж и защитные шайбы, периодически проверяйте затяжку клемм и выполняйте контроль непрерывности для поддержания надёжной работы PE/PEN заземления в эксплуатационных условиях.
