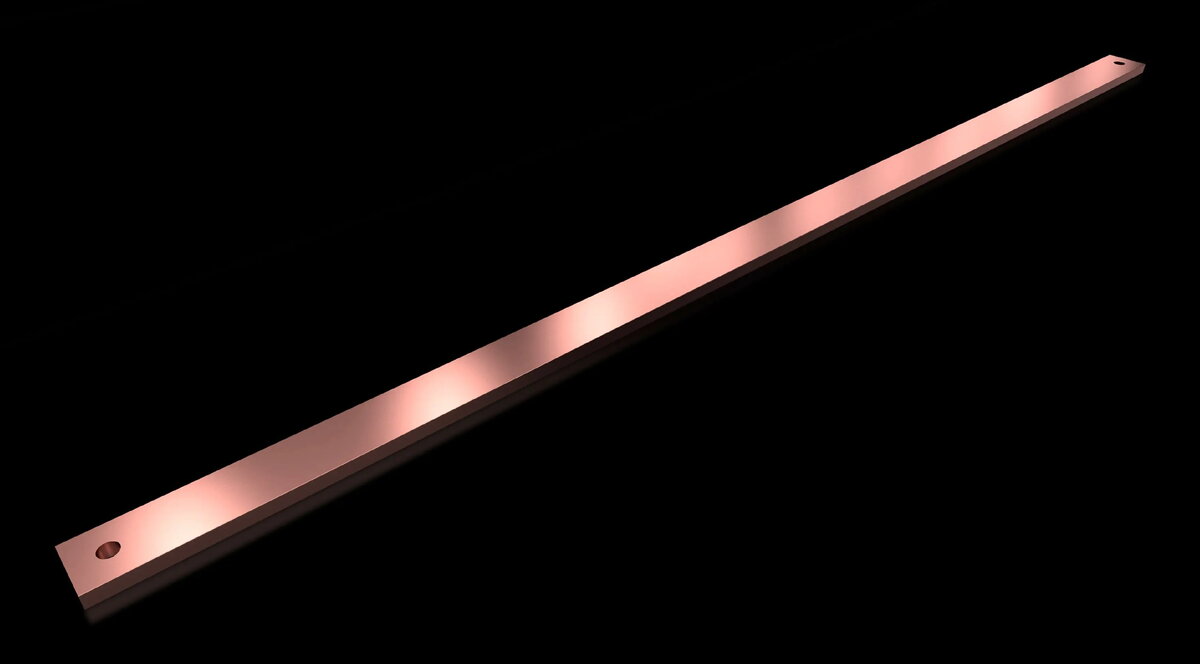

Шина шинная Rittal SV 9686.542, медная, комплект 2 шт., длина 1100 мм, для электрического распределения

Rittal SV 9686.542 — набор из двух медных шин длиной 1100 мм каждая, предназначенных для распределения электропитания и использования в качестве PE/PEN проводников в распределительных шкафах и щитах. Шины выполнены из электролитической меди и поставляются с заводскими отверстиями, что упрощает монтаж и обеспечивает надежный проводящий путь для заземления и распределения тока.

Преимущества

Медные шины обладают высокой проводимостью и устойчивостью к коррозии, что обеспечивает низкое падение напряжения и стабильное заземление. Наличие интегрированных отверстий сокращает время подготовки и монтажа, исключая необходимость дополнительной перфорации. Комплект из двух одинаковых шин упрощает планирование схемы и замену компонентов.

Подходит для

• Заземления (PE) и комбинированных защитно-нолевых (PEN) проводников в распределительных щитах
• Распределения питания и внутренних шинных соединений в коммутационных шкафах
• Промышленных электрических установок, где требуются жесткие медные шины с заводской перфорацией

Когда может не подойти

Данный продукт не предназначен для случаев, где требуются гибкие шлейфы или изолированные шинопроводы. Если необходима специальная длина или иная конфигурация отверстий, стандартные 1100 мм с интегрированными перфорациями могут не соответствовать требованиям.

Ключевые характеристики

• Материал: электролитическая медь (E-Cu)
• Количество: комплект из 2 шин
• Длина: 1100 мм каждая
• Сечение/профиль: плоская шина, указано 40 x 10 мм в наименовании предложения
• Нормы: изготовлено по размерам DIN EN 13601
• Особенность: интегрированные отверстия для крепления и подключений

Как использовать

Устанавливайте медные шины в соответствии с требованиями безопасности и действующими стандартами. Закрепляйте шины на изолирующих держателях и с использованием крепежа, совпадающего с заводскими отверстиями, соблюдая требуемые моменты затяжки и типы клемм. Подключайте проводники заземления и нейтрали в соответствии со схемой установки, проверяйте зазоры и расстояния по изоляции для рабочего напряжения. После механического монтажа выполните измерения непрерывности и изоляции до подачи напряжения.

Что учесть перед покупкой

• Убедитесь, что длина 1100 мм и расположение отверстий соответствуют вашему шкафу и точкам крепления
• Проверьте, что плоское сечение и указанные размеры удовлетворяют требованиям по току для вашего применения
• Удостоверьтесь в соответствии схемы заземления местным нормам для PE/PEN подключений

Рекомендации по эксплуатации

Поддерживайте контакты чистыми и свободными от оксидов, при необходимости применяйте антикоррозийные средства. Используйте рекомендованные моменты затяжки для клемм и периодически проверяйте соединения на плотность и коррозию в рамках планового обслуживания.
