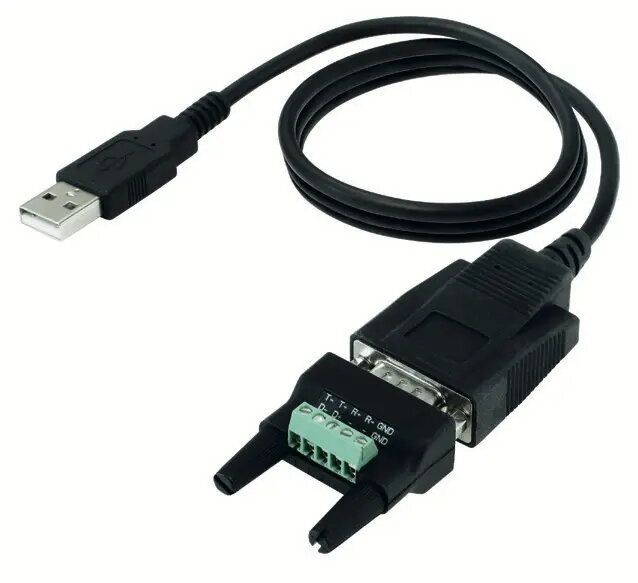

Серийный кабель ROLINE 12.02.1174 — USB Type-A на RS-422/RS-485, чёрный

Серийный кабель ROLINE 12.02.1174 представляет собой компактный преобразователь USB Type-A в RS-422/RS-485 в чёрном исполнении. Он позволяет современным компьютерам с USB-портом обмениваться данными с промышленным оборудованием и устаревшими устройствами, использующими интерфейсы RS-422 или RS-485. Кабель питается от USB-шины и поддерживает режим «plug & play», что исключает необходимость внешнего источника питания.

Преимущества

Устройство поддерживает оба протокола — RS-422 и RS-485, что обеспечивает совместимость с широким спектром периферии. Соответствие спецификации USB 1.1 и поддержка скоростей передачи до 921,6 кбит/с делают кабель подходящим для задач конфигурирования, мониторинга и управления. В комплект входит переходник DB9 (female) на 5-контактную клеммную колодку и инструкция, что облегчает подключение и разводку проводов. Поддержка популярных версий Windows упрощает установку драйверов.

Подходит для

• Подключения контроллеров, ПЛК и датчиков к ПК для конфигурирования и мониторинга
• Интеграции устаревших серийных устройств (модемы, измерительные приборы) с современными компьютерами
• Выездных работ и обслуживания, где требуется портативный доступ к серийному интерфейсу
• Задач автоматизации, использующих RS-422 или RS-485 через USB-порт

Ключевые характеристики

• Интерфейс: USB Type-A (m) → RS-422/RS-485 (m)
• Поддерживаемые режимы: RS-422 и RS-485
• Стандарт USB: USB 1.1
• Максимальная скорость передачи: до 921,6 кбит/с
• Питание: от USB-шины (внешний источник не требуется)
• Поддержка ОС: Windows 7 / 8 / 10 (32/64-бит)
• Комплектация: переходник DB9 female → 5-контактная клеммная колодка, инструкция
• Цвет: чёрный

Как использовать

Подключите штекер USB Type-A к свободному USB-порту на компьютере, а штекер RS-422/RS-485 — к целевому устройству или через прилагаемый переходник DB9→клеммная колодка выполните проводку необходимых линий. Устройство питается от USB-порта, и на поддерживаемых системах будет распознано для установки драйверов или автоматической настройки. В приложении управления или настройках порта укажите параметры связи (скорость, парность, биты данных, стоп-биты), соответствующие подключаемому оборудованию. При работе в RS-485-сети учитывайте правильную полярность сигналов и схемы терминования на длинных линиях или при многоточечных подключениях.

Рекомендации по использованию

В промышленной среде применяйте экранированные кабели и соблюдайте правила заземления для снижения помех. Для длинных линий RS-485 или при множественном подключении используйте терминальные резисторы и проверяйте целостность соединений. Рекомендуется протестировать связь с требуемой скоростью передачи и убедиться в совместимости драйверов на хост-системе перед вводом в эксплуатацию.
