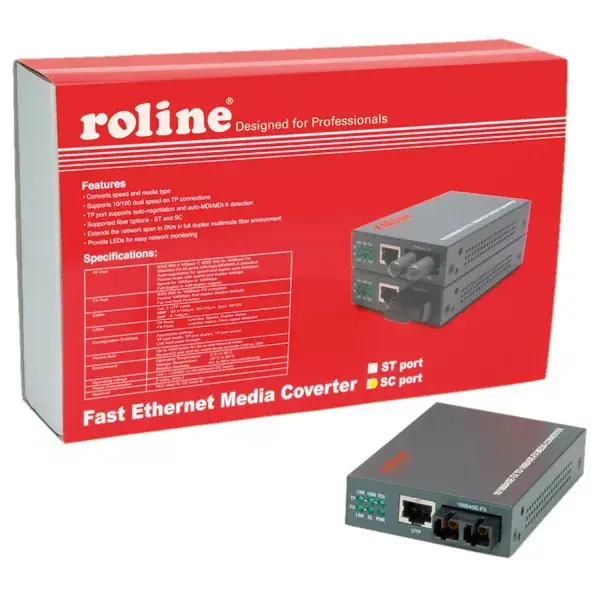

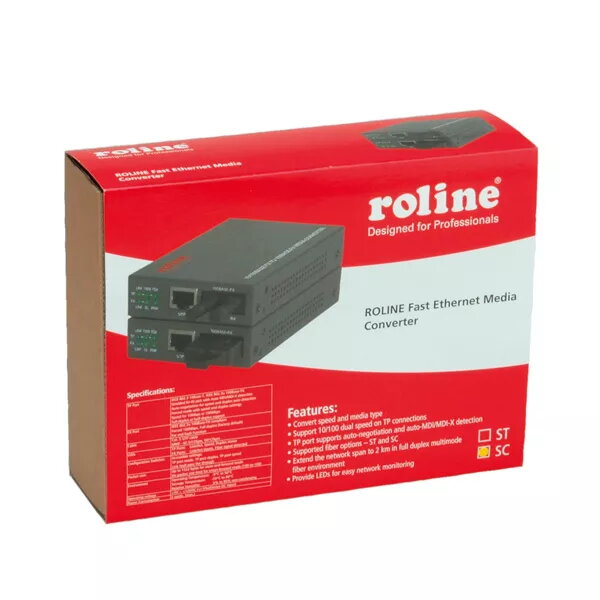

Конвертер Fast Ethernet ROLINE RC-100FX/SC

Конвертер ROLINE RC-100FX/SC предназначен для преобразования сигнала между экранированной витой парой (STP, RJ-45) и многомодовым SC-волокном. Поддерживается скорость передачи до 100 Мбит/с, при использовании волокна 50/125 µm максимальная длина канала составляет 2000 м. В комплект входят конвертер, блок питания 7.5V DC 500mA и руководство. Цвет: серый. Примечание: устройство не выполняет функцию ретранслятора (репитера).

Преимущества

Устройство обеспечивает надёжную связь между медными STP-каналами и многомодовым SC-волокном, что упрощает интеграцию в гибридные сети. Поддержка Fast Ethernet 100 Мбит/с обеспечивает совместимую пропускную способность, а внешний блок питания входит в комплект для быстрой установки. Наличие функции loop-back позволяет проводить базовую проверку и диагностику без дополнительных средств.

Подходит для

• Удлинения сетевых сегментов по многомодовому волокну до 2000 м
• Подключения устройств с разъёмом STP (RJ-45) к линиям SC-многомодового волокна
• Проведения обслуживания сети и диагностики с помощью loop-back тестов

Ключевые характеристики

• Модель: ROLINE RC-100FX/SC (MPN: 21.13.1071, EAN: 7611990167760)
• Скорость передачи: 100 Мбит/с
• Порты: 1 × Ethernet LAN (RJ-45), 1 × SC (многомодовое волокно)
• Тип волокна и макс. расстояние: 50/125 µm многомодовое, до 2000 м
• Питание: внешний блок питания 7.5V DC, 500 mA (в комплекте)
• Цвет: серый

Как использовать

Подключите кабель STP (RJ-45) от медленного устройства или коммутатора к RJ-45 порту конвертера и присоедините многомодовое SC-волокно к SC-коннектору. Вставьте поставляемый блок питания 7.5V DC 500mA в конвертер и включите в сеть. Проверьте индикаторы состояния канала и при необходимости выполняйте тесты с помощью функции loop-back для проверки соединения и поиска неисправностей.

Рекомендации по использованию

Устанавливайте устройство в сухом, чистом помещении, избегайте сильного изгиба оптического кабеля. Для достижения указанной длины линии используйте многомодовое волокно 50/125 µm. Учтите, что конвертер не является репитером; для восстановления сигнала на больших расстояниях применяйте специализированные репитеры или коммутационные устройства.
