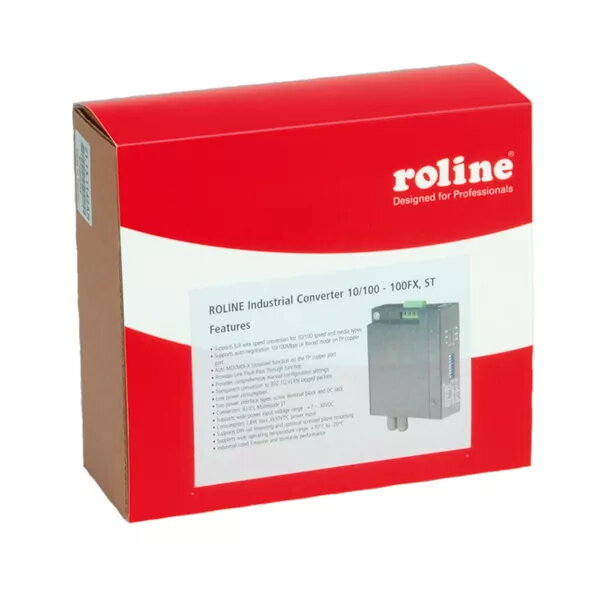

Промышленный конвертер 10/100Base-T ROLINE 21.13.1142

Промышленный преобразователь ROLINE 10/100Base-T 21.13.1142 обеспечивает надежное преобразование медной Ethernet-связи в волоконно-оптическую для промышленных условий. Устройство поддерживает скорости 10/100 Мбит/с и прозрачную передачу VLAN-пакетов 802.1Q, что позволяет удлинять сети по многомодовому оптическому волокну при стабильной работе. Питается постоянным током через клеммную колодку или DC-штекер и может устанавливаться на DIN-рейку.

Преимущества

Преобразователь обеспечивает сквозную работу на полной пропускной способности для 10/100 Мбит/с, имеет низкое энергопотребление (максимум 2,6 Вт) и широкий диапазон рабочих температур (-10 °C до +70 °C). Поддерживаются автоопределение или принудительный режим 10/100 Мбит/с на медном порту, автоматическое переключение MDI/MDI-X, функции Link Fault Pass Through и Far End Fault для мониторинга соединения, а также расширенные ручные настройки. Корпус и заявленные показатели помехоустойчивости подходят для промышленных условий.

Подходит для

• Удлинения Ethernet-линий по многомодовому оптическому волокну в промышленных сетях
• Подключения одного медного устройства (RJ-45) к сети на базе ST-многомодового волокна
• Установки на DIN-рейку в шкафах управления и автоматизации

Ключевые характеристики

• Скорость передачи: 10/100 Мбит/с
• Медный порт: 1 × 10/100Base-T (RJ-45), автоопределение или принудительный режим, авто MDI/MDI-X
• Волокно: многомодовое оптическое волокно, разъем ST
• VLAN: прозрачная передача 802.1Q тегированных пакетов
• Питание: 7–30 В DC через клеммную колодку или DC-штекер (6.3 mm/2.0 mm)
• Потребление: 2.6 Вт (макс.)
• Рабочая температура: -10 °C до +70 °C
• Крепление: DIN-рейка
• Габариты: 28 × 82 × 95 мм (Ш × Г × В)
• Рекомендуемый блок питания: ROLINE 21.13.1226

Как использовать

Установите преобразователь на DIN-рейку или в подходящий корпус, подключите питание 7–30 В DC через клеммную колодку или DC-штекер и подсоедините медленное Ethernet-устройство к порту RJ-45. Подключите многомодовое волокно с ST-разъемом к волоконному порту. Настройте TP-порт на автоопределение или принудительный режим 10/100 Мбит/с по необходимости и проверьте индикаторы статуса соединения и функции контроля ошибок. Убедитесь в корректной обработке VLAN при интеграции в VLAN-сеть.

Рекомендации по использованию

Используйте рекомендованный блок питания (ROLINE 21.13.1226), соблюдайте промышленные стандарты оконцевания кабелей и устанавливайте устройство в пределах заявленного температурного диапазона. При вводе в эксплуатацию проверьте работу Link Fault Pass Through и Far End Fault для обеспечения мониторинга канала.
