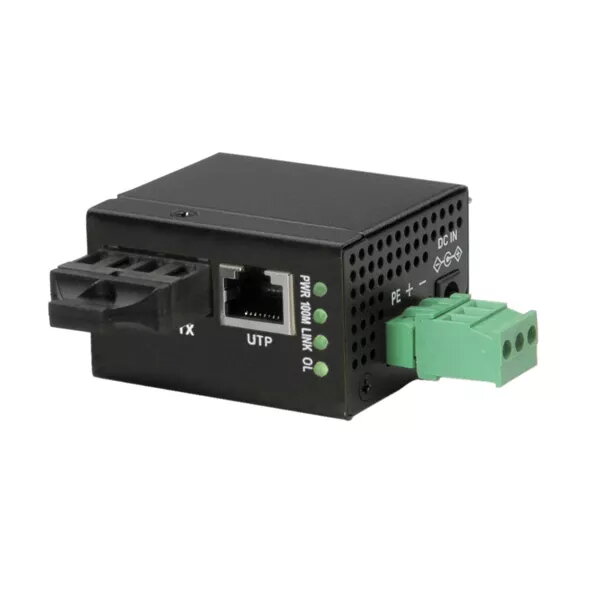

Промышленный мини-конвертер ROLINE 10/100TX - 100FX (SC)

Промышленный мини-конвертер ROLINE 10/100TX - 100FX (SC) выполняет преобразование среды передачи с медного кабеля на оптоволокно для Ethernet-соединений 10/100 Мбит/с. Устройство оснащено медным портом 10/100TX и одномодовым оптическим портом 100FX с разъёмом SC, обеспечивая надёжную передачу данных в промышленных условиях. Компактный корпус поддерживает монтаж на DIN-рейку и широкий температурный диапазон, что делает конвертер удобным для расширения сети в условиях ограниченного пространства.

Преимущества

Конвертер обеспечивает полную пропускную способность для 10/100 Мбит/с, поддерживает авто-согласование или принудительный режим на медном порту и функцию Auto-MDI/MDIX для упрощённого подключения. Поддерживается передача состояния линии между медиа (Link Fault Pass Through) и обнаружение сбоя на удалённом конце (Far End Fault) на волоконном порту. Устройство прозрачно обрабатывает 802.1Q VLAN-метки, обладает низкой задержкой при преобразовании на 100 Мбит/с и низким энергопотреблением. Промышленная устойчивость к помехам, компактный размер и гибкие варианты питания обеспечивают удобство размещения в шкафах и шасси.

Подходит для

• Расширения Ethernet-сети с меди в одномодовое оптоволокно на короткие и большие расстояния
• Промышленных систем автоматизации и управления, требующих надёжного преобразования среды
• Установок с ограниченным пространством, где необходим компактный конвертер с возможностью монтажа на DIN-рейку

Ключевые характеристики

• Порты: медный порт 10/100TX и одномодовый оптический порт 100FX (SC)
• Скорость: 10/100 Мбит/с по меди, 100 Мбит/с по оптике
• Функции: авто-согласование, принудительный режим, Auto-MDI/MDIX, Link Fault Pass Through, Far End Fault, прозрачная обработка 802.1Q VLAN
• Питание: +4,5 до +50 VDC через клеммную колодку или DC-разъём
• Потребление: 1,6 Вт @ 7,5 В, 1,6 Вт @ 12 В, 2 Вт @ 48 В
• Крепление: DIN-рейка
• Размеры: 34 x 49 x 56 мм (Ш x Г x В)
• Рабочая температура: -20 °C до +70 °C
• Комплектация: промышленный мини-конвертер, инструкция на CD
• Рекомендуемые блоки питания: 21.13.1226 или 21.13.1228

Как использовать

Установите конвертер на DIN-рейку или поместите его в подходящий корпус. Подключите медный Ethernet-кабель к порту 10/100TX и одномодовый SC-волоконный кабель к порту 100FX. Подайте DC-питание через клеммную колодку или DC-разъём в пределах допустимого диапазона (+4,5–+50 VDC). Устройство автоматически выполнит согласование скоростей или будет работать в принудительном режиме при настройке; Auto-MDI/MDIX устраняет необходимость в переходных кабелях. При первоначальной настройке проверьте состояние линка и прозрачность VLAN-трафика.

Рекомендации по эксплуатации

Для надёжной работы используйте рекомендуемый блок питания ROLINE (модели 21.13.1226 или 21.13.1228). Следите за чистотой и правильной установкой волоконных разъёмов и соблюдайте заданный диапазон рабочих температур. В условиях повышенных электромагнитных помех соблюдайте правила заземления и прокладки кабелей для сохранения промышленного уровня помехозащищённости.
