Клеммная колодка Schelinger A18-MDB-215 — 30 клемм, 2×15 (11×5.3 мм + 2×7.5 мм + 2×9.1 мм)

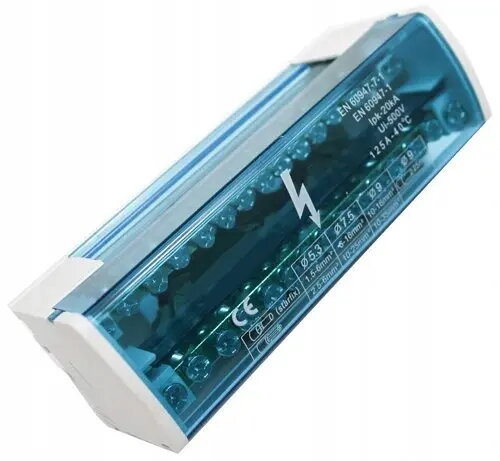

Sчелингер A18-MDB-215 — 30 контактов, расположение 2×15 (11×5.3 мм + 2×7.5 мм + 2×9.1 мм) представляет собой клеммную колодку для аккуратного подключения проводников в щитах управления и панелях автоматизации. Блок объединяет тридцать точек подключения в двух параллельных рядах по пятнадцать позиций, сочетая различные размеры клемм для возможности использования проводников разного сечения в одном корпусе.

Преимущества

Колодка обеспечивает высокую плотность подключений в компактном форм-факторе, упрощая доступ к каждой цепи. Наличие одиннадцати мелких, двух средних и двух крупных клемм исключает необходимость использования нескольких отдельных блоков при смешанных сечениях проводов. Конструкция адаптирована для монтажа на DIN-рейку или панель и позволяет сократить сложность проводки в электрических шкафах за счёт централизации соединений.

Подходит для

• Проводка в щитах управления и распределение сигналов
• Соединения на панелях автоматизации с разными сечениями проводников
• Электрические ответвления, требующие компактной многоканальной компоновки
• Промышленная проводка оборудования при ограниченном пространстве

Ключевые характеристики

• Количество контактов: 30, расположение 2×15
• Размеры клемм: одиннадцать контактов 5.3 мм, два контакта 7.5 мм, два контакта 9.1 мм
• Монтаж: пригодна для установки на DIN-рейку или на панель
• Применение: распределение сигналов и низковольтного питания в системах управления и автоматизации
• Форм-фактор: модуль с клеммами разных размеров в компактном корпусе

Как использовать

Установите клеммную колодку на соответствующую DIN-рейку или закрепите на панели в соответствии с требованиями монтажа. Снимите изоляцию с проводов на длину, соответствующую размеру клеммы, вставьте провод в подходящий контакт и надежно затяните винт. Используйте 5.3 мм клеммы для тонких или сигнальных проводов, а 7.5 мм и 9.1 мм — для более крупных проводников или цепей с повышенным током. Обозначьте позиции для упрощения обслуживания и дальнейших изменений в проводке.

Рекомендации по применению

Перед окончательной затяжкой проверьте соответствие сечения проводов и рекомендуемый момент затяжки. Соответствие длины оголённой жилы глубине клеммы помогает избежать плохого контакта. При смешанных схемах группируйте однородные цепи и отмечайте ряды для предотвращения ошибок при монтаже и обслуживании.
