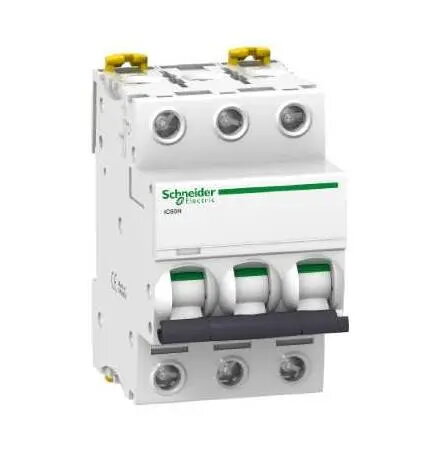

Автоматический выключатель Schneider IC60N, 3 полюса, характеристика C, 20А, 10кА

Автоматический выключатель Schneider IC60N — это высокопроизводительное трехполюсное устройство, предназначенное для надежной защиты электрических цепей. Разработанный для обеспечения безопасности и стабильности, этот модульный аппарат эффективно предотвращает перегрузки и короткие замыкания в промышленных и коммерческих системах электроснабжения. Благодаря характеристике срабатывания типа C и номинальному току 20А, выключатель гарантирует точную и эффективную работу в требовательных электрических сетях.

Преимущества

Данный автоматический выключатель отличается высокой отключающей способностью 10кА, что позволяет ему безопасно справляться со значительными токами короткого замыкания. Компактная конструкция шириной 54 мм обеспечивает экономию места при установке в стандартных распределительных щитах. Долговечность устройства подтверждается механическим ресурсом в 10 000 циклов, что гарантирует надежную эксплуатацию в течение длительного времени. Класс селективности 3 улучшает координацию с другими защитными устройствами, минимизируя время простоя при возникновении неисправностей.

Подходит для

• Промышленных систем распределения электроэнергии
• Управления питанием в коммерческих зданиях
• Защиты цепей трехфазных двигателей
• Общих сетей освещения и распределения питания

Когда устройство может не подойти

Данное устройство не предназначено для использования в помещениях с повышенной влажностью или высоким уровнем запыленности, так как имеет степень защиты IP20. Оно также не подходит для систем, требующих иных характеристик срабатывания, например, для цепей с высокими пусковыми токами, где могут потребоваться выключатели с кривой типа D.

Основные технические характеристики

• Количество полюсов: 3P
• Номинальный ток: 20 А
• Характеристика срабатывания: C
• Отключающая способность: 10 кА
• Номинальное напряжение: 415 В
• Класс селективности: 3
• Механическая износостойкость: 10 000 циклов
• Степень защиты: IP20
• Ширина: 54 мм

Как использовать

Schneider IC60N предназначен для установки на стандартную DIN-рейку внутри распределительного щита. Монтаж должен выполняться квалифицированным электриком в соответствии с местными нормами электробезопасности. Убедитесь, что напряжение сети соответствует номинальному напряжению устройства 415В. После установки подключите трехфазные входные и выходные кабели к соответствующим клеммам, обеспечив надежную затяжку соединений для предотвращения перегрева.

Что учесть перед покупкой

• Убедитесь, что номинальный ток 20А соответствует требованиям вашей цепи
• Проверьте, совместима ли трехполюсная конфигурация с вашей трехфазной системой
• Убедитесь, что условия эксплуатации соответствуют степени защиты IP20
• Проверьте наличие свободного места в распределительном щите для устройства шириной 54 мм

Рекомендации по использованию

Регулярно осматривайте автоматический выключатель на предмет признаков износа или термических повреждений. Рекомендуется периодически проводить функциональную проверку, чтобы убедиться в работоспособности механизма расцепления. Всегда отключайте питание перед проведением любых работ по обслуживанию или осмотру электрического щита.
