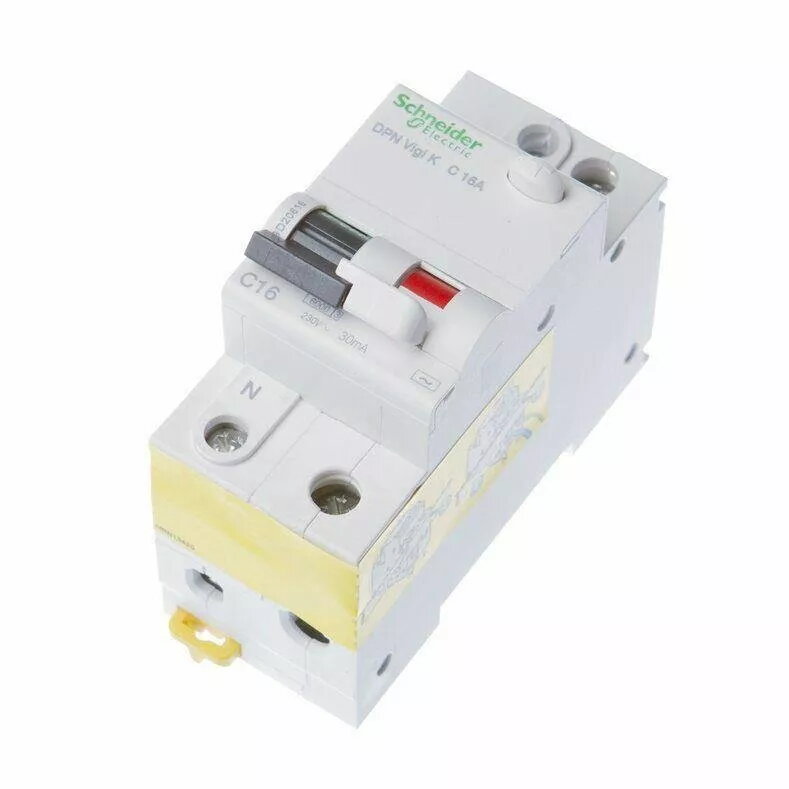

Устройство защитного отключения Schneider Electric A9D20616 2P 16 A 30 mA тип AC с защитой от перегрузки

Schneider Electric A9D20616 — двухполюсный дифференциальный автомат с интегрированной функцией защиты от сверхтоков, рассчитанный на 16 А и чувствительностью 30 мА (тип AC). Предназначен для бытовых и лёгких коммерческих электроустановок, объединяя в одном модуле обнаружение утечки на землю и прерыватель при коротком замыкании или перегрузке, обеспечивая надёжное отключение при ошибочных токах и повышая безопасность людей и имущества.

Преимущества

Устройство сочетает дифференциальную защиту и теплово-магнитный автомат в одном корпусе, что экономит место в щитке и упрощает монтаж. Чувствительность 30 мА обеспечивает защиту людей от косвенного прикосновения, а теплово-магнитный расцепитель обеспечивает защиту от перегрузок и коротких замыканий. Тип AC детектирует синусоидальные утечки, а двухполюсная конструкция позволяет одновременно отключать оба полюса для безопасного обслуживания.

Подходит для (задачи / случаи использования)

• Защита цепей в бытовых распределительных щитках: освещение и розеточные линии
• Небольшие офисы и легкие коммерческие помещения, требующие комбинированной защиты от утечек и сверхтоков
• Модернизация или замена раздельных УЗО и автоматов на комбинированное устройство для экономии места
• Цепи с потребителями, имеющими стандартные характеристики утечки переменного тока

Когда может не подойти

Тип AC предназначен для обнаружения синусоидальных переменных утечек и может не срабатывать на пульсирующий постоянный ток или сложные формы утечки, возникающие у некоторых электронных приборов и преобразователей частоты. Для установок с большим количеством электроники или при необходимости селективности с другими устройствами может потребоваться другой тип дифференциальной защиты или иная схема координации. Также номинал 16 А ограничивает применение цепями с большей нагрузкой.

Ключевые характеристики

• Количество полюсов: двухполюсное устройство с одновременным отключением обоих полюсов
• Номинальный рабочий ток: 16 А
• Чувствительность по току утечки: 30 мА (тип AC)
• Функции защиты: комбинированная дифференциальная защита и теплово-магнитная защита от сверхтоков
• Характеристики срабатывания: тепловой элемент для перегрузок и магнитный для коротких замыканий
• Монтаж: модульный корпус для установки на DIN-рейку в распределительном щите

Как использовать

Устанавливайте устройство на DIN-рейку в распределительном щите в соответствии с местными правилами электромонтажа. Подключите входные и выходные проводники к маркированным клеммам, убедитесь в правильной полярности и надёжной затяжке винтов клемм. После монтажа проверьте работу дифференциальной защиты с помощью встроенной кнопки теста и выполняйте периодические проверки согласно нормативам. Обеспечьте координацию с другими защитными устройствами и замените изделие при признаках повреждения или неисправности.

Что учесть перед покупкой

• Убедитесь, что номинал 16 А соответствует требованиям цепи и суммарной нагрузке
• Проверьте, подходит ли тип AC к характеристикам утечки подключаемого оборудования
• Оцените место в щитке для установки двухполюсного модульного устройства и совместимость с DIN-рейкой
• Учтите необходимость координации с другими защитными устройствами в распределительной сети

Рекомендации по использованию

Регулярно проверяйте работу дифференциальной защиты при помощи тестовой кнопки и проводите периодические осмотры. Применяйте устройство в составе согласованной схемы защиты и при необходимости выберите другой тип УЗО для оборудования с несинусоидальными утечками. Соблюдайте руководства по монтажу и местные электротехнические нормы.
