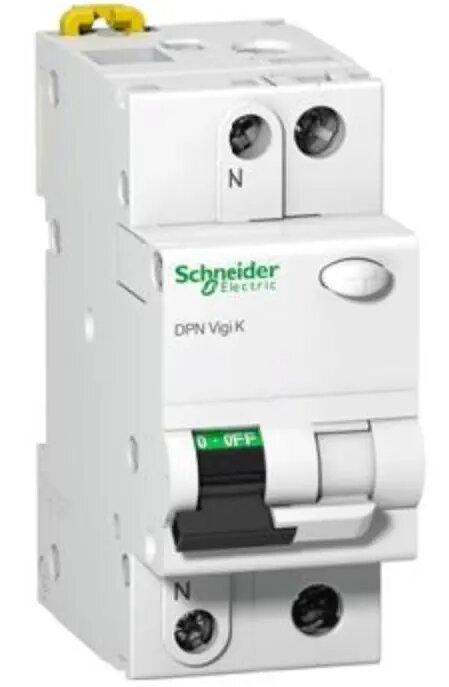

Дифференциальный автомат Schneider Electric DPN Vigi K 2P 16A B 30 мА (A9D23616)

Schneider Electric DPN Vigi K 2P 16A B 30mA — это комбинированный автоматический выключатель с защитой по утечке тока и защитой от перегрузки/короткого замыкания для ответвительных цепей в жилых и легких коммерческих установках. Устройство на две полюса имеет номинальный ток 16 А, ток чувствительности утечки 30 мА и кривую срабатывания типа B, обеспечивая комплексную защиту от утечек тока, перегрузок и коротких замыканий.

Преимущества

Комбинированная конструкция объединяет УЗО и автоматический выключатель в одном модуле, что упрощает сборку распределительных щитов и экономит полезное место в DIN-рейке. Кривая B обеспечивает быстрое магнитное отключение при низкоамплитудных коротких замыканиях, характерных для бытовых цепей, а чувствительность 30 мА ориентирована на защиту людей от поражения током. Двухполюсный выключатель обеспечивает одновременное отключение обоих проводников.

Подходит для

• Защиты освещения и розеточных линий в квартирах и домах
• Ответвительных цепей в малых офисах и торговых помещениях
• Защиты стиральных машин, посудомоечных машин и стационарных приборов
• Замены или модернизации защиты в распределительных щитах для добавления защиты по утечке

Ключевые характеристики

• Число полюсов: 2-полюсное устройство для одновременного отключения
• Номинальный ток: 16 A постоянного номинала
• Кривая срабатывания: тип B (быстрое магнитное срабатывание для низких токов замыкания)
• Чувствительность по утечке: 30 mA для защиты людей от тока утечки
• Функция: сочетание защиты по утечке с защитой от перегрузки и короткого замыкания (RCCB + MCB)
• Монтаж: корпус для DIN-рейки, совместимый со стандартными распределительными щитами

Как использовать

Установите DPN Vigi K на DIN-рейку в распределительном шкафу, соблюдая правильную ориентацию и надежное подключение к клеммам линии и нейтрали. Подключите защищаемые проводники к выходным клеммам, а питающие — к входным в соответствии с местными правилами электромонтажа. После установки проверьте работоспособность защиты по утечке с помощью встроенной кнопки тестирования или специального тестера УЗО. Учитывайте номинальный ток и условия окружающей среды, чтобы избежать ложных срабатываний и обеспечить надежную работу.

Рекомендации по применению

Используйте изделие там, где требуется комбинированная защита от перегрузок/коротких замыканий и утечки тока. Для цепей с двигателями или приборами с высоким пусковым током учитывайте координацию с upstream защитой. Регулярно тестируйте функцию утечки и проводите профессиональную проверку после монтажа или обслуживания.
